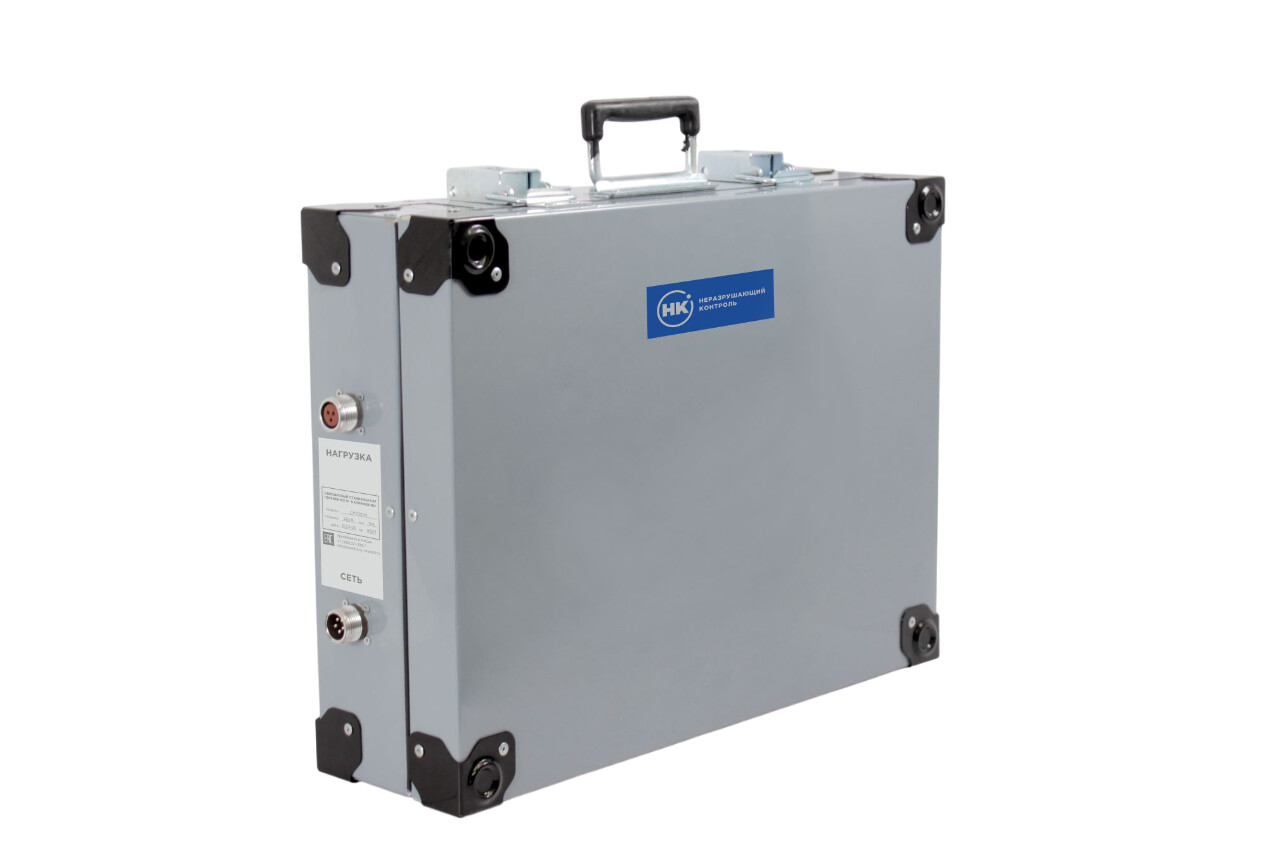

Стабилизатор СН7000И

Купить

Задать вопрос о товаре

Стабилизатор напряжения однофазной сети СН7000И – переносное современное устройство, разработанное специально для стабилизации напряжения однофазной сети для различных типов устройств и оборудования. Обеспечивает на выходе стабильные 220В с точностью ±2% при входном напряжении от 90В до 310В.

Стабилизация напряжения особенно необходима для приборов, которые требуют постоянного и стабильного питания. Стабилизатор способен обеспечить защиту от скачков напряжения, что защищает оборудование от повреждений и повышает его жизненный цикл.

IP66
Степень защиты

Документы в PDF

Скачать карточку в формате PDF

Сертификат о соответствии

Принцип работы

Стабилизатор СН7000И обладает высокой энергоэффективностью и низкими потерями энергии, что способствует его экономичной работе. Небольшие размеры и простота работы делают стабилизатор напряжения доступным для использования в различных ситуациях.

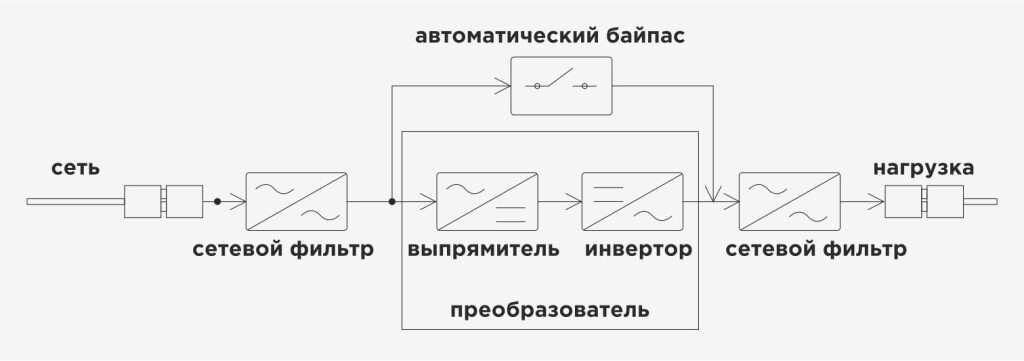

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

Стабилизатор СН7000И фото 1

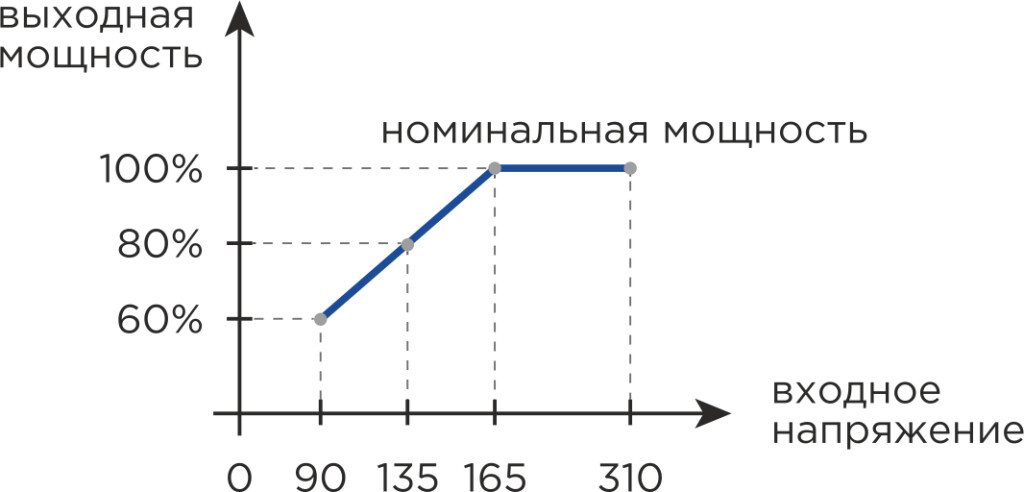

Зависимость выходной мощности стабилизатора от значения входного напряжения питающей сети переменного тока представлена на рисунке:

Стабилизатор СН7000И фото 2

Назначение

Стабилизатор СН7000И предназначен для защиты подключенного электрооборудования от повышенного или пониженного сетевого напряжения, высоковольтных выбросов и провалов входного напряжения, гармонических искажений, электрических помех;
Стабилизатор рассчитан на работу в однофазных сетях переменного напряжения с номинальным значением 230 или 220 В и частотой 50 Гц;
При изменении напряжения сети в диапазоне от 90 до 310 В стабилизатор поддерживает уровень выходного напряжения с точностью ±2%.

Особенности

В стабилизаторе реализованы следующие виды защиты:

Электронная защита с восстановлением от короткого замыкания и длительной перегрузки по выходу;
Электронная тепловая защита с восстановлением от внутреннего перегрева;
Электронная защита с восстановлением от аварии сети (пониженное или повышенное входное напряжение - за пределами диапазона 90-310 В);
Электронная аварийная защита от неисправностей и сбоев в работе;
Защита от импульсных помех, грозозащита.

Комплектация

Стабилизатор СН7000И
Кабель сетевой (вилка 220 в 16 а)
Кабель подключения потребителей (розетка 220 в 16 а)
Руководство по эксплуатации
Гарантийный талон
Упаковка (картонный короб)

Принадлежности

Кабель сетевой (вилка 220 в 16 а)
Кабель подключения потребителей (розетка 220 в 16 а)

Технические характеристики

ВХОДНЫЕ ХАРАКТЕРИСТИКИ

номинальное входное напряжение	220 (230) В
допустимый диапазон входного напряжения сети	90-310 В
нижний порог отключения нагрузки	90 В
нижний порог подключения нагрузки	110 В
верхний порог отключения нагрузки	310 В
верхний порог подключения нагрузки	290 В
диапазон входного напряжения для байпаса	187-245
номинальная частота входного напряжения	50 Гц
диапазон частоты входного напряжения	43-57 Гц
коэффициент мощности	0,99
максимальный входной ток	30А
потребляемая мощность в режиме холостого хода	50 Вт

ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ

номинальное выходное напряжение	220 В
точность поддержания выходного напряжения	±2% (216-224)
номинальная выходная частота	50Гц
номинальная выходная активная/ полная мощность	5000/7000 Вт/ВА
максимальный выходной ток	32 А
коэффициент нелинейных искажений при линейной нагрузке	1,5 %
КПД изделия	до 97
перегрузочная способность (уровень нагрузки - в процентах от номинального значения)	до 150% < 5 с
коэффициент мощности нагрузки (L или С)	0-1
габаритные размеры, ВхШхГ	400х520х150 мм
масса, не более	13 кг
степень защиты от влаги и пыли	IP66
диапазон рабочей температуры	-10 +40°С
диапазон температуры хранения	-10 +40°С
относительная влажность (без конденсата)	0-80%
наработка на отказ, не менее	150000 ч
срок службы, не менее	5 лет
гарантийный срок	12 месяцев
