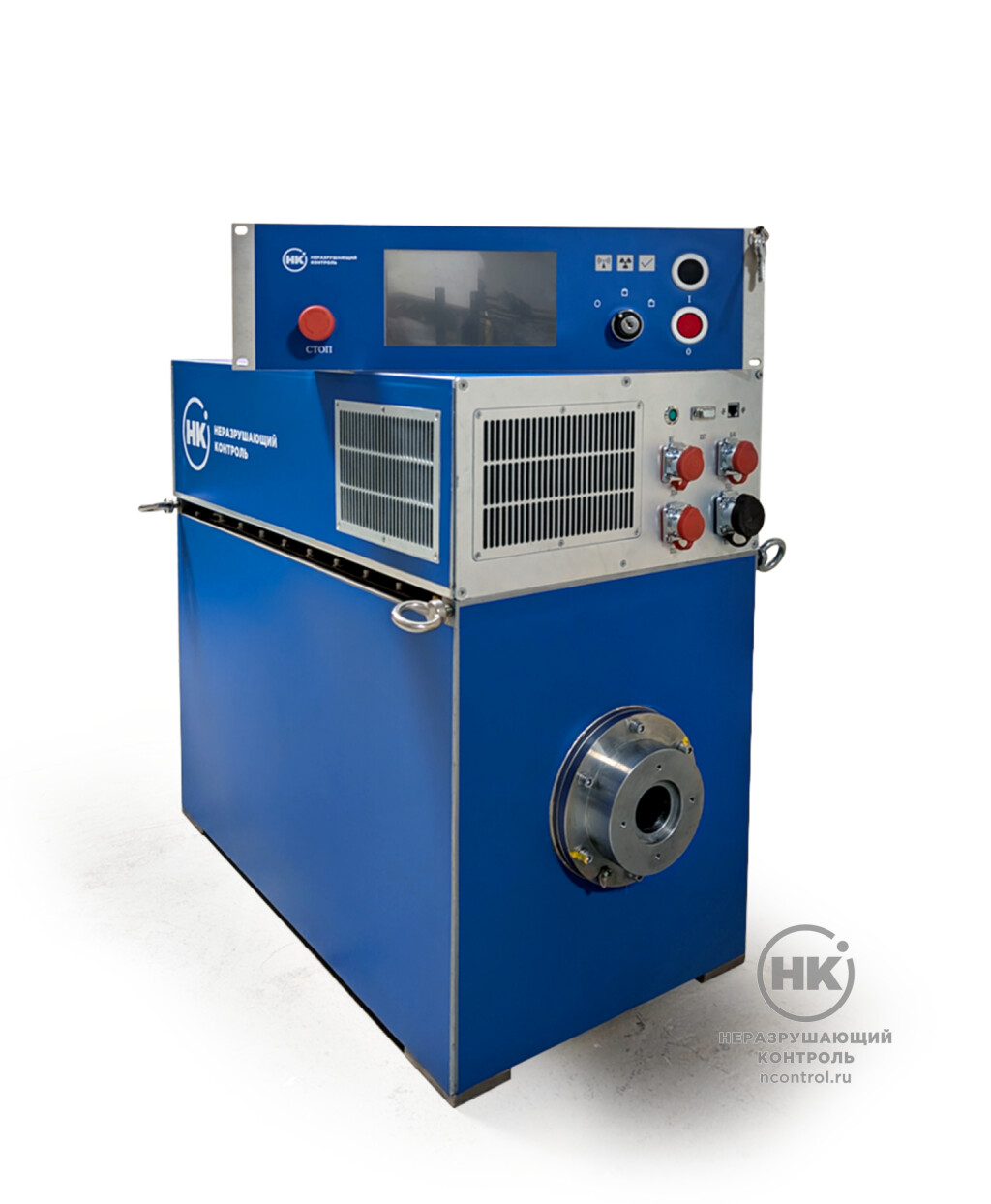

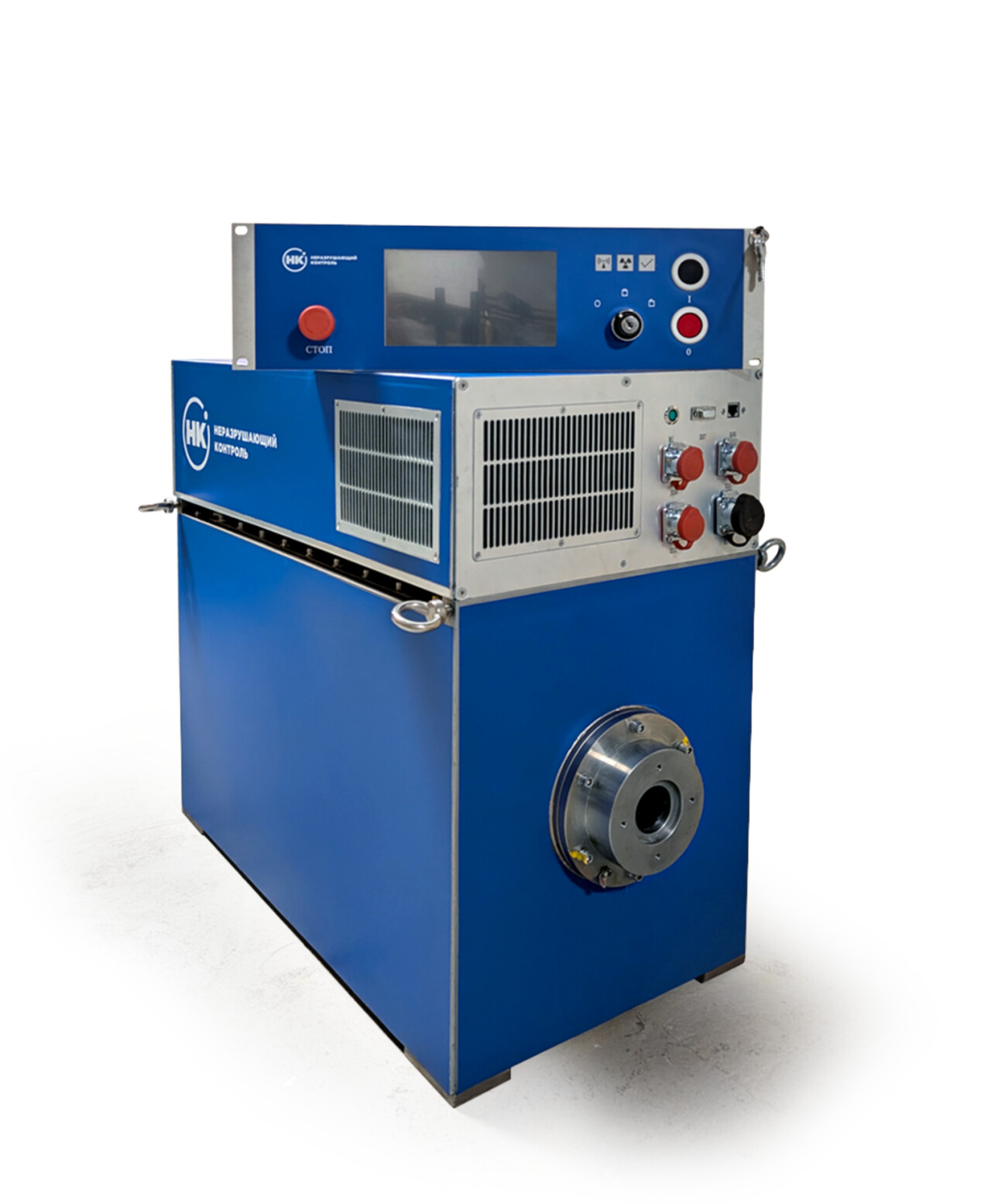

Стационарный рентгеновский аппарат «ЭТНА-РА»

Купить
В избранноеВ избранное
СравнитьСравнить

Стационарный рентгеновский аппарат для проведения неразрушающего контроля в условиях заводских цехов и лабораторных испытаний. Аппараты оснащены эффективными и высокоточными металлокерамическими рентгеновскими трубками от швейцарской компании COMET, которые применяются в отраслях, где предъявляются повышенные требования к надежности, качеству и производительности рентгеновского излучения, в том числе авиастроение и аддитивные технологии.


В данной линейке представлен широкий ассортимент металлокерамических трубок, рассчитанных на решение любых задач. Генераторы обеспечивают бесперебойную мощность, что способствует улучшению качества изображений.

От моноблочных аппаратов постоянного потенциала их прежде всего отличает увеличенный диапазон значений анодного напряжения и тока, тем самым, увеличивая область доступных толщин объектов контроля к просвечиванию; жидкостное охлаждение рентгеновской трубки, позволяющее вести радиографический контроль в формате 24/7, а также существенно бóльшая стабильность выходного напряжения и выходного тока, что обеспечивает стабильность мощности излучения и высокую воспроизводимость дозы.



до 450 кВ
Номинальное напряжение рентгеновской трубки

Документы в PDF

Принцип работы

В состав аппарата входят: рентгеновский излучатель, один или два высоковольтных генератора (в зависимости от модели), высоковольтные кабели, система водяного или масляного охлаждения, а также пульт управления рентгеновским аппаратом. При напряжениях до 225 кВ включительно используется однополярная рентгеновская трубка и один генератор. В этом случае анод заземлен, что дает возможность применять водяную систему охлаждения. При напряжениях выше 225 кВ используются биполярные излучатели, в которых на каждый электрод рентгеновской трубки от катодного и анодного генераторов подается потенциал своей полярности. В качестве хладагента в таком случае используется специальное масло, обеспечивающее гальваническую развязку потенциала анода и корпуса излучателя.

Преимущества

  • Отечественное производство
  • Возможность интеграции в системы и установки контроля
  • Стабильное качество излучения, минимальный уровень пульсаций высокого напряжения
  • Высокая производительность оборудования по сравнению с портативными источниками ионизирующего излучения
  • Возможность выбора и легкой замены рентгеновской трубки с необходимой мощностью и размерами фокусного пятна
  • Непрерывный мониторинг состояния аппарата
  • Обеспечение непрерывного радиографического контроля в формате 24/7
  • Наличие собственного сервисного центра по ремонту стационарных рентгеновских аппаратов

Комплектация

  • Генератор
  • Пульт управления
  • Рентгеновская трубка
  • Силовой кабель
  • Соединительный кабель
  • Фланец
  • Фонарь
  • Охлаждающее устройство

Технические характеристики

Генераторы ЭТНА-РА

Модель

ЭТНА-РА-1603

ЭТНА-РА-1604

ЭТНА-РА-2253

ЭТНА-РА-2254

Максимальная потребляемая мощность, Вт

1800

3000

1800

3000

Рабочая частота, кГц

50

Диапазон выходного напряжения, кВ

10-160

10-160

10-225

10-225

Шаг регулирования выходного напряжения, кВ

0,1

Точность регулирования, %

± 0,1

Пульсация

0,1% (для высоковольтного кабеля длиной 10 м)

Воспроизводимость

<0,1 % 24 часа при 100% напряжении

Температурный дрейф

±100 миллионных долей/°C

Ток трубки

Диапазон регулирования тока, мА

0,01-15

0,01-30

0,01-15

0,01-30

Шаг регулирования, мА

0,01

Точность регулирования, %

±0,25 от максимального значения

Воспроизводимость

<0,1 % 24 часа при 100% напряжении

Система управления

Ручное управление

Микропроцессорный контроллер XRC3, 7-дюймовый ЖК-дисплей

Интерфейс передачи данных

RS232/ RS485 to Ethernet

Габаритные размеры

Генератор

700х350х610, мм
140 кг

Пульт управления

482х133х110, мм
4, кг

Способ охлаждения

Охлаждающее устройство CW3200AI, возможность интеграции с другими моделями охлаждающих установок

Требование к электропитанию

220В ± 10%, 50 Гц, 15 А

Условия эксплуатации

0...+40 °C, относительная влажность ≤ 90% без образования конденсата

Условия хранения

-20...+60 °C, относительная влажность ≤ 90% без образования конденсата

Модель

ЭТНА-РА-3203

ЭТНА-РА-3204

ЭТНА-РА-4503

ЭТНА-РА-4504

Максимальная потребляемая мощность, Вт

1800

4200

1800

4500

Рабочая частота, кГц

50

Диапазон выходного напряжения, кВ

20-320

20-320

20-450

20-450

Шаг регулирования выходного напряжения, кВ

0,1

Точность регулирования, %

0,1

Пульсация, %

0,1 (для высоковольтного кабеля длиной 10 м)

Воспроизводимость

<0,1 % 24 часа при 100% напряжении

Температурный дрейф

±100 миллионных долей/°C

Ток трубки

Диапазон регулирования тока, мА

0,01-22,5

0,01-22,5

0,01-15

0,01-15

Шаг регулирования, мА

0,01

Точность регулирования, %

±0,25 от максимального значения

Воспроизводимость

<0,1 % 24 часа при 100% напряжении

Система управления

Ручное управление

Микропроцессорный контроллер XRC3, 7-дюймовый ЖК-дисплей

Интерфейс передачи данных

RS232/ RS485 to Ethernet

Габаритные размеры

Генератор

700х350х610, мм
140, кг

Пульт управления

482х133х110, мм
4, кг

Способ охлаждения

Охлаждающее устройство CO5200AI, возможность интеграции с другими моделями охлаждающих установок

Требование к электропитанию

220В ± 10%, 50 Гц, 15 А

Условия эксплуатации

0...+40 °C, относительная влажность ≤ 90% без образования конденсата

Условия хранения

-20...+60 °C, относительная влажность ≤ 90% без образования конденсата

Трубки Comet

МодельФокусное пятно, Ø, ммПотребляемая мощность (минимальная/максимальная), Вт
MXR-160HP/11
(Comet)
0,4/1,0800/1800
MXR-160/22
(Comet)
1,0/5,5640/3000
MXR-225HP/11
(Comet)
0,4/1,0800/1800
MXR-225/22
(Comet)
1,0/5,5640/3000
MXR-320HP/11
(Comet)
0,4/0,1800/1800
MXR-320/26
(Comet)
3,0/5,51600/4200
MXR-451HP/11
(Comet)
0,4/0,1700/1500
MXR-451/26
(Comet)
2,5/5,5900/4500
