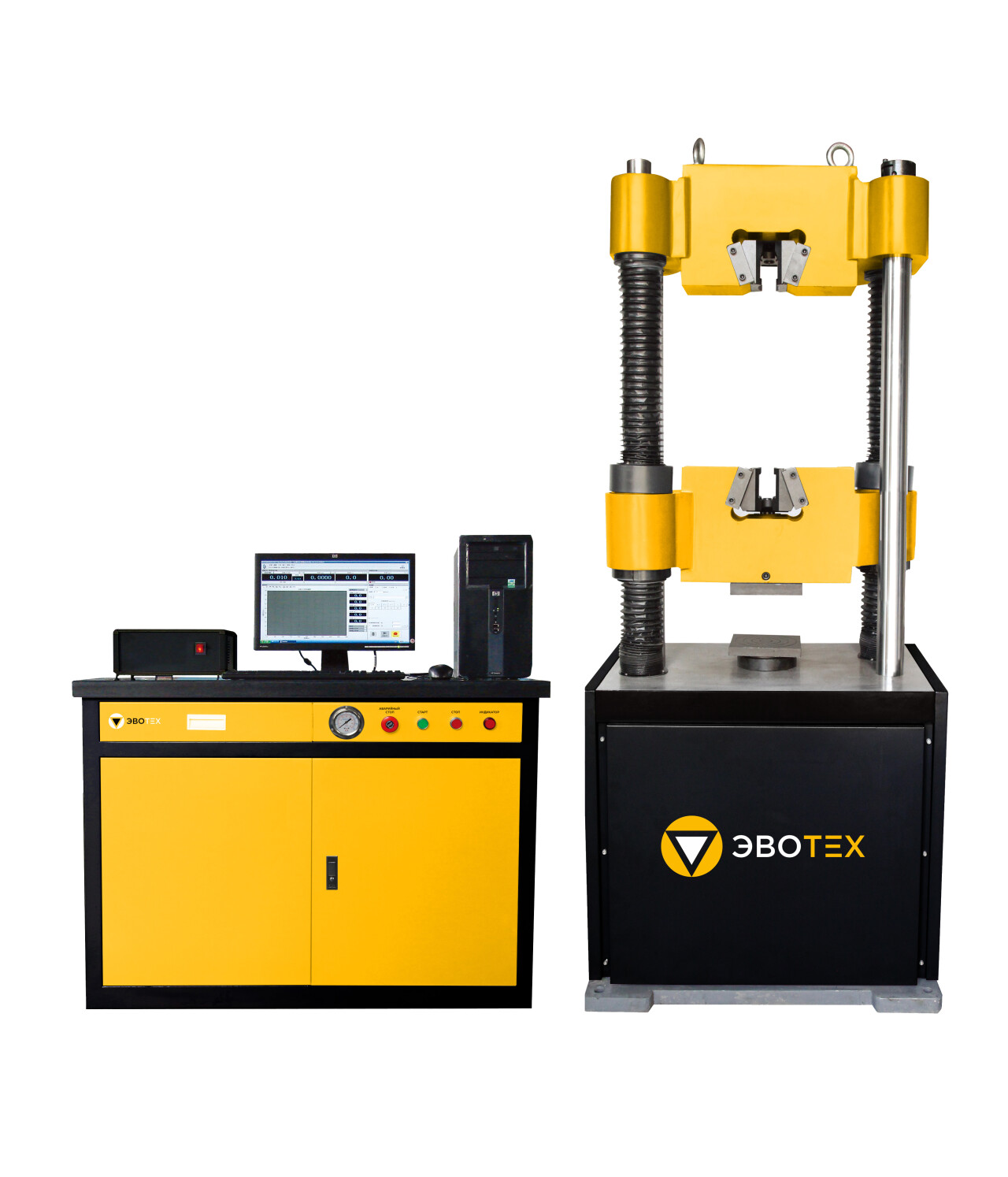

Гидравлическая испытательная машина ЭВО-1000А

Принцип действия гидравлических испытательных машин серии ЭВО основан на преобразовании кинетической энергии, вырабатываемой сервоприводом насоса в давление жидкости и последующей
передачи этой энергии посредством масла, в усилие нагрузки, прикладываемой к испытываемому образцу через гидроцилиндр.

Механические испытания образцов на машине осуществляются путем деформирования образца до разрушения при контролируемом перемещении поршня гидроцилиндра.

На основании закреплены винтовые колоны, при помощи которых производится поступательное движение вверх или вниз подвижной траверсы для предварительной фиксации зоны испытаний.

Измерение нагрузки осуществляется посредством тензодатчика.

Измерение перемещения осуществляется с помощью датчиков внутри системы.
Информация выводится на экран монитора персонального компьютера посредством подключения его к испытательной машине через кабель.

Машина представляет собой установку, состоящую из

Две колонны закреплены на раме с помощью винтов, их верхние концы закреплены на верхней траверсе. Другие колонны отдельно закреплены на средней траверсе и рабочем столе, они поддерживают пространство для зажима образцов, чтобы было удобно проводить испытания на растяжение, сжатие, изгиб и другие. Когда масляный насос подает масло, чтобы рабочий поршень поднялся, рабочий стол также поднимается.

Верхняя и средняя траверсы имеют отдельно верхние и нижние зажимы. Средняя траверса поднимается и опускается благодаря вращению винтового стержня двух колонн. Вращение винтового стержня заставляет траверсы подниматься и опускаться. управления подъемом и опусканием осуществляется кнопками "вверх" и "вниз". Масляный цилиндр и поршень являются основными частями узла. Их контактные поверхности проходят тщательную обработку и содержат некоторый зазор и соответствующую масляную пленку, чтобы поршень мог свободно перемещаться, и трение было минимальным.

После того как масляный насос подает масло под высоким давлением в масляный цилиндр, масло поднимает поршень и траверсу, а также рабочий стол, чтобы нагрузка на образец постепенно увеличивалась.

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

Программное обеспечение предназначено для управления функциональными возможностями машины и обработки результатов измерений в процессе проведения механических испытаний. Программное обеспечение позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.

Технические и конструктивные особенности гидравлических испытательных машин серии ЭВО не только гарантируют высокую точность при выполнении испытаний, но и открывают целый ряд дополнительных функций:

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

Относительная влажность, при температуре менее 30° С, без конденсации влаги, не более: 80 %

Температура воздуха в помещении: от +15 до +35° С.

Эксплуатация машин недопустима при следующих факторах:

Машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-
