Электромеханическая двухколонная универсальная испытательная машина ЭВО-М10 / ЭВО-М10-В (увеличенная вертикальная рабочая зона) / ЭВО-М10-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М10-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) представляет собой устройство, предназначенное для проведения механических испытаний образцов и изделий из различных материалов, таких как: металл, древесина, резина, пластмасса, текстиль и другие. Машина позволяет осуществлять испытания в режимах растяжения, сжатия и изгиба.
Предназначена для применения в машиностроительной, аэрокосмической, металлургической и полимерной отраслях промышленности. Внесен в Госреестр СИ РФ No 94535-25
Универсальные машины выпускаются в различных модификациях, отличающихся такими характеристиками как: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.
Принцип работы машины заключается в преобразовании кинетической энергии, вырабатываемой электроприводом в усилие нагрузки, прикладываемое к испытываемому образцу. Механические испытания проводятся путём деформации образца до его разрушения при контролируемом перемещении активной траверсы.
Конструкция машины включает в себя закреплённые на основании винтовые колонны, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Измерение нагрузки осуществляется благодаря тензодатчику.
Перемещение активного захвата измеряется посредством энкодера в системе вращения винтовой пары, связанной с подвижной траверсой, путем преобразования электрического сигнала в расстояние.
Результаты испытаний выводятся на экран монитора персонального компьютера (ПК) через USB-кабель, подключенный к испытательной машине.
Устройство
Основная рама состоит из следующих элементов:
Основание
Подвижная траверса
Две колонны
Два винта, внедренных в конструкцию рамы
В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению. Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.
Особенности метода
Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.
Испытание на растяжение позволяет определить такие характеристики материала, как:
- Предел прочности при растяжении - Модуль упругости при растяжении - Пластичность (относительное удлинение) - Предел текучести
Испытание на сжатие позволяет определить такие характеристики, как:
- Предел прочности при сжатии
Испытание на изгиб позволяет определить такие характеристики, как:
- Прочность на изгиб - Модуль упругости при изгибе
2-х точечный изгиб
3-х точечный изгиб
4-х точечный изгиб
Программное обеспечение
Программное обеспечение предназначено для управления функциями работы машины и обработки результатов измерений в процессе работы. Программное обеспечение позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.
Преимущества
Цифровая система управления с многоканальным модулем сбора и обработки данных;
Возможность самостоятельных настроек тестирования в соответствии с индивидуальными требованиями;
Автоматизация обработки, сохранения данных тестирования и формирования отчета;
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.;
Автоматический возврат и калибровка;
Сохранение отчета в различных форматах: WORD, EXCEL.
Функции
Технические и конструктивные особенности электромеханических испытательных машин позволяют не только испытывать материалы с высокой точностью, но и выполнять другие функции, а именно:
визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее системы измерения;
строить графики испытаний в режиме реального времени;
редактировать параметры графиков испытания;
управлять процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
математически обрабатывать данные;
переводить данные в различные форматы;
автоматически сохранять результаты группы образцов испытаний;
печатать результаты испытаний;
экспортировать результаты испытания в Excel для возможности анализа данных за пределами программного комплекса;
автоматически рассчитывать механические характеристики образцов по выбранной методике;
автоматически отключать работу при превышении максимально допустимой нагрузки;
проводить расширенные испытания с применением специальной оснастки.
Требования к условиям эксплуатации оборудования
Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». Относительная влажность, при температуре менее 30 °С, без конденсации влаги, не более: 80 % Температура воздуха в помещении: от +15 до +35° С. Эксплуатация машин недопустима при следующих факторах:
в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
наличие наведенных вибраций от работающего оборудования;
перепад температур более чем на 3 °С в течение часа.
Комплектация
Машина испытательная универсальная электромеханическая
Рама серии ЭВО-М
Шарико-винтовая пара
Система регулирования и контроля скорости электропривода
Ремень синхронизатора
Датчик нагрузки 10 кН
Электронный экстензометр (опционально в соответствии с требованиями заказчика)
Цифровая система измерения и контроля с обратной связью
Система измерения нагрузки
Система измерения смещения
Система измерения деформации
Программное обеспечение на русском языке
Блок ручного управления
Персональный компьютер
Принтер
Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
Комплект сопроводительной документации
Носитель информации переносной с ПО
Соответствие стандартам
Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.
Технические характеристики ЭВО-М10
Максимальная нагрузка
10
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,04-10
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2, 5
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Расстояние между колоннами
400
Высота рабочей зоны на сжатие
700
Высота рабочей зоны на растяжение
700
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
от +15 °С до +35 °С
Средний срок службы, лет, не менее
15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более
715 х 500 х 1680 мм
Масса, не более
230 кг
Электропитание
220 В; 50 Гц
Максимальная потребляемая мощность, не более
0,5 кВт
*Имеет дополнительные модели:
- с увеличенной высотой рабочей зоны - ЭВО-М10-В
- с увеличенной шириной рабочей зоны - ЭВО-М10-Ш
- с увеличенной высотой и шириной рабочей зоны - ЭВО-М10-ВШ
Технические характеристики ЭВО-М10-В
Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)
от 700 до 1500 мм
Габаритные размеры (В*Ш*Д), не более
715 х 500 х до 2180 мм
Расстояние между колоннами
400 мм
Максимальная нагрузка
10
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,04-10
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2, 5
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
от +15 °С до +35 °С
Средний срок службы, лет, не менее
15 лет
Подключение и потребляемая мощность
Масса, не более
350 кг
Электропитание
220 В; 50 Гц
Максимальная потребляемая мощность, не более
0,75 кВт
Технические характеристики ЭВО-М10-Ш
Расстояние между колоннами (может быть изменено на заказ в соответствии с требованиями пользователя)
до 900 мм
Габаритные размеры (В*Ш*Д), не более
1215 х 700 х до 1680 мм
Высота рабочей зоны на сжатие
700 мм
Высота рабочей зоны на растяжение
700 мм
Максимальная нагрузка
10
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,04-10
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2, 5
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
от +15 °С до +35 °С
Средний срок службы, лет, не менее
15 лет
Подключение и потребляемая мощность
Масса, не более
300 кг
Электропитание
220 В; 50 Гц
Максимальная потребляемая мощность, не более
1 кВт
Технические характеристики ЭВО-М10-ВШ
Расстояние между колоннами (может быть изменено на заказ в соответствии с требованиями пользователя)
до 900 мм
Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)
От 900 до 1200 мм
Габаритные размеры (В*Ш*Д), не более
1215 х 700 х до 2180 мм
Максимальная нагрузка
10
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,04-10
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2, 5
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
Рентгеновский контроль
Ультразвуковой контроль
Анализ химического состава материалов
Магнитопорошковый контроль
Капиллярный контроль
Визуально-измерительный контроль
Акустико-эмисcионный контроль
Физико-механические испытания
Вихретоковый контроль
Визуально-оптический контроль
Контроль покрытий и изоляции
Лаборатории неразрушающего контроля
Контроль герметичности
Тепловизионный контроль
Акустический и импедансный контроль
Магнитоиндукционный контроль
Контроль подземных трубопроводов
Вибродиагностика
Контроль в строительстве
Контроль параметров окружающей среды
Разное

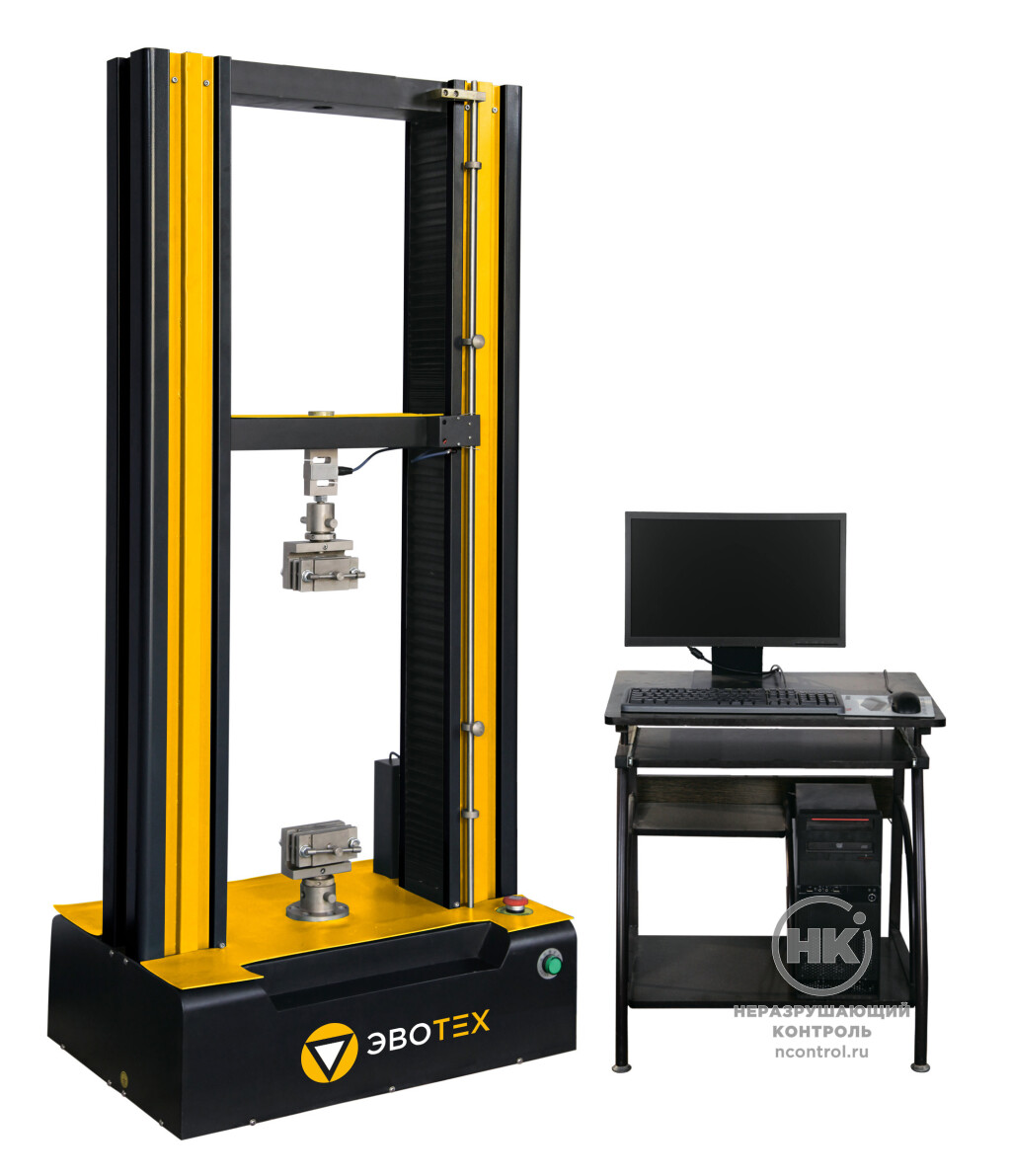

![Электромеханическая испытательная машина ЭВО-М10 [фото №1]](http://19.cdn.ncontrol.ru//upload/files/7959/conversions/40919b67a31a0ff32c4f1a8b354ec64d-medium.jpg)

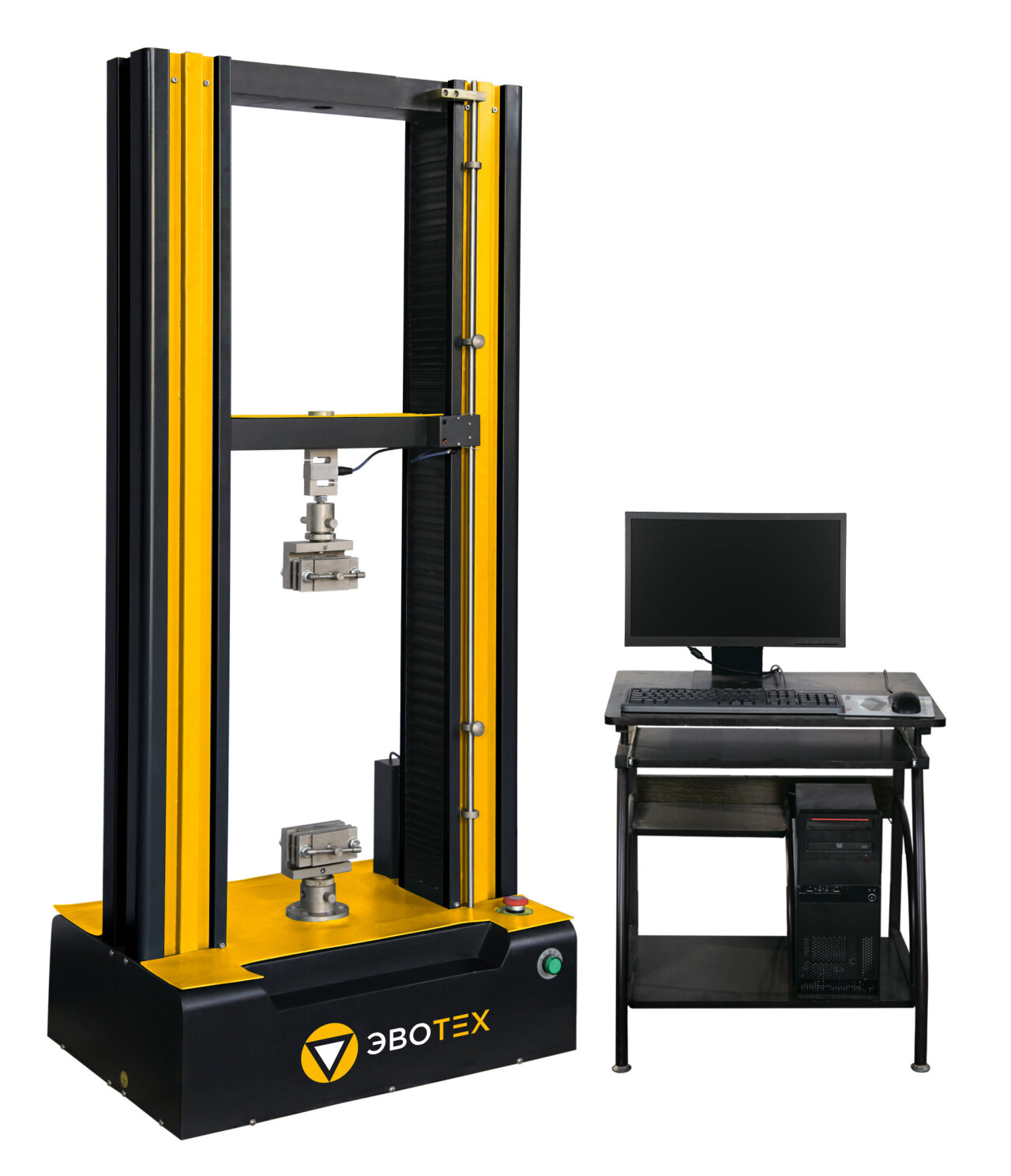

![Электромеханическая испытательная машина ЭВО-М10 [фото №1]](http://19.cdn.ncontrol.ru//upload/files/7959/conversions/40919b67a31a0ff32c4f1a8b354ec64d-big_watermark.jpg)
