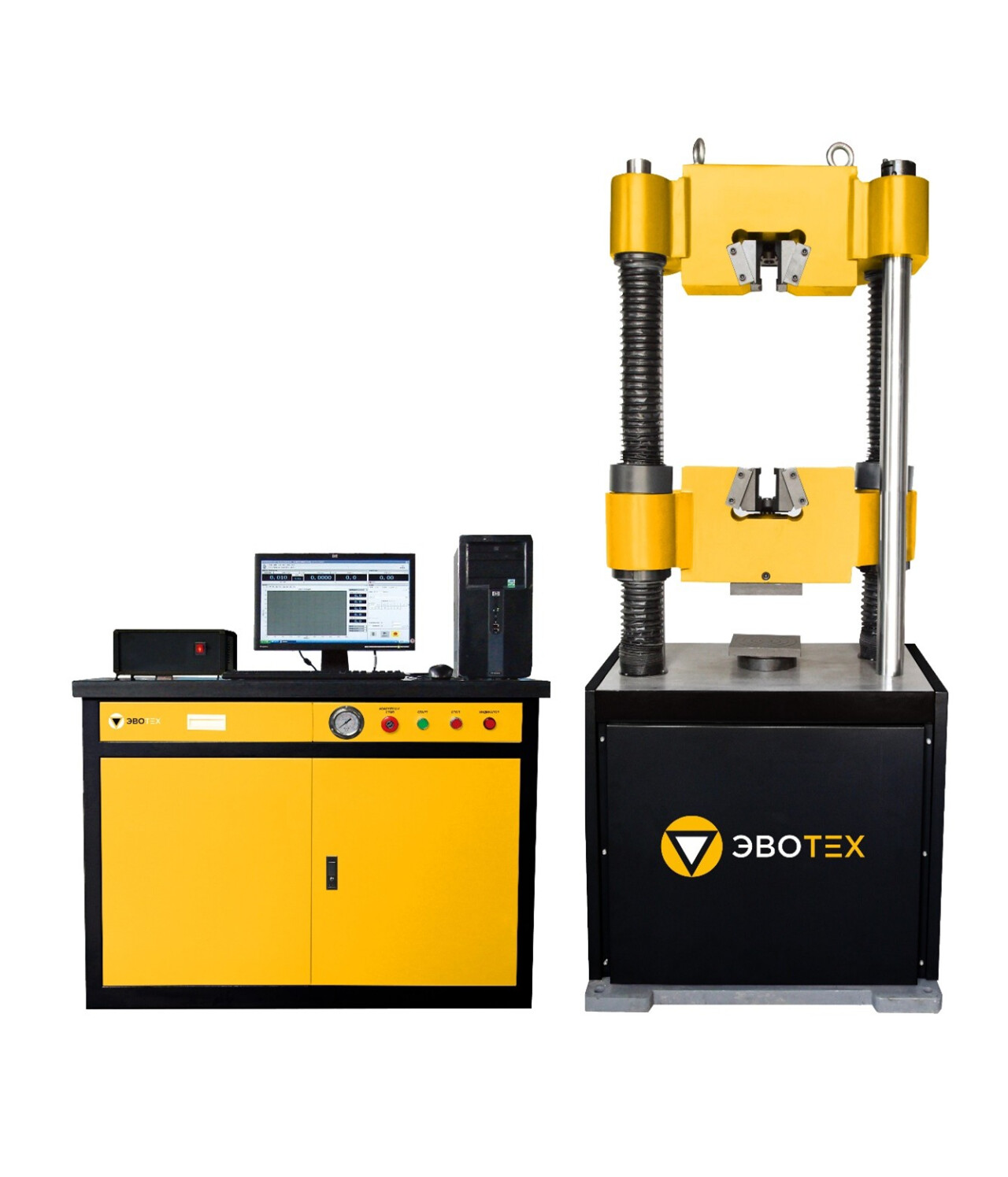

Гидравлическая испытательная машина ЭВО-1000А-6

Купить

Задать вопрос о товаре

Гидравлическая универсальная испытательная машина модели ЭВО-1000А-6/ЭВО-1000А-6-В (с увеличенной вертикальной рабочей зоной) относится к категории современного испытательного оборудования, разработанного для проведения механических испытаний в режимах растяжения, сжатия и изгиба образцов и изделий, изготовленных из металлов и сплавов.

Оборудование находит применение в таких отраслях, как машиностроение, аэрокосмическая промышленность, металлургия и производство полимерных материалов.

Модели ЭВО-1000 отличаются способами управления:

ЭВО-1000Р – ручное управление клапанами
ЭВО-1000А – автоматическое управление клапанами с помощью пульта и компьютера;
ЭВО-1000ТОП-А – исполнение с классом точности 0,5

1000 кН
Максимальная нагрузка

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Гидравлические испытательные машины серии ЭВО функционируют за счет энергии, генерируемой сервоприводом насоса. Эта энергия передаётся посредством поршней и масла в усилие нагрузки, которое прикладывается к испытываемому образцу через гидроцилиндр.

Механические испытания образцов на машине осуществляются путём деформации образца до разрушения при контролируемом перемещении поршня гидроцилиндра.

На основании закреплены колоны, при помощи которых производится поступательное движение вверх или вниз подвижной траверсы для предварительной фиксации зоны испытаний.

Измерение нагрузки осуществляется посредством тензодатчика.

Перемещение измеряется осуществляется с помощью датчиков внутри системы.

Полученная результаты выводятся на экран монитора ПК после подключения к нему испытательной машины через кабель.

Устройство

Машина представляет собой установку, состоящую из

Силозадающего модуля,
Гидравлической станции с сервоприводом,
Персонального компьютера для регистрации и обработки получаемых данных.

Масляный насос подает масло, чтобы рабочий поршень поднялся. Траверса поднимается и опускается благодаря вращению винтового стержня двух колонн. Вращение винтового стержня заставляет траверсу подниматься и опускаться. управления подъемом и опусканием осуществляется кнопками «вверх» и «вниз». Масляный цилиндр и поршень являются основными частями узла. Их контактные поверхности проходят тщательную обработку и содержат некоторый зазор и соответствующую масляную пленку, чтобы поршень мог свободно перемещаться, и трение было минимальным.

После того как масляный насос подает масло под высоким давлением в масляный цилиндр, масло поднимает поршень и траверсу, чтобы нагрузка на образец постепенно увеличивалась.

/8310/conversions/50ed3fc927c0b48f0fca88668ec92fd6-big.jpg

Особенности метода

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики материала, как:

- Предел прочности при растяжении
- Модуль упругости при растяжении
- Пластичность (относительное удлинение)
- Предел текучести

/7954/conversions/cafe2d6cdb782dba4f1c04034563ac1a-big.jpg

Испытание на сжатие позволяет определить такие характеристики, как:

- Предел прочности при сжатии

/7955/conversions/9baed3b149b0ece07cbef478d89fec89-big.jpg

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

2-х точечный изгиб

/7951/conversions/7ffb203f9095b97ace0de315678cfbe7-big.jpg

3-х точечный изгиб

/7952/conversions/63919331cac61162f5b05e349803dd88-big.jpg

4-х точечный изгиб

/7953/conversions/c5f0b44667983e431132b201dc3a0650-big.jpg

Программное обеспечение

Программное обеспечение предназначено для управления функциональными возможностями машины и обработки результатов измерений в процессе проведения механических испытаний. ПО позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.

Преимущества

Цифровая система управления модулем сбора и обработки данных повышает эффективность и скорость проведения испытаний
Возможность индивидуальных настроек тестирования в соответствии с конкретными требованиями и целями испытаний обеспечивает максимальную точность и достоверность полученных результатов
Автоматизация процессов обработки, сохранения данных тестирования и формирования отчета существенно сокращает время работы
Выбор различных кривых для построения отчета (нагрузки, деформации и др.) позволяет проводить более детальный анализ
Сохранение отчета в различных форматах: WORD, EXCEL значительно упрощает дальнейшую работу с полученными данными их анализ и интерпретацию за пределами программного комплекса

Функции

Технические и конструктивные особенности гидравлических испытательных машин серии ЭВО не только гарантируют высокую точность при выполнении испытаний, но и открывают целый ряд дополнительных функций:

Визуализация и определение значений: В режиме реального времени на дисплее системы измерения можно наблюдать текущие и максимальные значения нагрузки, деформации и перемещения активного захвата, поступающие с датчиков.
Графики испытаний: В процессе проведения испытаний можно строить графики.
Управление: Процесс нагружения и скорость перемещения подвижной траверсы во время испытаний можно регулировать с помощью ПК.
Обработка данных: Полученные данные можно обрабатывать математически.
Перевод данных: Результаты испытаний можно сохранять и экспортировать в различные форматы.
Сохранение результатов: Результаты группы образцов испытаний можно сохранять автоматически.
Печать: Результаты испытаний можно распечатать.
Экспорт в Excel: Результаты испытаний можно экспортировать в Excel для анализа данных вне программного комплекса.
Автоматические расчеты: По выбранной методике можно автоматически рассчитать механические характеристики образцов.
Большой выбор захватов позволяет проводить различные испытания

Требования к условиям эксплуатации

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

Относительная влажность, при температуре менее 30° С, без конденсации влаги, не более: 80 %

Температура воздуха в помещении: от +15 до +35° С.

Эксплуатация машин недопустима при следующих факторах:

в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
наличие наведенных вибраций от работающего оборудования;
перепад температур более чем на 3 °С в течение часа.

Соответствие стандартам

Машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Комплектация

Машина испытательная универсальная гидравлическая в составе:
- силозадающий модуль
- гидравлическая станция с серво-управлением
Приспособления для испытаний: Базовый комплект: клиновидные захваты и плиты сжатия
Анкерные болты: M16x300 мм
Комплект принадлежностей
Персональный компьютер с программным обеспечением
Принтер
Руководство по эксплуатации

Дополнительная комплектация

Защитное ограждение
Электронный экстензометр (навесной/длинноходовой)
Приспособления для испытаний образцов материалов и изделий

Технические характеристики ЭВО-1000А-6

Максимальная нагрузка, кН	1000
Класс точности	1
Диапазон измерений силы (нагрузки), кН	20-1000
Цена единицы наименьшего разряда силоизмерителя, Н	0,001
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %	±1
Диапазон измерений перемещений штока гидроцилиндра, мм	0-200
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 5 мм включ., мм	±0,015
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 5мм до верхнего предела перемещения, %	±0,3
Цена деления датчика перемещения, мм	0,01
Диапазон измерений перемещения подвижной траверсы, мм, не менее	от 0 до 800
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм	±0,05
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до верхнего предела перемещения, %	±0,5
Параметры управления
Управление	Автоматическое в ПО на ПК
Скорость нагружения, кН/с	0,005–20
Диапазон скорости перемещения штока гидроцилиндра, мм/мин	0,01-100
Пределы допускаемой относительной погрешности измерений скорости перемещения штока гидроцилиндра, %	±1
Пределы допускаемой относительной погрешности поддержания скорости нагружения, %±1 Диаметр столов сжатия, мм	204
Вкладыши для цилиндрических образцов, Φ, мм	13–26, 26-40
Вкладыши для плоских образцов толщиной, мм	0–20, 20-40
Тип захватов	Гидравлические захваты с вынесенным гидроцилиндром
Количество колон	6
Расстояние между колоннами, мм	440
Максимальное расстояние между захватами в зоне растяжения, мм	800
Максимальное расстояние между плитами в зоне сжатия, мм	800
Габаритные размеры силозадающего модуля (ширина х глубина х высота), мм, не более	1000 х 800 х 2300
Габаритные размеры шкафа управления, мм, не более	1200 х 650 х 900
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более	От +15 до +35 80
Средняя наработка на отказ, ч, не менее	30000
Средний срок службы, лет, не менее	15
Масса, кг, не более	3500
Питание, В	380±10 %
Частота, Гц	50±1
Потребляемая мощность, кВт, не более	3

Технические характеристики ЭВО-1000А-6-В

Максимальная нагрузка, кН	1000
Класс точности	1
Диапазон измерений силы (нагрузки), кН	20-1000
Цена единицы наименьшего разряда силоизмерителя, Н	0,001
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %	±1
Диапазон измерений перемещений штока гидроцилиндра, мм	0-200
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 5 мм включ., мм	±0,015
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 5мм до верхнего предела перемещения, %	±0,3
Цена деления датчика перемещения, мм	0,01
Диапазон измерений перемещения подвижной траверсы, мм, не менее	от 0 до 1300
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм	±0,05
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до верхнего предела перемещения, %	±0,5
Параметры управления
Управление	Автоматическое в ПО на ПК
Скорость нагружения, кН/с	0,005–20
Диапазон скорости перемещения штока гидроцилиндра, мм/мин	0,01-100
Пределы допускаемой относительной погрешности измерений скорости перемещения штока гидроцилиндра, %	±1
Пределы допускаемой относительной погрешности поддержания скорости нагружения, %±1 Диаметр столов сжатия, мм	204
Вкладыши для цилиндрических образцов, Φ, мм	13–26, 26-40
Вкладыши для плоских образцов толщиной, мм	0–20, 20-40
Тип захватов	Гидравлические захваты с вынесенным гидроцилиндром
Количество колон	6
Расстояние между колоннами, мм	560
Максимальное расстояние между захватами в зоне растяжения, мм	1180
Максимальное расстояние между плитами в зоне сжатия, мм	1060
Габаритные размеры силозадающего модуля (ширина х глубина х высота), мм, не более	1050 х 800 х 2750
Габаритные размеры шкафа управления, мм, не более	1200 х 650 х 900
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более	От +15 до +35 80
Средняя наработка на отказ, ч, не менее	30000
Средний срок службы, лет, не менее	15
Масса, кг, не более	4600
Питание, В	380±10 %
Частота, Гц	50±1
Потребляемая мощность, кВт, не более	3
