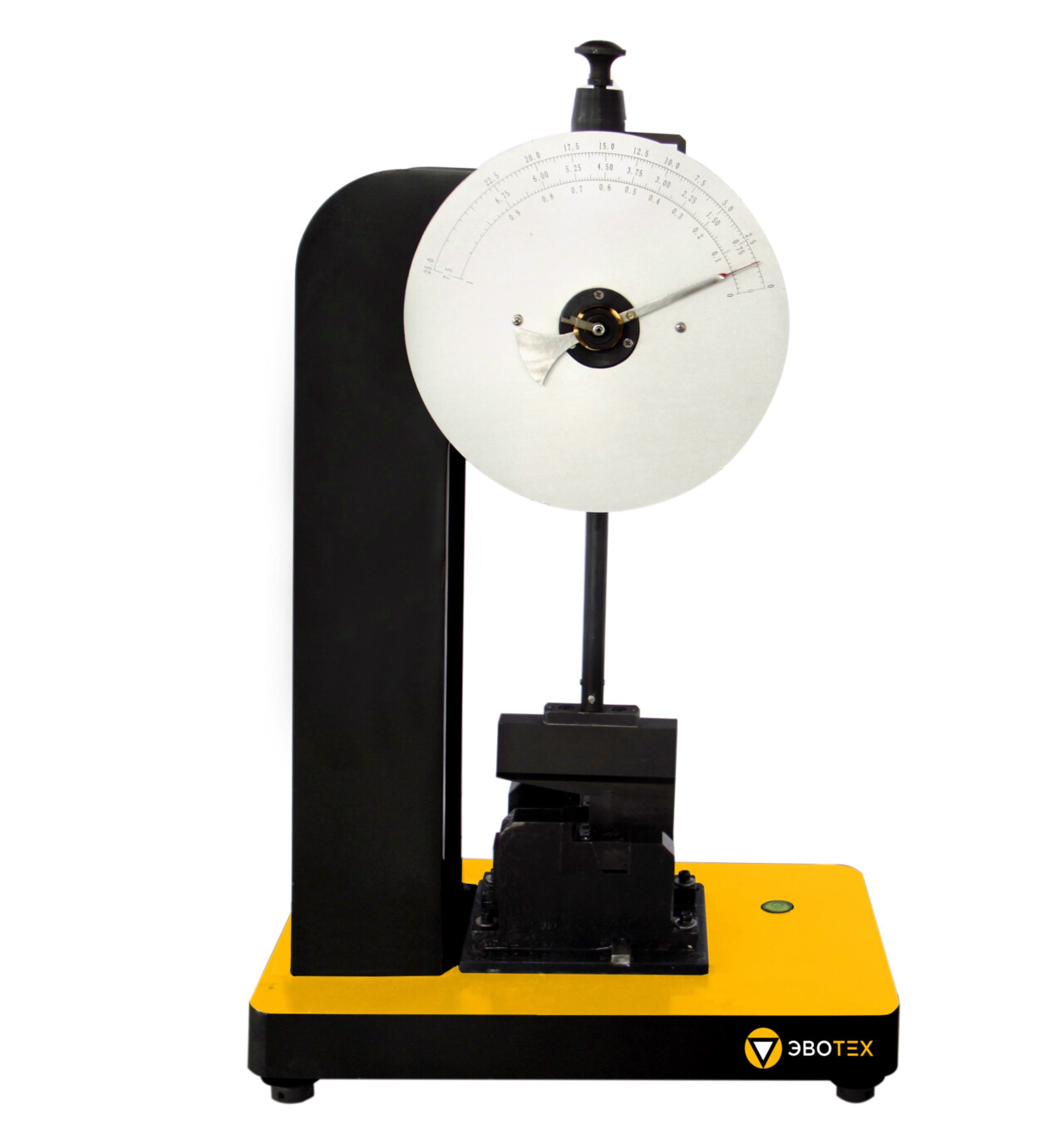

Маятниковый копер ЭВО-К50

Купить

Задать вопрос о товаре

В избранное

Сравнить

ЭВО-К50 предназначен для проведения механических испытаний образцов из пластмасс, термопластов и других полимерных материалов на двухопорный ударный изгиб (метод Шарпи) с максимальным запасом энергии 50 Дж. Может применяться в индустрии пластмасс.

Внесен в Госреестр СИ РФ № 93512-24.

Копры маятниковые выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, механизмом управления взведением маятника, видом отсчетного устройства, габаритными размерами и массой.

50 Дж
Максимальный запас потенциальной энергии

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип действия копров заключается в измерении количества энергии, расходуемой на разрушение образца при ударе маятника. Энергия, затраченная на разрушение образца, определяется как разность между потенциальной энергией маятника в начальный момент падения и его кинетической энергией в точке удара. Величина потенциальной энергии определяется массой и высотой падения маятника, которая, в свою очередь, зависит от его длины и начального угла отклонения.

Преимущества

Основной корпус машин выполнен из литой стали, обеспечивающей высокую надежность и точность работ.
В машинах используется конструкция квадратного молота, обеспечивающая точность удара и крутящего момента.
Машины оснащены системой защиты, гарантирующей безопасную работу устройства.
В машинах используются качественные подшипники с низким трением
Модульная конструкция машин существенно сокращает этапы сборки и настройки.
Ударное лезвие выполнено из легированной стали, с твердостью 60 HRC. Оно крепится высокопрочными винтами, которые можно легко заменить.

Особенности метода

Данное оборудование предназначено для определения ударной вязкости пластмасс. Используются именно эти модели в соответствии с нормативной документацией на проведение испытаний, в данном случае ГОСТ 4647—2015, в соответствии с которым, для проведения испытаний требуется маятниковый копер с определенной потенциальной энергией.

Устройство

Конструктивно копры состоят из станины, на которой закреплена вертикальная стойка с осью подвеса маятника. Маятник представляет собой штангу, в нижней части которой расположен молот с ножом. В нижней части станины установлены опоры для размещения испытуемого образца. На оси крепления маятника установлен датчик угла отклонения маятника, а также устройство взвода, фиксации, спуска и торможения маятника, необходимое для подъема, удержания маятника на необходимом угле и его сброса в процессе испытания.

Требования к условиям эксплуатации

Копер маятниковый должен быть установлен на прочном основании, масса которого должна быть как минимум в 40 раз более массы самого большого используемого маятника.
Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80%;
Температура воздуха в помещении: от +15 до +35° С
Не допускается эксплуатация машин при условиях:

Нахождение в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.

Комплектация

Комплектность устройства может различаться в зависимости от модели.
Стандартная комплектация копра включает в себя следующие элементы:

станина;
маятниковый молоток;
шаблон для регулировки опор;
устройство для центрирования испытуемых образцов;
съемник (для замены маятникового молотка);
анкерные болты;
руководство по эксплуатации.

Дополнительные опции

Молоты 1,2,4,5 Дж;
Дополнительный комплект опор.

Соответствие стандартам

Копры маятниковые позволяют проводить испытания по международному стандарту ISO 179-1, и отечественному стандарту ГОСТ 4647-2015.

Технические характеристики

Номинальное значение потенциальной энергии маятника, Дж	7,5	15	25	50
Диапазон измерений энергии, Дж	0,75-6	1,5-12	2,5-20	5-40
Допускаемое отклонения запаса потенциальной энергии маятника от номинального значения, %;	±0,5
Крутящий момент маятника, Н·м	3,8764	7,7349	12,8891	25,7773
Угол подъема маятника, …°	150
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±0,075	±0,15	±0,25	±0,5
Потеря энергии при свободном качании маятника за половину колебания, %, не более	0,5
Расстояние от оси маятникового вала до точки воздействия, мм	395
Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, м, не более	0,995L±0,005L, где L –расстояние от оси качания до образца
Скорость движения маятника в момент удара, не менее, м/с	3,8±0,05
Расстояние между опорами, мм	40-95
Радиус торцевой поверхности опор установки образца, мм	1,0±0,2
Радиус ударной кромки ножа, мм	2,2±0,2
Угол опорной поверхности держателя испытуемых образцов, …°	11±1
Угол ударной кромки ножа маятника, …°	30±1
Толщина лезвия, мм	16
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца (метод Шарпи), мм, не более	±1,0
Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), мм не более	±0,1
Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), мм, не более	±0,5
Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), мм, не более	±1,0
Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), мм , не более	±0,3
Осевой люфт оси качания маятника, мм, натяг не допускается	±0,2
Расстояние в свету между опорами, мм	40-95
Отклонение от расстояния в свету между упорами наковальни, мм, не более	0,5
Максимальные размеры испытываемого образца, мм	10х15х65
Габаритные размеры (длина×ширина×высота) , мм, не более	1100x400x800
Масса, кг, не более	150
Параметры электрического питания напряжение переменного тока, В; частота переменного тока, Гц; Потребляемая мощность, Вт	однофазная сеть, 220 В, 50 Гц, 200 Вт
