Электромеханическая двухколонная универсальная испытательная машина ЭВО-М5 / ЭВО-М5-В (увеличенная вертикальная рабочая зона) / ЭВО-М5-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М5-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) предназначена для проведения механических испытаний образцов и изделий из различных материалов, включая металлы, древесину, резину, пластмассы, текстиль и другие, в режимах растяжения, сжатия и изгиба.
Внесен в Госреестр СИ РФ № 94535-25
Универсальные машины представлены в нескольких модификациях, которые различаются такими параметрами как максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.
Принцип работы машины основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, воздействующей на испытуемый образец. Механические испытания образцов проводятся за счет их деформирования до стадии разрушения при контролируемом перемещении активной траверсы. На основании машины закреплены винтовые колонны, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Нагрузка определяется тензометрическим датчиком. Перемещение активного захвата измеряется посредством энкодера в системе вращения винтовой пары, связанной с подвижной траверсой, путем преобразования электрического сигнала в расстояние. Результаты испытаний выводятся на экран монитора персонального компьютера (ПК) с помощью USB-кабеля, подключенного к испытательной машине.
Устройство
Основная рама состоит из следующих элементов:
Основание
Подвижная траверса
Две колонны
Два винта, внедренных в конструкцию рамы.
В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению. Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятных внешних факторов.
Особенности метода
Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.
Испытание на растяжение позволяет определить такие характеристики материала, как:
- Предел прочности при растяжении - Модуль упругости при растяжении - Пластичность (относительное удлинение) - Предел текучести
Испытание на сжатие позволяет определить такие характеристики, как:
- Предел прочности при сжатии
Испытание на изгиб позволяет определить такие характеристики, как:
- Прочность на изгиб - Модуль упругости при изгибе
2-х точечный изгиб
3-х точечный изгиб
4-х точечный изгиб
Программное обеспечение
Программное обеспечение предназначено для управления функциональными возможностями машины и обработки данных, полученных в процессе измерений. Данное программное обеспечение предоставляет возможность выбора методов испытаний, задания необходимых параметров для проведения испытаний, а также выполнения стандартной обработки результатов измерений. Дополнительно, оно позволяет строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчеты в базе данных, а также формировать и печатать протоколы испытаний.
Преимущества
Полностью цифровая система управления с многоканальным модулем сбора и обработки данных
Свободная настройка тестирования в соответствии с собственными требованиями
Автоматическая обработка, сохранение данных тестирования и формирование отчета
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.
Автоматический возврат и автоматическая калибровка
Возможность сохранять отчет в формате WORD или EXCEL
Функции
Технические и конструктивные особенности электромеханических испытательных машин позволяют испытывать материалы с высокой точностью, выполнять другие функции, а именно:
Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее системы измерения;
Построение графиков испытаний в режиме реального времени;
Возможность редактирования параметров графиков испытания;
Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов групп образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;
Автоматический расчёт механических характеристик образцов по выбранной методике;
Автоматическое прекращение работы при превышении максимально допустимой нагрузки;
Проведение расширенных испытаний с применением специальной оснастки.
Требования к условиям эксплуатации оборудования
Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %; Температура воздуха в помещении: от +15 до +35° С Не допускается эксплуатация машин при условиях:
Нахождения в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.
Комплектация
Машина испытательная универсальная электромеханическая
Рама серии ЭВО-М
Шарико-винтовая пара
Система регулирования и контроля скорости электропривода
Ремень синхронизатора
Датчик нагрузки 5 кН
Электронный экстензометр (опционально в соответствии с требованиями заказчика)
Цифровая система измерения и контроля с обратной связью
Система измерения нагрузки
Система измерения смещения
Система измерения деформации
Программное обеспечение на русском языке
Блок ручного управления
Персональный компьютер
Принтер
Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
Комплект сопроводительной документации
Носитель информации переносной с ПО
Соответствие стандартам
Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.
Технические характеристики ЭВО-М5
Максимальная нагрузка
5 кН
Класс точности
0.5
Диапазон измерения силы (нагрузки) основного датчика
0,02 - 5 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5%
Цена единицы наименьшего разряда силоизмерителя
0,001 Н
Расстояние между колоннами
400 мм
Высота рабочей зоны на сжатие
700 мм
Высота рабочей зоны на растяжение
700 мм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
от +15 до +35 °С
Средний срок службы, лет, не менее
15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более
715*500 *1680 мм
Масса, не более
250 кг
Электропитание
220 В; 50 Гц
Максимальная потребляемая мощность, не более
0,5 кВт
*Имеет дополнительные модели:
- с увеличенной высотой рабочей зоны - ЭВО-М5-В
- с увеличенной шириной рабочей зоны - ЭВО-М5-Ш
- с увеличенной высотой и шириной рабочей зоны - ЭВО-М5-ВШ
Технические характеристики ЭВО-М5-В
Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)
От 900 до 1200
Габаритные размеры (В*Ш*Д), не более
715 х 500 х до 2180 мм
Расстояние между колоннами
400 мм
Максимальная нагрузка
5 кН
Класс точности
0.5
Диапазон измерения силы (нагрузки) основного датчика
0,02 - 5 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5%
Цена единицы наименьшего разряда силоизмерителя
0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
от +15 до +35 °С
Средний срок службы, лет, не менее
15 лет
Подключение и потребляемая мощность
Масса, не более
300 кг
Электропитание
220 В; 50 Гц
Максимальная потребляемая мощность, не более
0,5 кВт
Технические характеристики ЭВО-М5-Ш
Расстояние между колоннами (может быть изменено на заказ в соответствии с требованиями пользователя)
до 900
Габаритные размеры (В*Ш*Д), не более
1215 × 700 × 1680 мм
Высота рабочей зоны на сжатие
700 мм
Высота рабочей зоны на растяжение
700 мм
Максимальная нагрузка
5 кН
Класс точности
0.5
Диапазон измерения силы (нагрузки) основного датчика
0,02 - 5 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5%
Цена единицы наименьшего разряда силоизмерителя
0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
от +15 до +35 °С
Средний срок службы, лет, не менее
15 лет
Подключение и потребляемая мощность
Масса, не более
300 кг
Электропитание
220 В; 50 Гц
Максимальная потребляемая мощность, не более
1 кВт
Технические характеристики ЭВО-М5-ВШ
Расстояние между колоннами (может быть изменено на заказ в соответствии с требованиями пользователя)
до 900
Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)
От 900 до 1200 мм
Габаритные размеры (В*Ш*Д), не более
1215 × 700 × 2180 мм
Максимальная нагрузка
5 кН
Класс точности
0.5
Диапазон измерения силы (нагрузки) основного датчика
0,02 - 5 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5%
Цена единицы наименьшего разряда силоизмерителя
0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
Рентгеновский контроль
Ультразвуковой контроль
Анализ химического состава материалов
Магнитопорошковый контроль
Капиллярный контроль
Визуально-измерительный контроль
Акустико-эмисcионный контроль
Физико-механические испытания
Вихретоковый контроль
Визуально-оптический контроль
Контроль покрытий и изоляции
Лаборатории неразрушающего контроля
Контроль герметичности
Тепловизионный контроль
Акустический и импедансный контроль
Магнитоиндукционный контроль
Контроль подземных трубопроводов
Вибродиагностика
Контроль в строительстве
Контроль параметров окружающей среды
Разное

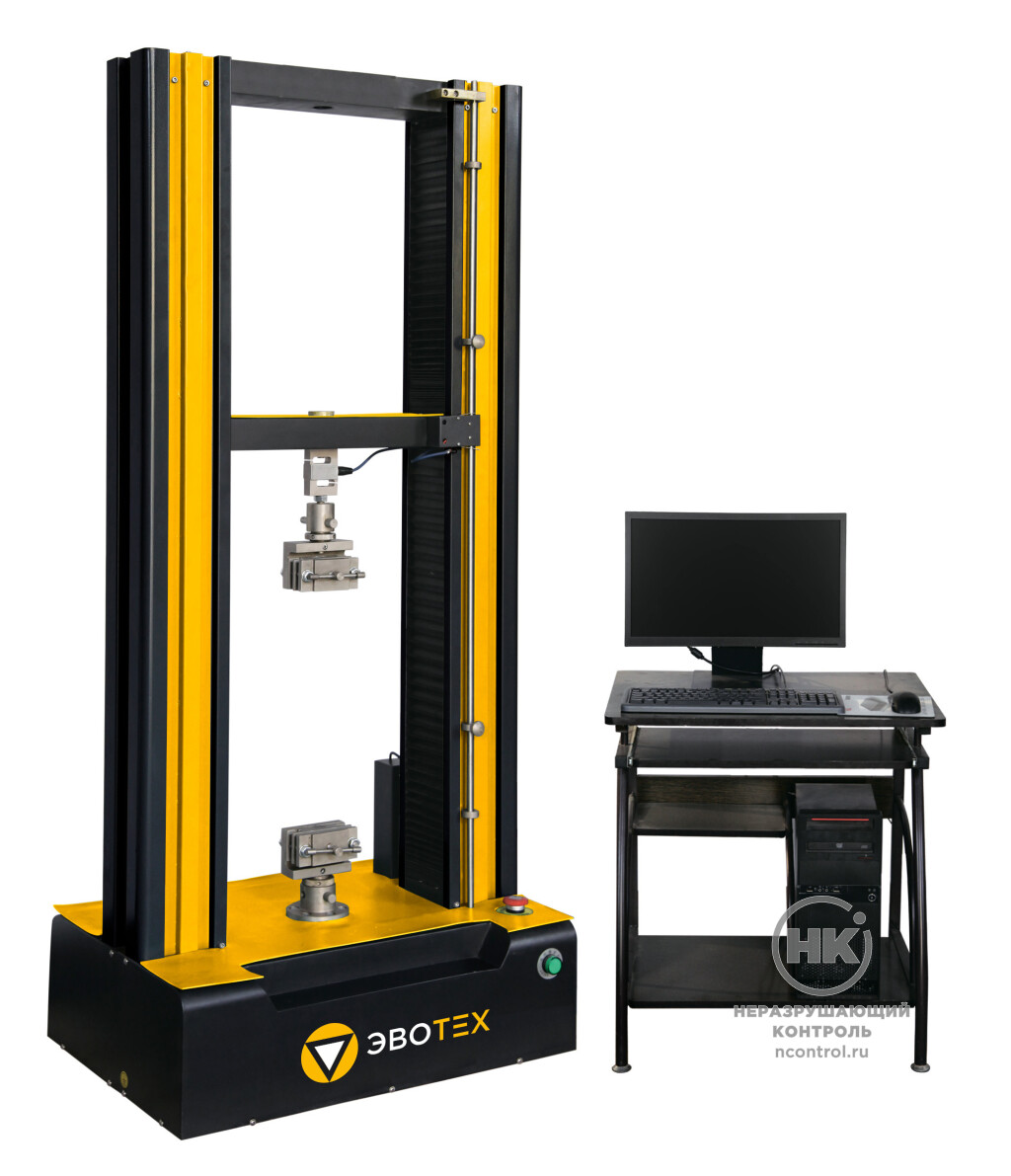

![Электромеханическая испытательная машина ЭВО-М5 [фото №1]](http://20.cdn.ncontrol.ru//upload/files/7943/conversions/40919b67a31a0ff32c4f1a8b354ec64d-medium.jpg)

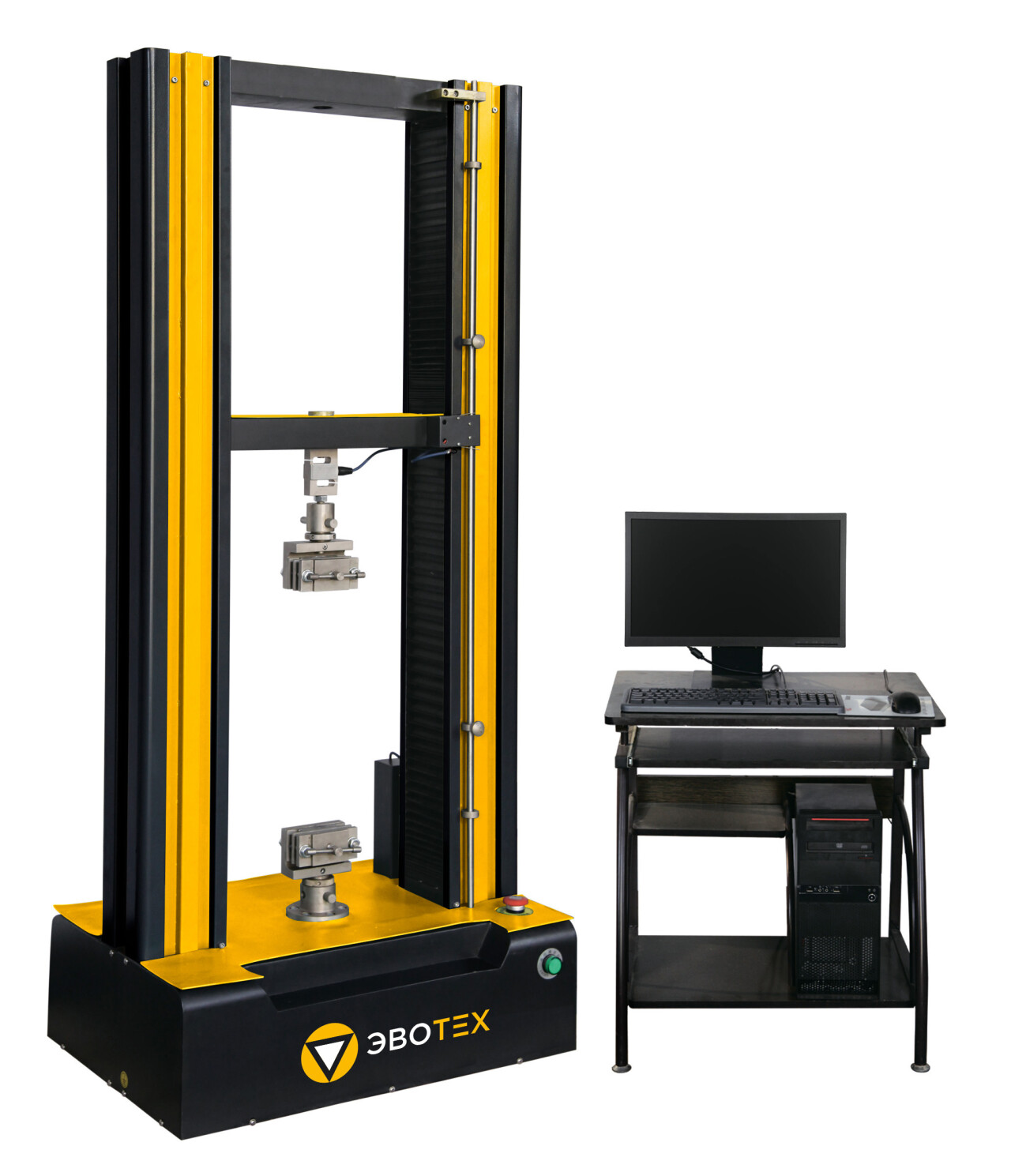

![Электромеханическая испытательная машина ЭВО-М5 [фото №1]](http://20.cdn.ncontrol.ru//upload/files/7943/conversions/40919b67a31a0ff32c4f1a8b354ec64d-big_watermark.jpg)
