Рентгенотелевизионная установка «ЭТНА.Тандем» разработана для потокового цифрового радиографического контроля в промышленности, где требуется 100% контроль с сохранением производственного темпа. Система сдвоенного поворотного стола экономит время на этапе операций загрузки/выгрузки, Объекты контроля – детали, узлы машиностроения, авиастроения и энергетического машиностроения. Установка входит в линейку рентгенотелевизионных установок «Этна».

Уникальная особенность - загрузочные столы, работающие в тандеме, позволяют проводить одновременно сканирование образов и потоковую загрузку следующей партии. Установка представляет собой стационарный комплекс, состоящий из камеры радиационной защиты, c-arm манипулятора с двухсекционным загрузочным столом, рентгеновского аппарата, КЦР «Цифракон» и системы автоматизированного управления.

Документы в PDF

Скачать карточку в формате PDF

Устройство и функциональные возможности

В состав РТС «ЭТНА.Тандем» входит:

Камера радиационной защиты
Комплекс цифровой радиографии
Стационарный рентгеновский аппарат
Манипуляторы
Пульт управления
Система безопасности
Видеонаблюдение

"камера"
Камера радиационной защиты

Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена раздвижной двустворчатой дверью. Рентгенозащитная дверь открывается и закрывается автоматически.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.

Комплекс цифровой радиографии

Камера комплектуется детектором Цифракон

В зависимости от задачи и нормативной документации определяется модель детектора.
Измерения на Цифракон имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность. Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.

Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. ПК интегрирован в пульт управления.

Стационарный рентгеновский аппарат

Камера комплектуется стационарным рентгеновским аппаратом Этна-РА

Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

Также данная модель РТУ позволяет установить два рентгеновских аппарата в одной камере для увеличения диапазона решаемых задач.

Манипулятор

Манипулятор может быть оснащен 12 и более осями перемещения. Типы перемещений выбираются под задачи контроля, это могут быть:

вертикальное и горизонтальное перемещение рентгеновской трубки и детектора по независимым друг от друга осям
наклоны и повороты трубки и детектора
выезд\заезд и поднятие ложемента с деталью, вращение ложемента, горизонтальное перемещение ложемента

Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.

Пульт управления

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура.

Также управление работой рентгенотелевизионной установки «ЭТНА.Тандем» может выполняться с помощью программного обеспечения.

Плагины и программное обеспечение для работы с изображением и детектором

ПО Дисофт – ПО для получения, обработки и архивирования изображений

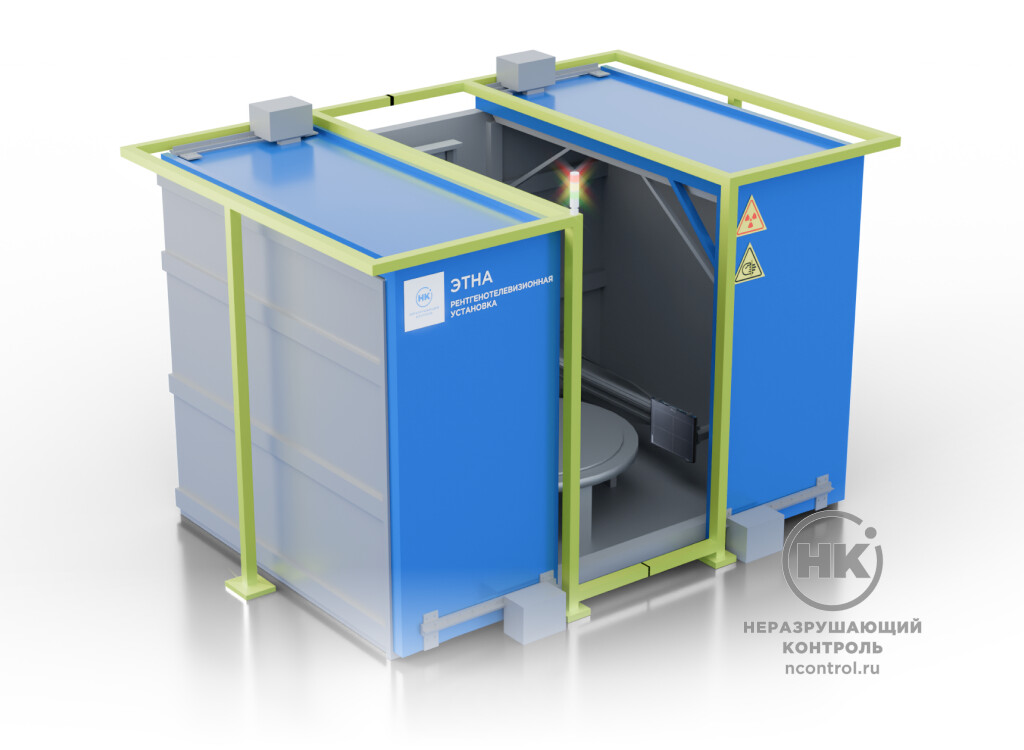

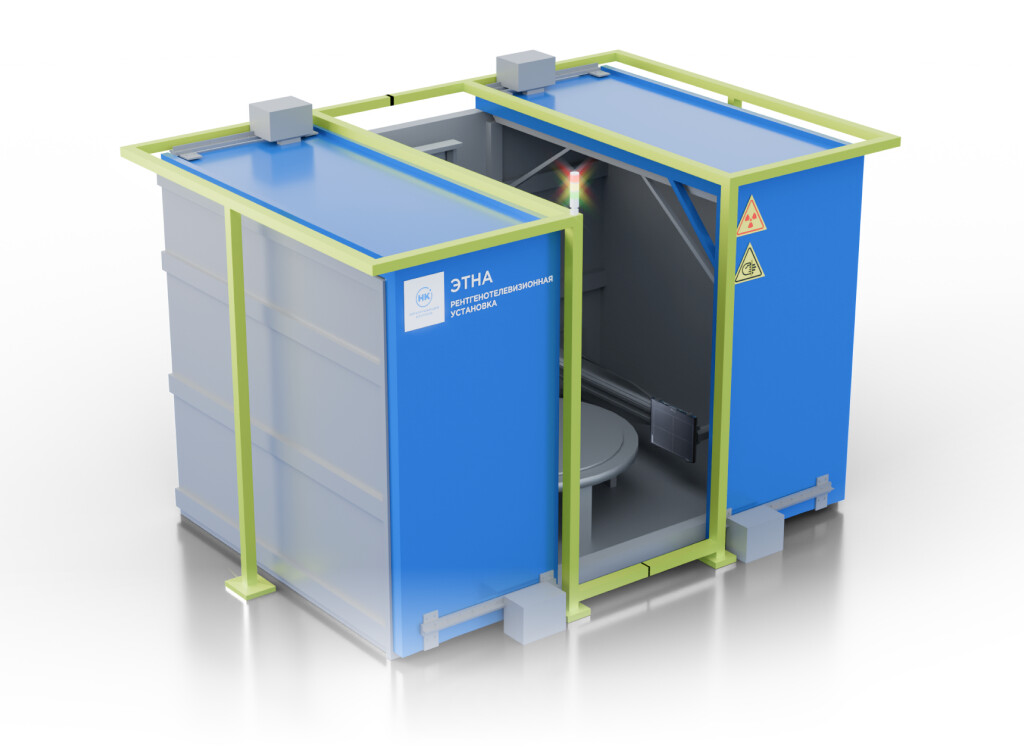

Рентгенотелевизионная установка «ЭТНА.Тандем» фото 1

Плагин – это специализированная программа для управления манипуляторами, запуска и настройки рентгеновского аппарата и предварительной оценки результатов

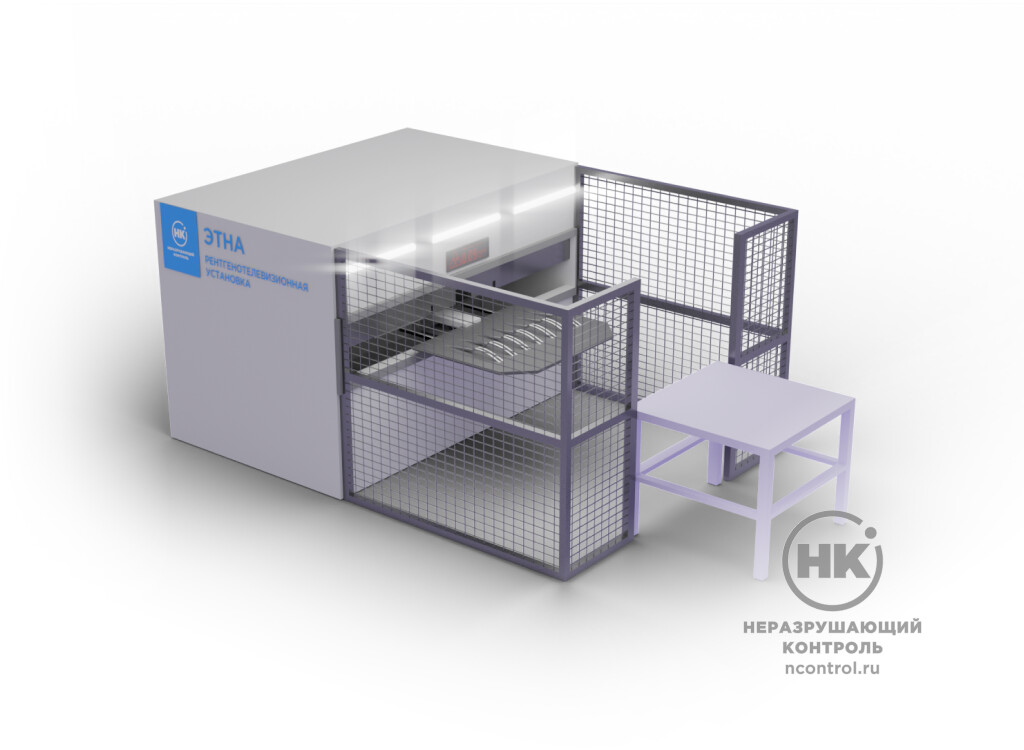

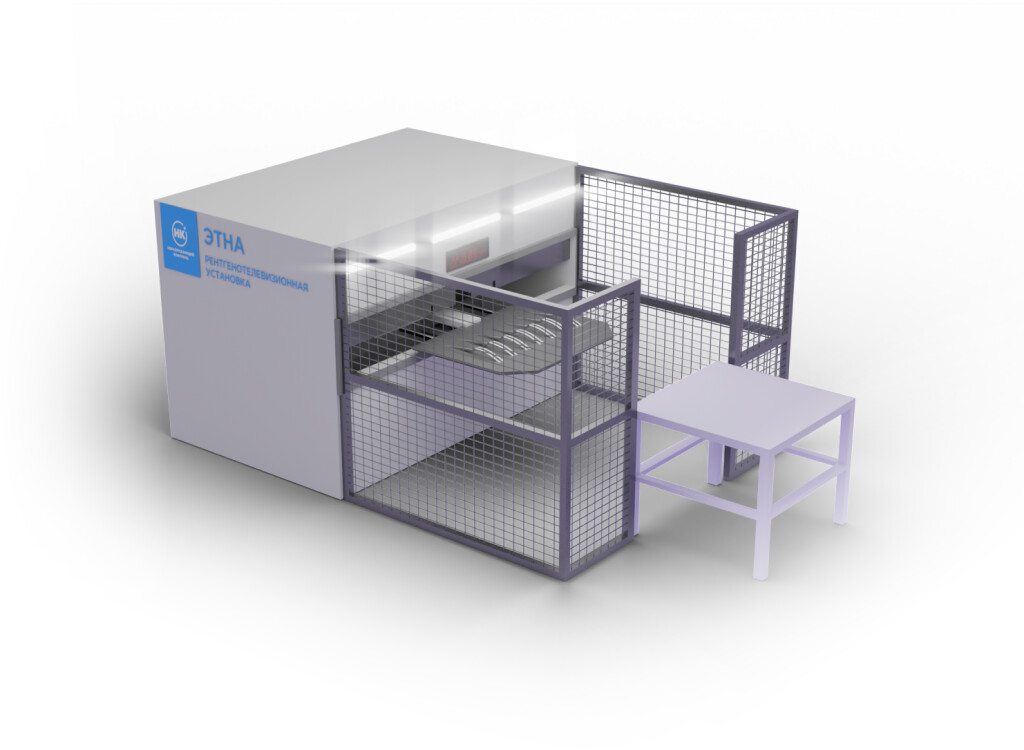

Рентгенотелевизионная установка «ЭТНА.Тандем» фото 2

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.

Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

при неплотно закрытой (открытой) двери камеры;
при нажатой кнопке экстренного отключения «Аварийная остановка».
В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка», на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

на пульте управления рентгенаппарата;
на главном пульте управления;
внутри камеры.

Нормативная документация

Качество получаемого радиографического изображения соответствует:

ГОСТ-ИСО 17636-2-2018 (класс А, B)
ГОСТ 29025-91
I кат. по ПНАЭ Г-7-010-89
РД-25.160.10-КТН-016-23

Уровень защиты соответствует:

СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения».
