Двухстоечный маятниковый копер ЭВО-К750А2

Купить

Задать вопрос о товаре

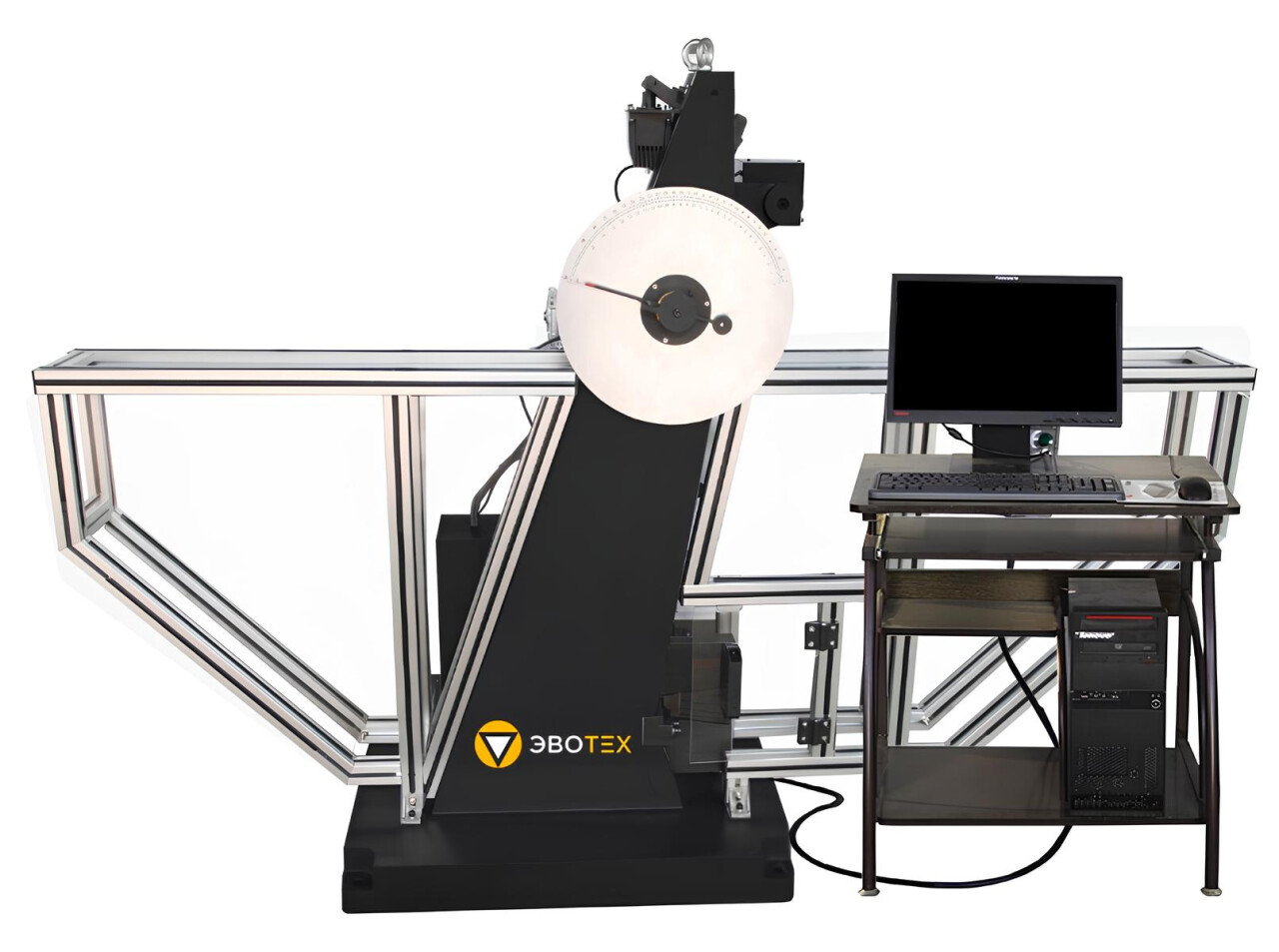

ЭВО-К750А2 – двухстоечный маятниковый копер с компьютерным управлением предназначен для проведения механических испытаний образцов, выполненных из различных материалов: металлов, сплавов и др., на двухопорный ударный изгиб (метод Шарпи) 750 Дж. Внесен в Госреестр СИ РФ № 93512-24.

Маятниковые копры выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, механизмом управления взведением маятника, видом отсчетного устройства, габаритными размерами и массой.

750 Дж
Максимальный запас потенциальной энергии

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и высотой падения маятника, определяемой его длиной и начальным углом отклонения.

Программное обеспечение

Программное обеспечение предназначено для управления функциями работы копров и обработки результатов измерений в процессе работы. Программное обеспечение позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.

Устройство

Конструктивно копры состоят из станины, на которой установлена вертикальная стойка с осью подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. В нижней части станины расположены опоры для размещения испытуемого образца. На оси крепления маятника установлен датчик угла отклонения маятника, устройство взвода, фиксации, спуска и тормоза маятника, предназначенное для подъема, удержания маятника на заданном углу и для сброса маятника при испытании.

Преимущества

Основной корпус машин изготовлен из литой стали, обеспечивающей высокую надежность и точность работ
В машинах используется конструкция квадратного молота, обеспечивающая точность удара и крутящего момента
Машины оснащены системой защиты, гарантирующей безопасную работу устройств
В машинах используются качественные подшипники с низким коэффициентом трения
Модульная конструкция машин существенно сокращает этапы сборки и настройки
Ударное лезвие изготовлено из легированной стали, с твердостью 60 HRC. Оно крепится высокопрочными винтами, которые можно легко заменить

Функции

Автоматический подъём молота
Математическая обработка данных
Перевод данных в различные форматы
Автоматическое сохранение результатов групп образцов испытаний
Печать результатов испытаний
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса

Копры маятниковые должны быть установлены на бетонном фундаменте толщиной не менее 400 мм или жестко зафиксированы на основании, масса которого более 1,5 тонн.

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %;
Температура воздуха в помещении: от +15 до +35° С

Не допускается эксплуатация машин при условиях:

Нахождения в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину
Наведения вибрации от работающего оборудования
Перепада температуры более чем на 3 °С в течение часа

Комплектация

Комплектность устройства может различаться в зависимости от модели.
Стандартная комплектация машины с компьютерным управлением включает в себя следующие элементы:

станина
маятниковый молоток
персональный компьютер
принтер А4
программное обеспечение для обработки данных и управления
шаблон для регулировки опор
устройство для центрирования испытуемых образцов
съемник (для замены маятникового молотка)
анкерные болты
полузакрытая защитная сетка
руководство по эксплуатации

Дополнительная комплектация

камера нагрева
камера охлаждения
устройство автоматической подачи и центровки образцов

Соответствие стандартам

Копры маятниковые позволяют проводить испытания по международному стандарту ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ГОСТ 10708-82 и американскому стандарту ASTM E23.

Технические характеристики

Номинальное значение потенциальной энергии маятника, Дж	150; 300; 450; 600; 750
Диапазон измерений энергии, Дж	75-600
Допускаемое отклонения запаса потенциальной энергии маятника от номинального значения	±0,5%
Угол подъема маятника	150°
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±1,5; ±3; ±4,5; ±6; ±7,5
Потеря энергии при свободном качании маятника за половину колебания, не более	0,5%
Расстояние от оси маятникового вала до точки воздействия, мм	750
Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, не более, м	0,995L±0,005L, Где L –расстояние от оси качания до образца
Скорость движения маятника в момент удара, не менее, м/с	5,2±0,5
Расстояние между опорами, мм	40
Радиус торцевой поверхности опор установки образца, мм	1,2±0,2
Радиус ударной кромки ножа, мм	2,2±0,2 (Шарпи) 0,8±0,2 (Изод)
Угол опорной поверхности держателя испытуемых образцов	11±1°
Угол ударной кромки ножа маятника	30±1°
Толщина лезвия, мм	16
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца (метод Шарпи), не более, мм	±1,0
Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), не более, мм	±0,1
Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), не более, мм	±0,5
Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), не более, мм	±1,0
Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), не более, мм	±0,3
Осевой люфт оси качания маятника, натяг не допускается, мм	±0,2
Отклонение от расстояния в свету между упорами наковальни, не более, мм	0,5
Максимальные размеры испытываемого образца, мм	10х10х55 (толщина 7.5 и 5 по специальному заказу)
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (ВШД), не более, мм	2250×850×2200
Масса, не более, кг	900
Электропитание, В; Гц	380, 50
Максимальная потребляемая мощность, не более, кВт	1,5
