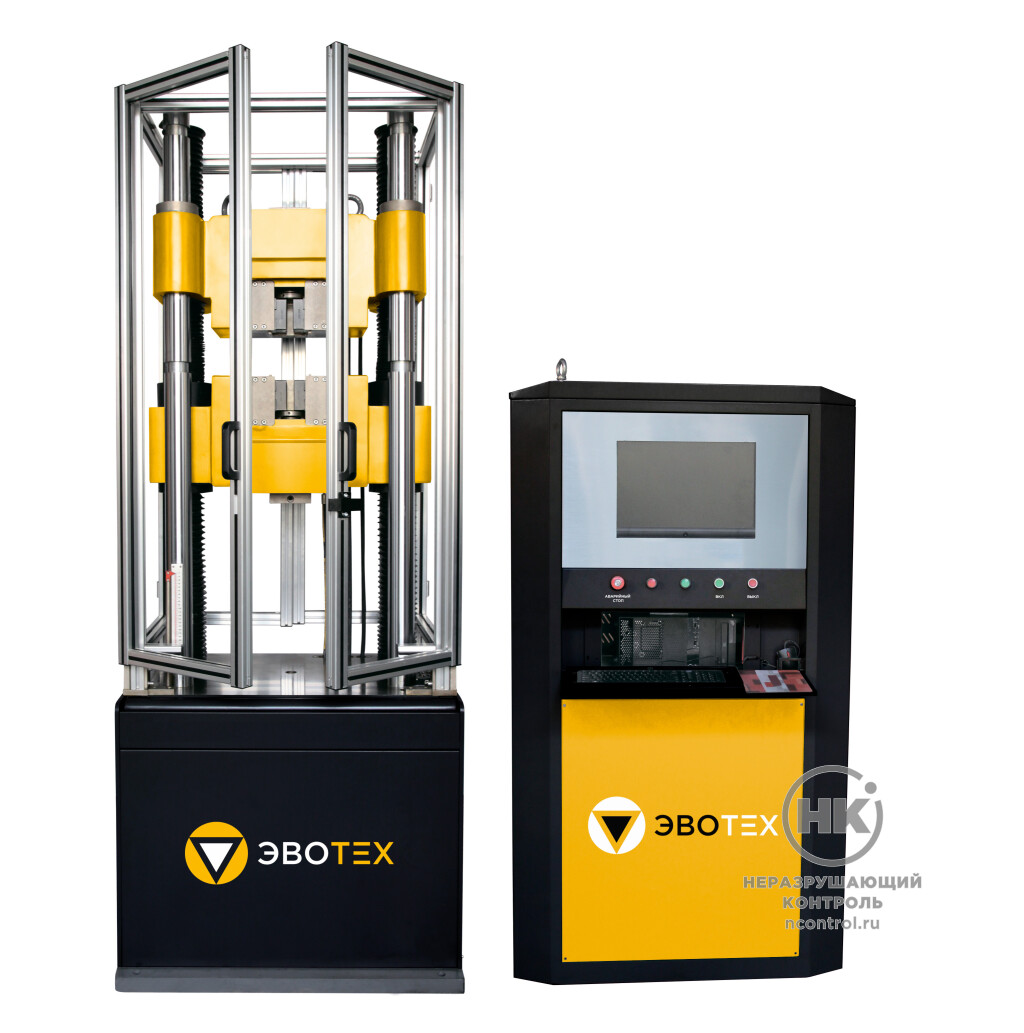

Гидравлическая универсальная испытательная машина ЭВО-ТОП-2000А-6

Гидравлические испытательные машины серии ЭВО функционируют за счет энергии, генерируемой сервоприводом насоса. Эта энергия передаётся посредством поршней и масла в усилие нагрузки, которое прикладывается к испытываемому образцу через гидроцилиндр.
Механические испытания образцов на машине осуществляются путём деформации образца до разрушения при контролируемом перемещении поршня гидроцилиндра.
На основании закреплены колоны, при помощи которых производится поступательное движение вверх или вниз подвижной траверсы для предварительной фиксации зоны испытаний.
Измерение нагрузки осуществляется посредством тензодатчика.
Перемещение измеряется осуществляется с помощью датчиков внутри системы.
Полученная результаты выводятся на экран монитора ПК после подключения к нему испытательной машины через кабель.

Программное обеспечение предназначено для управления функциональными возможностями машины и обработки результатов измерений в процессе проведения механических испытаний. ПО позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.

Машина представляет собой установку, состоящую из

Две колонны закреплены на раме с помощью винтов, их верхние концы закреплены на верхней траверсе. Другие колонны отдельно закреплены на средней траверсе и рабочем столе, они поддерживают пространство для зажима образцов, чтобы было удобно проводить испытания на растяжение, сжатие, изгиб и другие. Когда масляный насос подает масло, чтобы рабочий поршень поднялся, рабочий стол также поднимается.

Верхняя и средняя траверсы имеют отдельно верхние и нижние зажимы. Средняя траверса поднимается и опускается благодаря вращению шарико-винтовой пары двух колонн. Вращение шарико-винтовой пары заставляет траверсу подниматься и опускаться. управления подъемом и опусканием осуществляется кнопками "вверх" и "вниз". Масляный цилиндр и поршень являются основными частями узла. Их контактные поверхности проходят тщательную обработку и содержат некоторый зазор и соответствующую масляную пленку, чтобы поршень мог свободно перемещаться, и трение было минимальным.

После того как масляный насос подает масло под высоким давлением в масляный цилиндр, масло поднимает поршень и траверсу, а также рабочий стол, чтобы нагрузка на образец постепенно увеличивалась.

Технические и конструктивные особенности гидравлических испытательных машин серии ЭВО не только гарантируют высокую точность при выполнении испытаний, но и открывают целый ряд дополнительных функций:

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

Климатическ�
