Камера радиационной защиты «ЭТНА.Квадра»

Купить

Задать вопрос о товаре

Камера радиационной защиты «ЭТНА.Квадра» предназначена для неразрушающего контроля сварных швов, литья и сложных узлов в авиа-, судо- и автомобилестроении.

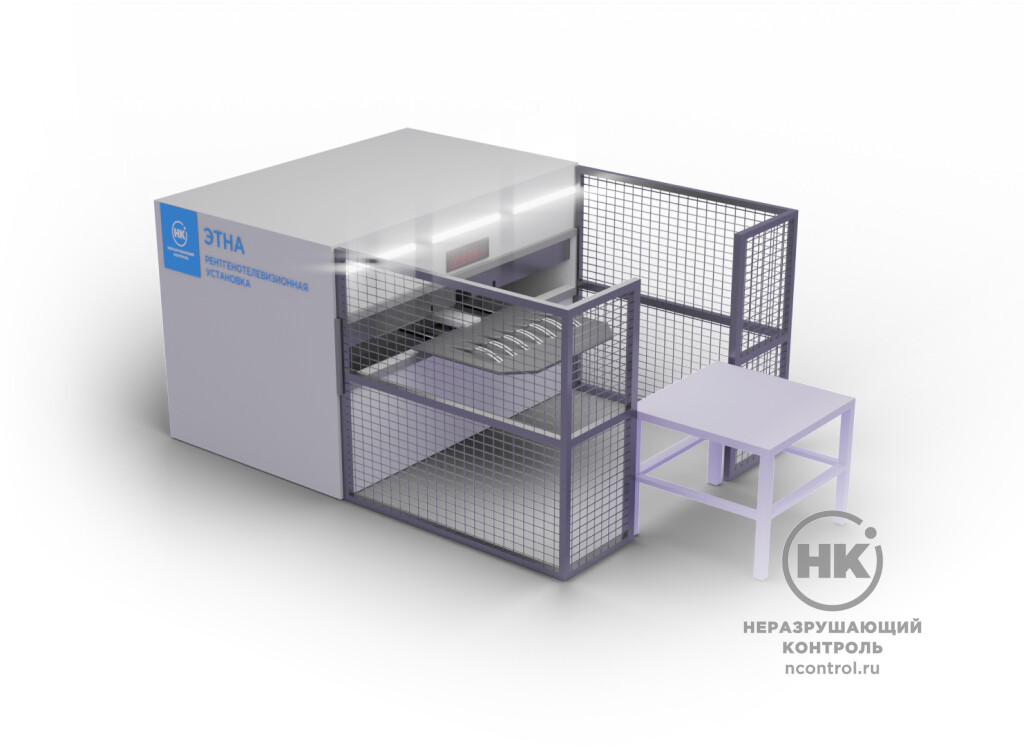

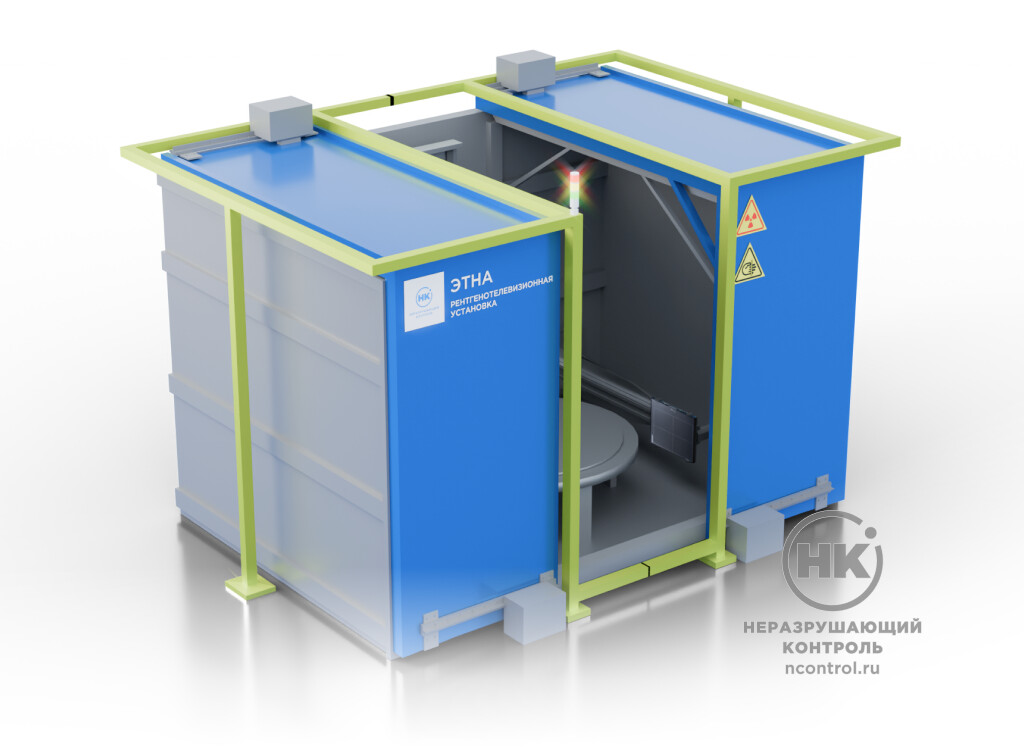

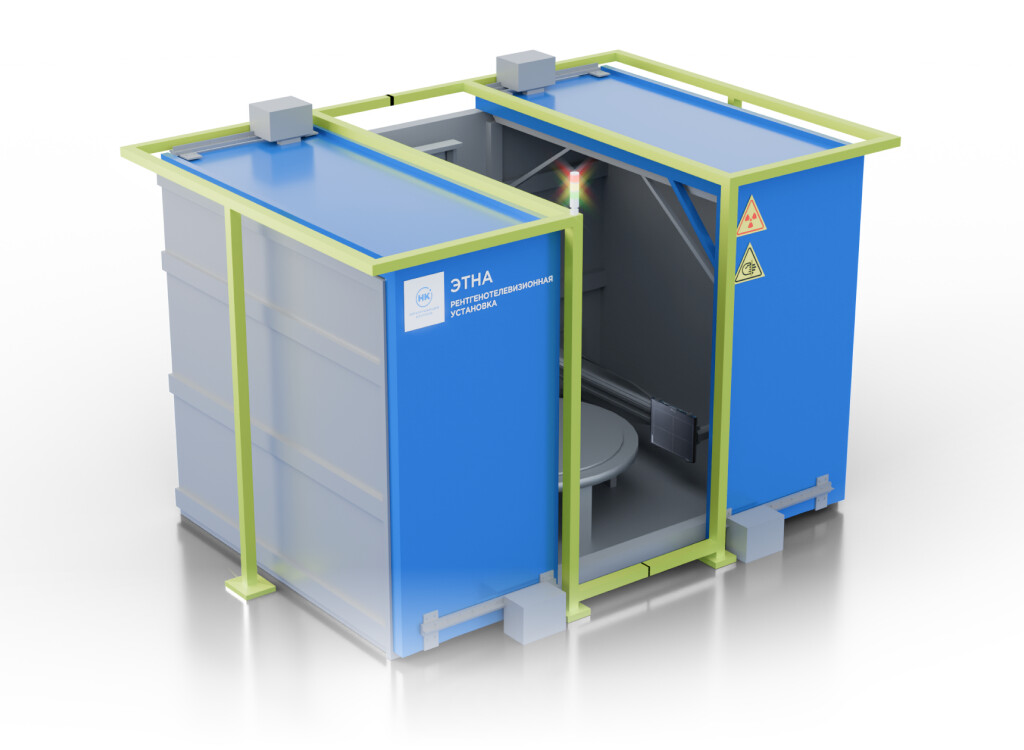

Уникальные Г-образные двери, открывающие одновременный доступ сбоку и сверху, значительно упрощают и ускоряют загрузку крупногабаритных объектов.

Конструкция камеры обеспечивает надежную радиационную защиту благодаря комбинированному использованию стального корпуса и свинцовых элементов. Высокая точность позиционирования манипуляторов в автоматизированном режиме. Ключевая особенность — система Г-образных дверей, которая обеспечивает беспрепятственный доступ сбоку и сверху, что позволяет загружать крупногабаритные объекты с помощью внешних манипуляторов.
Камера может быть подготовлена к модернизации до рентгенотелевизионной установки.

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Г-образные двери обеспечивают полный фронтальный и верхний доступ в камеру, что упрощает размещение крупных и сложных объектов, сокращая время на подготовку к контролю.
Система управления дверями автоматизирована и оснащена системами блокировки. Все манипуляции производятся с пульта оператора.
Камера выполнена из стали и свинца, что обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1,0 мкЗв/ч.
КРЗ соответствует требованиям СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»; СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения».

При модернизации до рентгенотелевизионной установки:

Манипулятор типа C-arm с 7 степенями свободы обеспечивает полную гибкость позиционирования рентгеновской трубки и детектора вокруг объекта. Эта технология позволяет подобрать оптимальный ракурс для сканирования самых сложных зон контроля.
Камера комплектуется поверенным средством измерения КЦР Цифракон с программным обеспечением «Дисофт», что обеспечивает метрологические измерения и создание цифрового архива снимков
Система автоматического управления обеспечивает точность позиционирования объекта и манипулятора

Особенности метода

Упрощенная загрузка объектов — благодаря конструкции с Г-образными дверями установка идеально подходит для контроля крупногабаритных изделий, которые невозможно или экономически невыгодно inspected в камерах с традиционным ограниченным доступом.
Автоматизированный контроль — ускорение процесса обследования объектов за счет исключения ручных операций.
Реализация в режиме реального времени — мгновенная обработка данных, возможность быстрой отправки результатов контроля для удаленной оценки, что ускоряет процесс принятия решений.
Программное обеспечение «Дисофт» — универсальный инструмент для обработки, интерпретации, точного измерения и архивирования данных, что сокращает затраты на расходные материалы и освобождает от необходимости содержать объемные архивы.
Многоуровневая защита — надежная охрана персонала от ионизирующего излучения и ошибки оператора.

Задачи

Проверка сварных швов сложных изделий в судостроении, авиационных и автомобильных комплексах
Контроль литья в различных отраслях промышленности
Контроль сложных узлов (подвеска, трансмиссия)

Устройство и функциональные возможности

В состав КРЗ «ЭТНА.Квадра» входит:

Камера радиационной защиты
Пульт управления дверями
Система безопасности
Видеонаблюдение

В состав РТУ «ЭТНА.Квадра» входит:

Камера радиационной защиты
Комплекс цифровой радиографии
Стационарный рентгеновский аппарат
Манипуляторы
Пульт управления
Система безопасности
Видеонаблюдение

"камера"
Камера радиационной защиты

Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена раздвижной двустворчатой дверью. Рентгенозащитная дверь открывается и закрывается автоматически.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.

Комплекс цифровой радиографии

Камера комплектуется детектором Цифракон

В зависимости от задачи и нормативной документации определяется модель детектора.
Измерения на Цифракон имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность. Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.

Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. ПК интегрирован в пульт управления.

Стационарный рентгеновский аппарат

Камера комплектуется стационарным рентгеновским аппаратом Этна-РА

Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

Также данная модель РТУ позволяет установить два рентгеновских аппарата в одной камере для увеличения диапазона решаемых задач.

Манипулятор

Манипулятор может быть оснащен 12 и более осями перемещения. Типы перемещений выбираются под задачи контроля, это могут быть:

вертикальное и горизонтальное перемещение рентгеновской трубки и детектора по независимым друг от друга осям
наклоны и повороты трубки и детектора
выезд\заезд и поднятие ложемента с деталью, вращение ложемента, горизонтальное перемещение ложемента

Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.

Пульт управления

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура.

Также управление работой рентгенотелевизионной установки «ЭТНА.Квадра» может выполняться с помощью программного обеспечения.

Плагины и программное обеспечение для работы с изображением и детектором

Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – программные обеспечения для тренировки трубки, ПО Дисофт.

ПО Дисофт – ПО для получения, обработки и архивирования изображений

Камера радиационной защиты «ЭТНА.Квадра» фото 1

Плагин – это специализированная программа для управления манипуляторами, запуска и настройки рентгеновского аппарата и предварительной оценки результатов

Камера радиационной защиты «ЭТНА.Квадра» фото 2

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.

Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

при неплотно закрытой (открытой) двери камеры;
при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка», на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

на пульте управления рентгенаппарата;
на главном пульте управления;
внутри камеры.

Нормативная документация

Качество получаемого радиографического изображения соответствует:

ГОСТ-ИСО 17636-2-2018 (класс А, B)
ГОСТ 29025-91
I кат. по ПНАЭ Г-7-010-89
РД-25.160.10-КТН-016-2

РТУ соответствует требованиям:

СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения».
