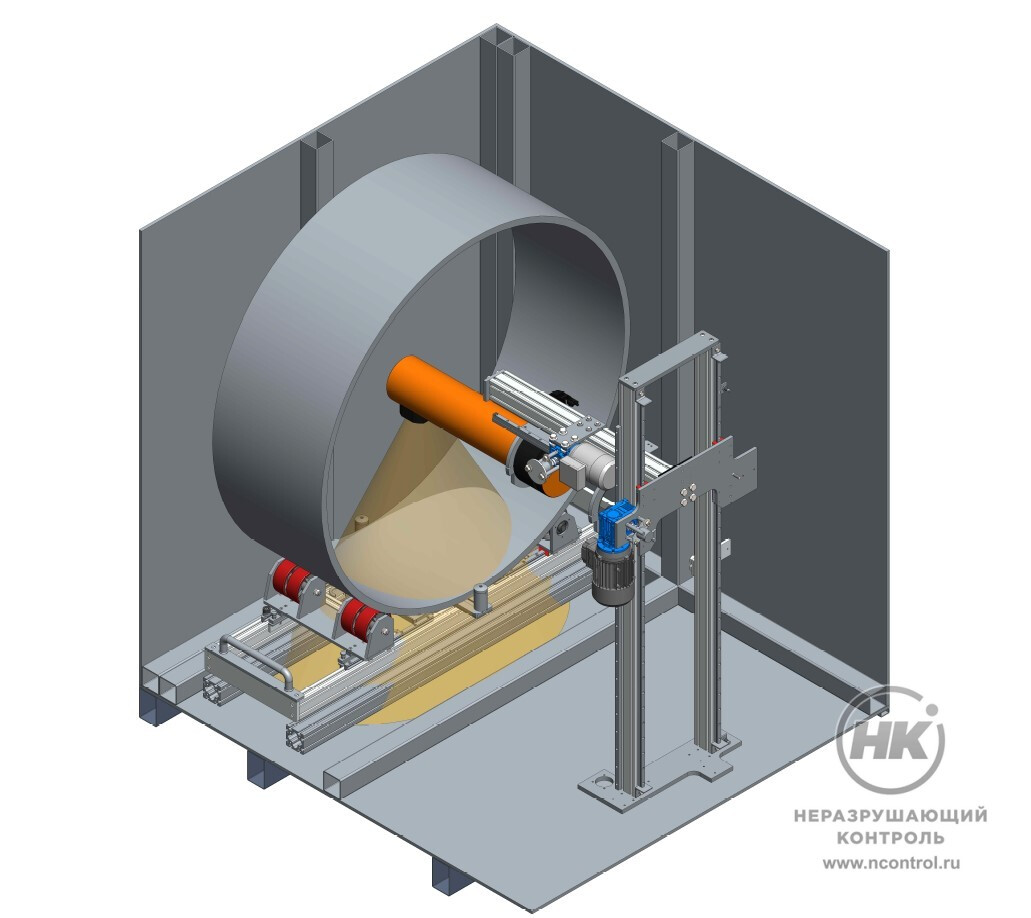

Рентгенотелевизионная система 76/200 в составе:
- Кабина радиационной защиты 2,5х2х2 м с элементами автоматизации, воротами из двух дверей, видеонаблюдением, поворотным столом и вентиляцией – 1 компл.
- Рентгеновский аппарат постоянного потенциала ЭРА42 или эквивалент с металлокерамической трубкой Umin=5 кВ, Umax=200 кВ, фокусным пятном 1,5 мм; с цифровым экспонометром ИРИ-К; со встроенными модулями памяти внутри блока излучателя и цифрового блока управления, сохраняющими во встроенной памяти данные эксплуатации: количество тренировок не менее 256 шт, программ экспозиции не менее 250 шт; со штативом манипулятором НК; –1 компл.- Плоскопанельный TFT детектор рентгеновского излучения до 450 кВ, c блоком управления, промышленным ПК и ПО Дисофт или эквивалент; со штативом-манипулятором НК. Размер рабочей области детектора не менее 25х32 см, SRbdetector не более 130 мкм, минимальное время экспозиции не более 0,1 сек, степень пыле и влагозащиты IP 67, энергонезависимая память детектора с объёмом хранения не менее 200 изображений, функция автоматического ввода маркировки, имитирующей свинцовую наборку на изображении в цифровом виде; –1 компл.
Комплексное решение в виде рентгенотелевизионной системы подходит для решения задач неразрушающего контроля больших производственных мощностей.
от 90°
Угол поворота поворотного узла каретки манипулятора
Качество получаемого радиографического изображения соответствует
- СТО ГАЗПРОМ 2-2.4-917-2014 (с изм.№1)
- РД-25.160.10-КТН-016-15
- ГОСТ-ИСО 17636-2-2018 (класс B)
- ГОСТ 7512 (1 класс).
Комплектация
- Камера радиационной защиты с элементами автоматизации
- Цифровой экспонометр «ИРИ-К»
- Комплекс цифровой радиографии
- Рентгеновский аппарат
- Пульт управления
- Комплектующие для р/а
- Алюминиевые транспортные футляры для блока излучателя и пульта управления
- Четырехножный металлический штатив
- Лазерное центрирующее устройство
- Паспорт
- Руководство по эксплуатации
- Проект размещения
- Экспертное заключение
Система может быть укомплектована дополнительным оборудованием по желанию заказчика:
- видеонаблюдение
- световые устройства
- дополнительные удерживающие устройства
- и др.
