Рентгеновский аппарат РПД-180 С

Купить
В избранноеВ избранное
СравнитьСравнить

РПД-180 С представляет собой модификацию переносного рентгеновского аппарата постоянного потенциала РПД-200 С с диапазоном напряжения от 70 до 180 кВ. Имеет боковой выход излучения, применяется для направленной схемы просвечивания в промышленной дефектоскопии. Может эксплуатироваться в суровых полевых условиях. Просвечиваемая толщина — до 35 мм по стали, при условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.

Рентгеновский аппарат РПД-180 С выпускается в северном исполнении и может работать при температурах от -40 °С. Герметичность конструкции блоков рентгенаппарата позволяет не бояться воздействия влаги, пыли или грязи. Устройства могут использоваться для выявления внутренних дефектов сварных соединений труб и других конструкций, кованых и литых изделий или заготовок из чёрных и цветных металлов. Для позиционирования аппарата выпускается большое количество дополнительных принадлежностей.

Устройство и ключевые параметры

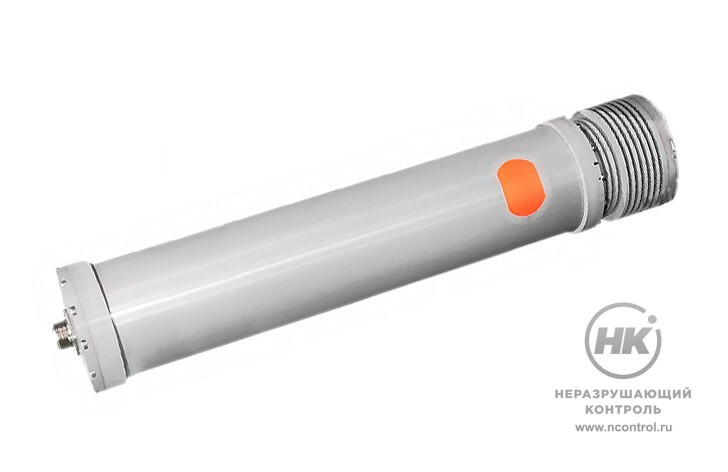

Моноблок аппарата РПД-180 С оснащается рентгеновской трубкой с заземлённым анодом и высоковольтным генератором, конструкция изолирована с помощью трансформаторного масла. Цилиндрическая форма корпуса имеет переменный диаметр. В узкой части размещаются всё функциональные узлы излучателя, в широкой — воздушный радиатор с вентилятором.

Максимальное значение постоянного анодного напряжения составляет 180 кВ, а постоянного тока анода во время экспозиции — 5 мА. Максимальная мощность на аноде 500 Вт. Направление выхода излучения перпендикулярно оси моноблока излучателя. Форма пучка прямая, коническая, с плоским углом при вершине 40°×60°. Фокусное пятно имеет диаметр 2-2,3 мм.

500  Вт
Максимальная анодная мощность

Номограмма направленного рентгеновского аппарата РПД-180 С

Контроль температурного режима

Во время работы моноблок РПД-180 С рекомендуется устанавливать вертикально, радиатором вверх. Это обеспечивает лучшие условия охлаждения за счёт оптимизации конвективных потоков масла внутри блока излучателя. Штатный режим работы с вентилятором обычно представляет собой цикл 1:1.

Встроенные датчики непрерывно контролируют температуру поверхности радиатора и анода рентгеновской трубки. Превышение допустимого температурного порога приводит к срабатыванию системы защиты от перегрева и немедленному отключению устройства. От холодного состояния до предельного нагрева аппарат может работать около 20 мин при окружающей температуре около +22 °С и штатном цикле работы.

Автоматическая тренировка трубки

Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя свинцовую заглушку или защитную хомут-диафрагму. Тренировку рентгеновской трубки РПД-180 С следует проводить после значительного перерыва в работе аппарата либо в случае появления признаков пробоя трубки или выводе соответствующего сообщения на дисплее пульта ДУ.

В настройках есть программы и предусмотрены специальные коды для выполнения длинной или короткой тренировок в автоматическом режиме. Продолжительность цикла тренировки может быть увеличена при возникновении аварийных ситуаций в процессе или появлении сообщения «ПРОБОЙ». Допустимо прекращение тренировки с кнопкой «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе аппарата.

Диапазон толщин по реестру СТО «Газпром»

Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-180 С это значение составляет до 42 мм по стали.

Габариты моноблока излучателя рентгеновского аппарата РПД-180 С без рукояток

Документы в PDF

Особенности

  • боковое расположение выхода ионизирующего излучения с телесным углом 40°×60°;
  • диапазон анодного напряжения 70 – 180 кВ;
  • световая и звуковая сигнализация работы в режиме излучения;
  • надёжная работа при температурах от -40
    до +40 °С;
  • система предварительного прогрева БПУ;
  • под заказ возможна настройка аппарата
    на 70 – 200 кВ, при мощности 400 Вт;
  • под заказ возможно исполнение аппарата с питанием от аккумуляторной батареи 48 В;
  • программы автоматической тренировки рентгеновской трубки и самодиагностики;
  • температурные датчики предотвращают перегрев аппарата.

Комплектация

  • моноблок излучателя и съемные рукоятки;
  • блок питания и управления со световой и звуковой сигнализацией рентгеновского излучения;
  • пульт дистанционного управления;
  • комплект соединительных кабелей;
  • ключ замка безопасности;
  • эксплуатационная документация;
  • транспортировочные ящики.

Принадлежности

  • система радиоуправления с модулем и пультом радиоканала и съёмными антеннами;
  • каретка для перемещения моноблока по кольцевому шву снаружи трубы;
  • устройства крепления аппарата к трубе;
  • блок вентиляторов;
  • лазерный прицел;
  • штатив.

Рентгеновский аппарат РПД-180 С принадлежности

Технические характеристики

Диапазон установок анодного напряжения 70 – 180 кВ, с шагом 1 кВ
Диапазон установок анодного тока 1 – 5,0 мА, с шагом 0,01 мА
Максимальная анодная мощность 500 Вт
Диаграмма рабочего пучка рентгеновского излучения прямая, коническая, направленная перпендикулярно оси блока излучателя
Величина плоских углов диаграммы направленности рентгеновского излучения 40°×60°
Размер фокусного пятна 2 – 2,3 мм
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин до 35 мм
Диапазон рабочих температур от -40 до +40 °С
Габариты моноблока излучателя Ø 120×610 мм
Масса моноблока излучателя 10 кг без рукояток
Габариты блока питания и управления 470×405×215 мм
Масса блока питания и управления 9 кг
