Рентгеновский аппарат «Арина-3»

Рентгеновский аппарат «Арина-3» [фото №1] Рентгеновский аппарат «Арина-3» [фото №2] Рентгеновский аппарат «Арина-3» [фото №3] Рентгеновский аппарат «Арина-3» [фото №4] Рентгеновский аппарат «Арина-3» [фото №5]
Рентгеновский аппарат «Арина-3» [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

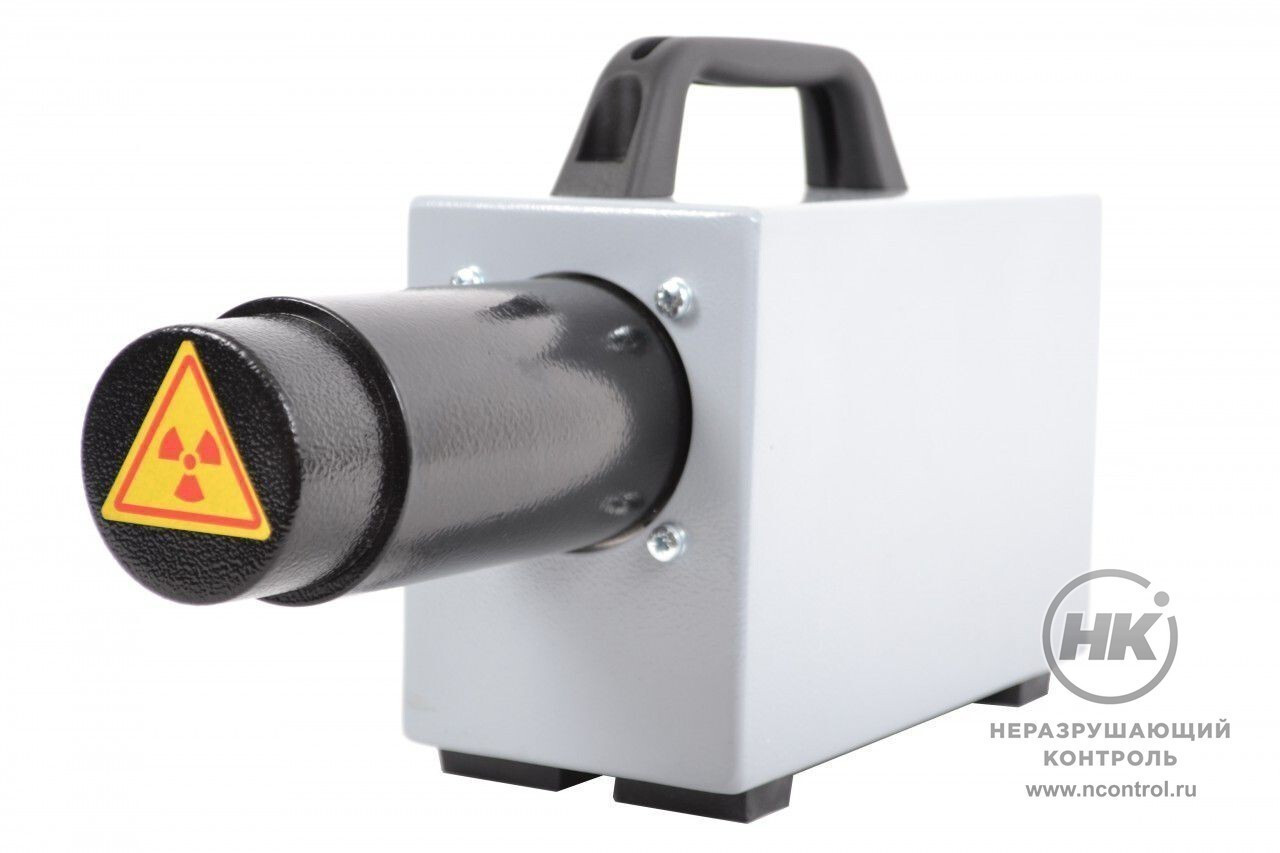

Импульсный рентгеновский аппарат «Арина-3» предназначен для направленного и панорамного просвечивания объектов. Просвечиваемая толщина по стали — 30 мм. Рабочее напряжение анода на рентгеновской трубке — 180 кВ.

Аппарат используют при контроле качества сварных швов трубопроводов, металлических сварных конструкций, листовых и профильных изделий, а также отливок и поковок из цветных и чёрных металлов.



3 мм
Диаметр фокусного пятна

Документы в PDF

Скачать карточку в формате PDF
СЭЗ
Руководство пользователя «Арина-3»
Руководство пользователя «Арина-3» с таймером
Руководство к указателям оптическим ЛУ-400Т, ЛУ-400Б
Инструкция к таймеру OMRON

Устройство

«Арина-3» состоит из рентгеновского моноблока и выносного пульта управления. Они соединяются кабелем длиной 20 м, что страхует оператора от облучения.

Рентген. аппарат «Арина-3» оснащён замком безопасности, для исключения несанкционированного использования. Также аппараты защищены от отсутствия нагрузки в цепи высокого напряжения. К примеру, когда не вставлен разъём высоковольтного кабеля.

При контроле качества сварных соединений трубопроводов желательно производить просвечивание из центра трубы. Это положение уменьшит время экспозиции, чем повысит срок службы аппарата.

Особенности

  • возможность направленного и панорамного просвечивания;
  • не требует специальных навыков работы.

Комплектация

  • блок рентгеновский;
  • пульт управления;
  • кабель соединительный 20 м;
  • кабель сетевой 220В;
  • кабель аккумуляторный 24В;
  • комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП;
  • комплект эксплуатационных документов.

Технические характеристики

Экспозиционная доза рентгеновского излученияне менее 154 мкКл/кг
(600 мР)
Амплитуда напряжения на рентгеновской трубке180 кВ
Диаметр фокусного пятна3 мм
Напряжение питания:
Однофазная сеть переменного тока220–230 В
Батарея аккумуляторов24±3 В
Потребляемая мощностьне более 150 ВА
Масса и габаритные размеры рентгеновского блока
масса5,5 кг
длина425 мм
ширина125 мм
высота215 мм
Масса и габаритные размеры пульта управления
масса6 кг
длина310 мм
ширина260 мм
высота150 мм
