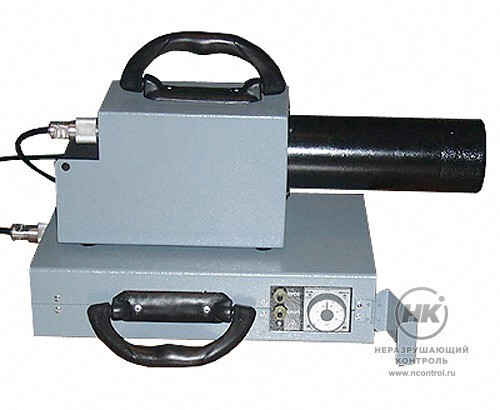

Рентгеновский аппарат «Арина-5»

Товар снят
с производства

В избранное

Сравнить

Рентгеновский аппарат «Арина-5» предназначен для контроля методом рентгенографии качества сварных соединений на магистральных газо- и нефтепроводах. Cнят с производства. Замена — «Арина-7».

Рентгеновский аппарат «Арина-5» обладает небольшим весом и размерами, что даёт возможность панорамного и направленного просвечивания. Большая жёсткость излучения в импульсе и повышенная средняя мощность в аппарате позволяют обеспечивать радиационный контроль стальных изделий толщиной до 60 мм, в зависимости от типа используемой рентгенплёнки и усиливающих экранов.

2 мм
Диаметр фокусного
пятна

Документы в PDF

Скачать карточку в формате PDF

Руководство к указателям оптическим ЛУ-400Т, ЛУ-400Б

Инструкция к таймеру OMRON

Особенности

возможность питания как от сети переменного тока 220 В 50 Гц, так и от аккумулятора 24 В;
мгновенная готовность к работе;

возможность направленного и панорамного просвечивания;
простота в эксплуатации.

Условия работы

относительная влажность воздуха до 98% при температуре +25 °С и при более низких температурах без конденсации влаги;
атмосферное давление 101,3+5,3-25,6 кПа
(760+40-200 мм рт. ст.);
диапазон температур от -40 до +50 °С.

Меры предосторожности

Во избежание перегрева рентгеновского блока и выхода его из строя, суммарная экспозиция за 1 час работы аппарата не должна превышать 15 минут.

Технические характеристики

Рабочее напряжение на трубке	250 кВ
Максимальная толщина просвечивания стали	60 мм
Диаметр фокусного пятна	2 мм
Питание	от сети переменного тока 220 В 50 Гц, от аккумулятора 24 В
Доза излучения за 1 мин на расстоянии 0,5 м от рентгеновской трубки	1 мР
Частота следования рентгеновских импульсов	12 – 15 Гц
Потребляемая мощность	300 Вт
Габариты излучателя	120×140×550 мм
Габариты пульта управления	120×320×330 мм
Масса излучателя	7,5 кг
Масса пульта управления	5 кг
