Рентгеновский аппарат «Арина-7»

Купить
В избранноеВ избранное
СравнитьСравнить

«Арина-7» — переносной рентгеновский аппарат импульсного действия, предназначенный для промышленной дефектоскопии методом рентгенографии. Удобен для работы в полевых условиях. Рабочее напряжение анода на рентгеновской трубке — 250 кВ. Прибор подходит для просвечивания большинства толщин, встречающихся на объектах контроля. При использовании флюоресцентных усиливающих экранов доступная толщина металла составляет до 40 мм по стали.

В импульсных рентгеновских генераторах невозможно регулировать ни анодный ток, ни анодное напряжение. Поэтому рекомендуется выбирать модель с напряжением, близким к оптимальному для просвечиваемой толщины.

Рентгеновский аппарат «Арина-7» на 250 кВ обрёл популярность среди дефектоскопов «Арина» как самая универсальная модель линейки. Использование аппарата в сочетании с различными типами рентгеновских плёнок и усиливающих экранов позволяет исследовать диапазон толщин, наиболее распространённых на контролируемых объектах.

Выбор плёнки и экранов, а также фокусного расстояния определяются требованиями к чувствительности контроля в соответствии с нормативно-технической документацией. Установку количества импульсов излучения для решения различных задач рентгенографии облегчают номограммы экспозиции. Зависимость экспозиции от толщины объекта при просвечивании стали можно проследить на графике.

250 кВ
Рабочее напряжение анода на рентгеновской трубке

Для работы с «Арина-7» рекомендуют использовать кроулер «Сирена-5»

Документы в PDF

Возможности контроля с «Арина-7»

Диаграмма направленности рентгенаппаратов серии «Арина» близка к 180°, что позволяет использовать направленную и панорамную схемы просвечивания. При контроле через две стенки для установки аппарата к трубе применяются специальные штативы и крепёжные приспособления. Однако, при возможности, предпочтительно панорамное просвечивание сварного соединения за одну экспозицию согласно схеме 5е, пункта 4,2а в ГОСТ 7512-82. Поместить рентгеновский аппарат в трубопровод помогут кроулеры или тележки.


Малогабаритные импульсные рентгеновские аппараты «Арина-7» служат в основном для контроля качества сварных швов магистральных трубопроводов в условиях стапеля и монтажа. Применение целесообразно в полевых условиях и для рентгенографирования труднодоступных участков, где затруднительно или невозможно использование более громоздких и тяжёлых аппаратов постоянного потенциала.

Аппараты «Арина-7» успешно используются на объектах предприятий ПАО «Газпром» и внесены в «Реестр средств неразрушающего контроля качества сварных соединений»; Заключение № 31323949-238-2017; Протокол № 31323949-238-055-2017. Помимо нефтегазовой отрасли рентгенаппараты семейства «Арина» востребованы на предприятиях атомной энергетики, судостроения, в сферах металлургической, авиационной и химической промышленности.

Об опыте сокращения времени одной экспозиции с 15 минут до 16 секунд при контроле с «Арина-7» читайте в нашей статье

Когда «Арина-7» вам подходит

  1. Применение рентгеновского генератора импульсного типа в комбинации с рентгеновской плёнкой и усиливающими экранами удовлетворяет требованиям к выявляемости дефектов и качеству снимков в соответствии с НТД. Для сокращения времени экспозиции можно использовать чувствительную плёнку и флюоресцентные или флюорометаллические экраны.
  2. Предполагается проводить выездные, полевые работы, либо часто менять положение аппарата относительно объекта контроля и переставлять его. Мобильность аппарата достигается малым весом и габаритами, а также возможностью питания от внешней аккумуляторной батареи.
  3. При небольшом объёме работ, с возможностью соблюдения режима «работа-отдых», при суммарном времени работы излучателя не более 15 мин в час в нормальных климатических условиях. Это исключит перегрев и продлит ресурс работы аппарата.
  4. Необходимо надёжное и бюджетное решение, т.к. стоимость импульсных аппаратов значительно ниже в сравнении со стоимостью аппаратов непрерывного действия. Однако, при финансовой выгоде следует учитывать меньший ресурс эксплуатации таких приборов.

Устройство рентгенаппарата «Арина-7»

В состав прибора входят рентгеновский блок, выносной пульт управления в ударопрочном кейсе и соединительные кабели: высоковольтный длиной 25 м, сетевой и аккумуляторный. Автономный источник питания не входит в комплектацию и при необходимости приобретается отдельно. При выездных работах можно воспользоваться бензиновым генератором.

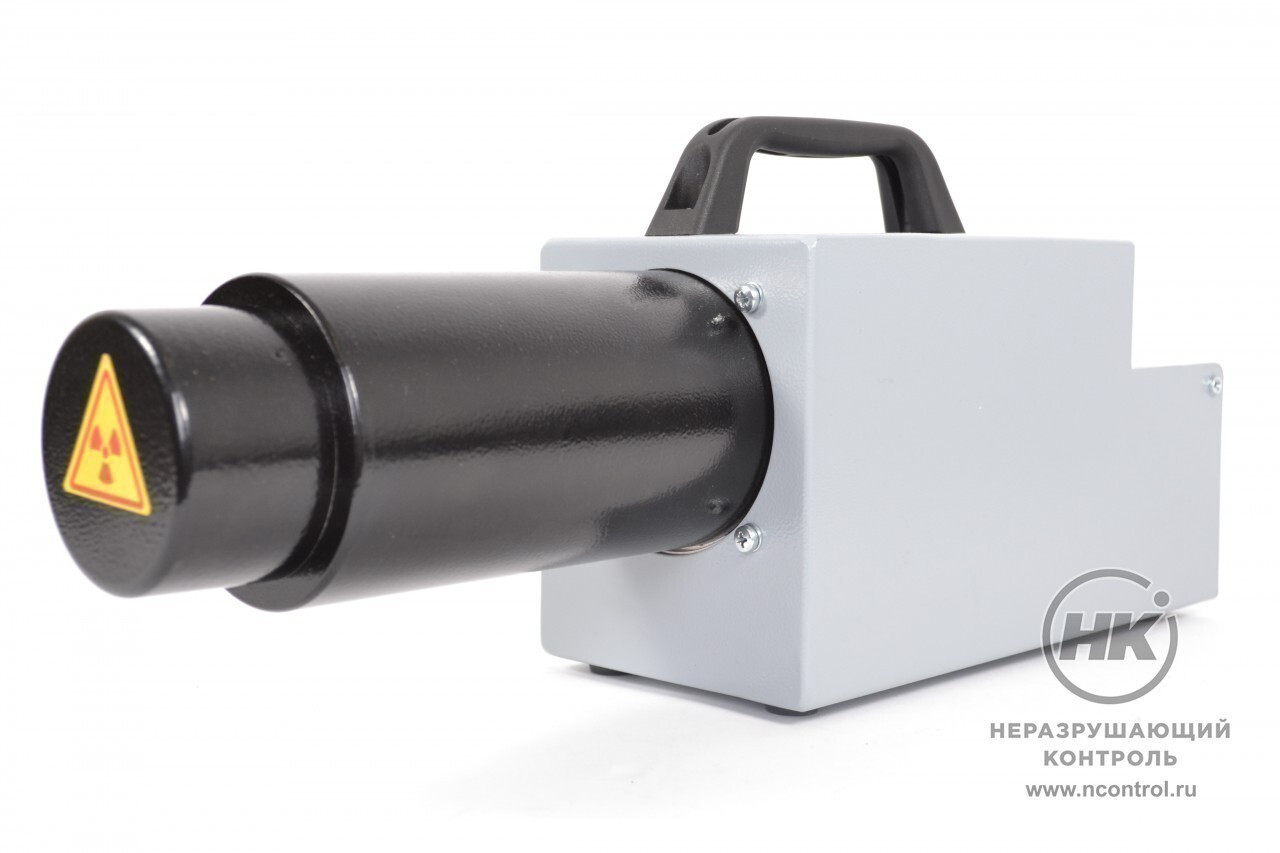

В блоке излучателя располагаются: рентгеновская трубка с холодным катодом, разрядник-обостритель, импульсный трансформатор, накопительные конденсаторы и газовый коммутатор. Рентгеновская трубка работает на фиксированных значениях тока и напряжения за импульс. Генерация вспышек излучения происходит в вакуумном промежутке трубки в момент взрывной электронной эмиссии, вызванной короткими наносекундными импульсами высокого напряжения на её электродах. Энергия поступает с питающего контура рентгентрубки, который повторяет один из вариантов схемы трансформатора Тесла.

Трансформатор Тесла использует резонанс частот двух колебательных LC-контуров, связанных между собой посредством электромагнитной индукции. Конденсатор первичного контура заряжается током высокого напряжения от внешнего источника электропитания. При пробое искрового промежутка разрядника цепь контура замыкается и остаётся на некоторое время замкнутой с затухающими высокочастотными колебаниями. Резонансные колебания во вторичном контуре вызывают кратное увеличение напряжения на его выходе.

Пульт управления содержит источник первичного напряжения в виде высокочастотного транзисторного генератора, таймер экспозиций, а также цепи управления и защиты, которые обеспечивают устойчивую работу устройства.

Внутри установлено термореле для защиты от перегрева, которое срабатывает при достижении пультом максимально допустимой температуры и выключает цепи питания. Об этом сигнализирует жёлтый светодиод на передней панели.

Особенности

  • малый вес и габариты;
  • простота в эксплуатации;
  • возможность направленного и панорамного просвечивания;
  • возможность питания как от стационарных сетей переменного тока, так и от автономных источников постоянного тока;
  • защита от отсутствия нагрузки в цепи высокого напряжения.

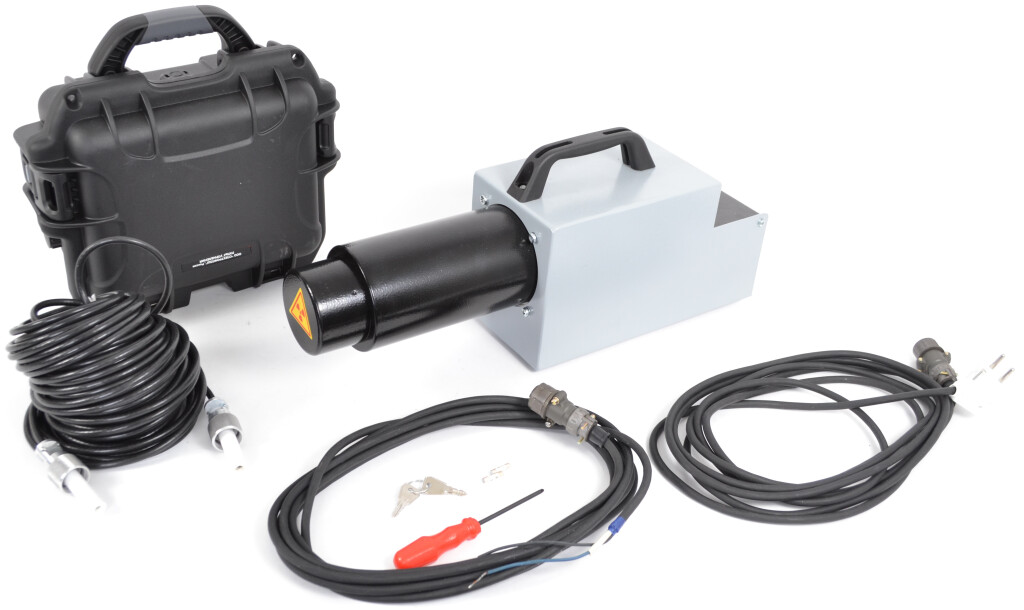

Комплектация

  • блок рентгеновский;
  • пульт управления;
  • кабель соединительный 20 м;
  • кабель сетевой 220В;
  • кабель аккумуляторный 24В;
  • комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП;
  • комплект эксплуатационных документов.

Технические характеристики

Экспозиционная доза рентгеновского излучения
не менее 258,7 мкКл/кг
(1000 мР)
Амплитуда напряжения на рентгеновской трубке 250 кВ
Диаметр фокусного пятна 2,5 мм
Напряжение питания:
однофазная сеть переменного тока 220–230 В
батарея аккумуляторов 24±3 В
Потребляемая мощность не более 250 ВА
Масса и габаритные размеры рентгеновского блока:
масса 7,9 кг
длина 515 мм
ширина 140 мм
высота 210 мм
Масса и габаритные размеры пульта управления:
масса 6,0 кг
длина 310 мм
ширина 260 мм
высота 150 мм

Рентгеновские аппараты «Арина»

  «Арина-1» «Арина-3» «Арина-7» «Арина-9»
Рабочее напряжение, кВ 180 180 250 300
Доза на расстоянии 500 мм за 1,5 минуты, мР 500 600 1000 1200
Фокусное пятно, мм  3 3 2,5 2,5
Максимальная просвечиваемая толщина стали для различных классов пленок, мм
AGFA D7 + Pb - - 20 25
AGFA F8 + RCF 15 20 25 30
AGFA F8 + NDT 1200  25 30 40 50
Масса излучателя, кг 8,9 5,5 7,9 8,1
Габариты излучателя, мм 530*125*210 420*125*215 515*140*210 520*135*215
