Рентгеновский аппарат «Шмель-250»

Б/у версия оборудования На складе есть б/у версия этого оборудования. Перейти в раздел трейд-ин

Портативный рентгеновский аппарат «Шмель-250» — бюджетное решение
для радиографического контроля сварных соединений и металлических изделий
в полевых условиях. Просвет по стали с флюоресцентными усиливающими экранами
до 45 мм. Напряжение на аноде — 250 кВ. Рабочая температура
окружающего воздуха от −30 °C до +50 °C.


Рентгеновский аппарат «Шмель-250» используется при прокладке и обслуживании газо- и нефтепроводов.  Подходит для контроля качества сварных соединений, кабелей, муфт, железобетонных, сотовых конструкций
и других полевых работ, требующих возможностей как направленного, так и панорамного просвечивания.


250
кВт

Напряжение на аноде

Номограммы для рентгенаппарата «Шмель-250»

Номограмма для просвета по стали на пленку D7+Pb

Номограмма для просвета по стали на пленку D8+RCF

Угол выхода излучения с коллиматором — 30; без коллиматора — 180°.Обе методики работы
можно найти в руководстве пользователя.

Конструкция и порядок работы

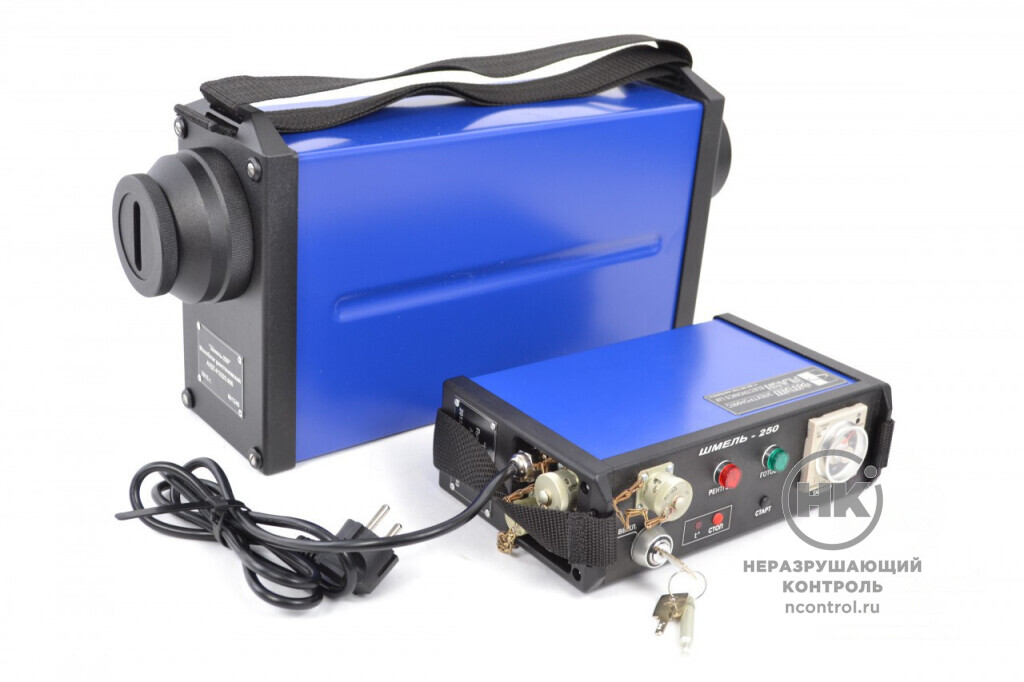

«Шмель-250» состоит из рентгеновского моноблока
с металлическим корпусом и пульта управления.

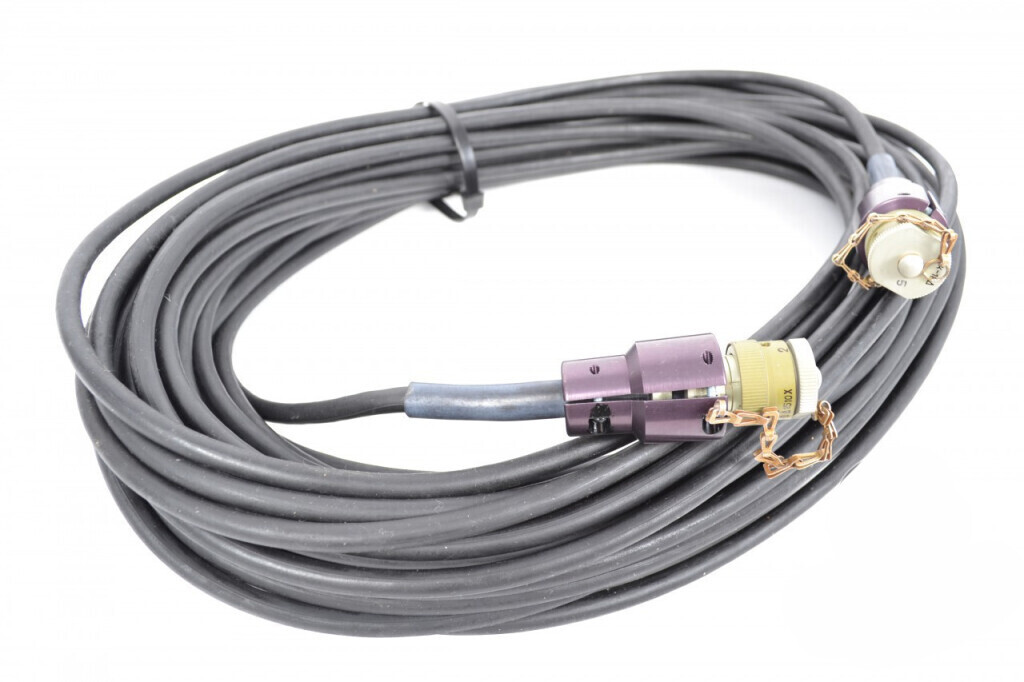

Они соединяются низковольтным морозостойким кабелем длиной 25 метров.

Для начала работы с прибором необходимо заземлить моноблок, соединить моноблок с пультом управления и подсоединить пульт к источнику питания 220В / 24В.

Важно проводить постоянные тренировки рентгеновской трубки. Это предотвратит преждевременный выход трубки из строя.

Конструкция рентгенаппарата

Рентгеновская трубка



ИМА5-320Д



В аппарате установлена трубка ИМА5-320Д с взрывной эмиссией.
На корпусе моноблока расположен индикатор включенного напряжения
на рентгеновской трубке, который остается активным в течение всего
времени экспозиции.

Расположение рентгеновской трубки в аппарате Шмель-250

Масса моноблока - 9 кг. В корпусе установлен вентилятор для охлаждения и датчик температуры,
при перегреве трубки срабатывает блокировка на включение.

Блок питания и управления

Конструктивно блок питания представляет собой элемент, преобразующий напряжение источника питания 220В
в напряжение питания аппарата «Шмель-250» и регулирующий его функции в процессе работы.


Между блоком управления и рентгеновским аппаратом «Шмель-250» должно быть расстояние
не менее 15 метров для избежания наводок
и излишнего перегрева.
Кабель, соединяющий рентгеновский аппарат и БПУ составляет 25 м, длина кабеля питания 1,5 м.






БПУ аппарата Шмель-250



25
М

Длина
соединительного кабеля

Дополнительные функции БПУ

  1. Если во время экспозиции произошел перегрев, пульт переходит в режим «Отложенная экспозиция» и автоматически включает аппарат после полного остывания для завершения экспозиции с оставшейся длительностью.
  2. Автоматический расчет оставшегося времени экспозиции в режиме «Отложенная экспозиция» можно запретить нажатием кнопки «СТОП».
  3. При включенном БПУ отсоединение/подсоединение кабеля управления не повлияет на расчет времени экспозиции, а только переведет пульт в режим ожидания.

Комплектация

  • рентгеновский моноблок;
  • пульт управления;
  • кабель соединительный;
  • кабель питания 24 В;
  • выносная сигнальная лампа;
  • кофр.

Принадлежности

  • криопробирка по 15 мл;
  • вставка плавкая;
  • обойма;
  • лампа;
  • винт.

Технические характеристики

Выходное напряжение 250 кВ
Угол выхода излучения с коллиматором — 30°
без коллиматора — 180°
Просвечиваемая толщина стали РТ-2 с флюоресцентными экранами — 54 мм
F-8 с флюорометаллическими экранами — 34 мм
D-7 со свинцовой фольгой — 26 мм
Потребляемая мощность 150 Вт
Напряжение питания переменное — 220 В
постоянное — 24 В
Вес рентгеновского моноблока 8,2 кг
Вес пульта управления 1,9 кг
Габаритные размеры рентгеновского моноблока 451 × 112 × 226 мм
Габаритные размеры пульта управления 245 × 75 × 155 мм
Длина кабеля соединительный - 25 м
питания - 1,5 м
