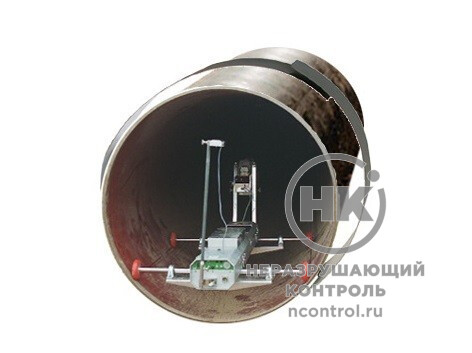

Рентгеновский кроулер «Крот» (Iris)

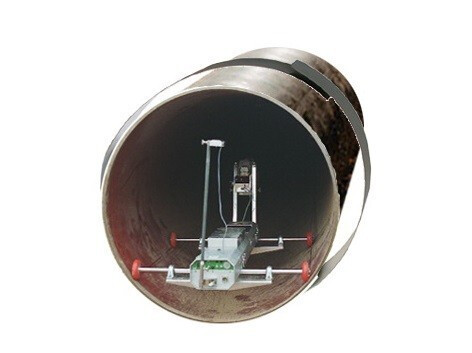

Рентгеновский кроулер «Крот» (Iris) [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Рентгеновские кроулеры серии «Крот» применяются для панорамного контроля кольцевых сварных соединений трубопроводов диаметром от 150 до 1500 мм. Используются для контроля труб толщиной не более 45 мм.

Кроулеры изготовлены на базе французской тележки IRIS. Передвигаются в трубе со скоростью до 16 м/мин.
на расстояние до 2 километров. Работают в связке с рентгеновскими аппаратами постоянного потенциала. Возможна комплектация гамма-изотопом со встроенным мотором-инжектором.

2 км
Автономная дистанция

Документы в PDF

Скачать карточку в формате PDF

Устройство

Управление прибором осуществляется с помощью радиоизотопных или магнитных реперов. Система аварийного возврата заставляет кроулер вернуться к точке старта в случае угрозы разряда аккумуляторов
или получения аварийного радиосигнала.

Герметичные свинцово-кислотные аккумуляторы не требуют обслуживания и не выделяют вредных газов.

Влагозащищенное исполнение позволяет работать в условиях повышенной влажности.

Модели

Х-85 предназначена для трубопроводов большого диаметра. Оптимальная толщина одной стенки трубы — не более 45мм. В комплектацию входит бензиновый генератор. Он позволяет работать с рентгеновскими аппаратами большой мощности и просвечивать большее количество стыков за один сеанс.

Х-25 предназначена для трубопроводов малых диаметров. Оптимальная толщина одной стенки трубы — не более 20 мм.
Х-76 предназначена для трубопроводов среднего диаметра. Оптимальная толщина одной стенки трубы — не более 30 мм.

Технические характеристики

Модели	«Крот Х-25»	«Крот Х-76»	«Крот Х-85»
Минимальный диаметр труб, мм	150	300	300
Максимальный диаметр труб, мм	500	1500	1500
Тип управления	магнитное или изотопное	электромагнитное или изотопное	электромагнитное или изотопное
Полный вес, кг	45	83	99 (с аккумуляторами и бензогенератором)
Длина без рентгеновского аппарата, мм	695 (с аккумуляторной батареей)	2700 (с аккумуляторной батареей)	2700 (с аккумуляторной батареей)
Скорость, м/мин	до 16	до 13	до 13
Допустимый уклон движения	30% - 16.6°	40% - 22.2°	40% - 22.2°
Допустимый изгиб трубы	10d	10d	10d
Рабочий диапазон температур, С	-40° … +80°	-40° … +80°	-40° … +80°
Тип аккумуляторов тележки	Ni/Cd	Свинцовый	Свинцовый
Емкость аккумуляторов тележки	24В 4А/час	24В 36А/час	24В 36А/час
Тип аккумуляторов рентгеновского аппарата	Ni/Cd	Свинцовый	Свинцовый
Автономная дистанция, км	2	2	2
Точность торможения, мм	± 5	± 5	± 5
Время экспозиции, сек	0 – 999	0 – 999	0 – 999
Задержка экспозиции, сек	0 – 30	0 – 30	0 – 30
Совместимые рентгеновские аппараты	MCT, ICM	MCT, ICM	MCT, ICM
Максимальное напряжение на трубке, кВ	до 160	до 250	до 360
Максимальный анодный ток трубки, мА	до 3	до 6	до 6
Максимальная мощность на аноде трубки, Вт	320	500	900
Максимальный вес аппарата, кг	до 12	до 29	до 50
Бензиновый генератор, кВт	-	-	2.1 кВт 6 часов
