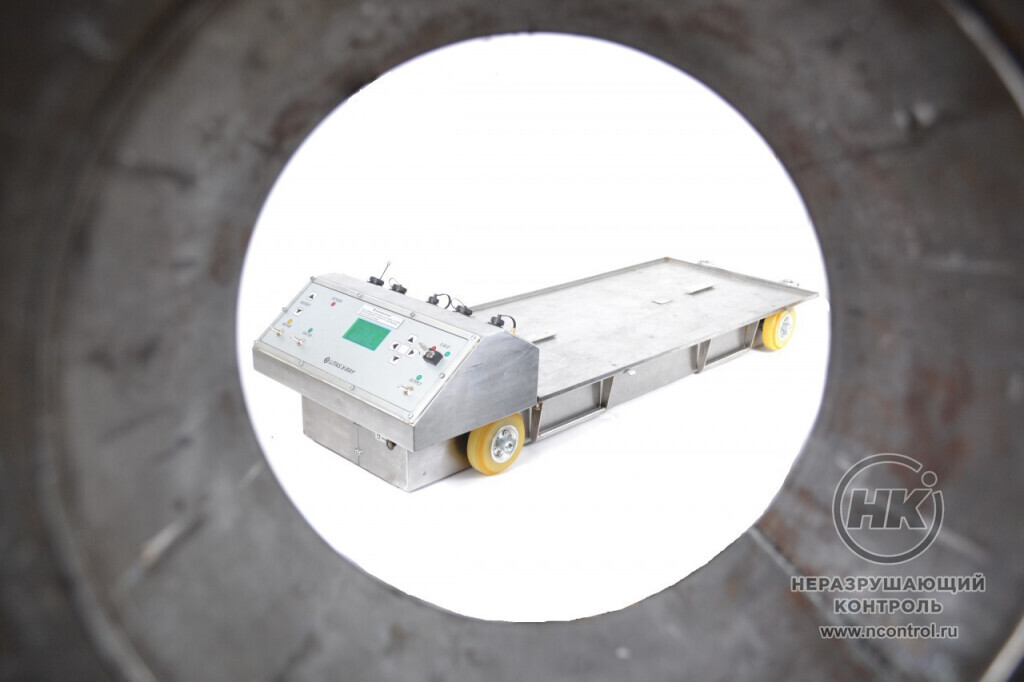

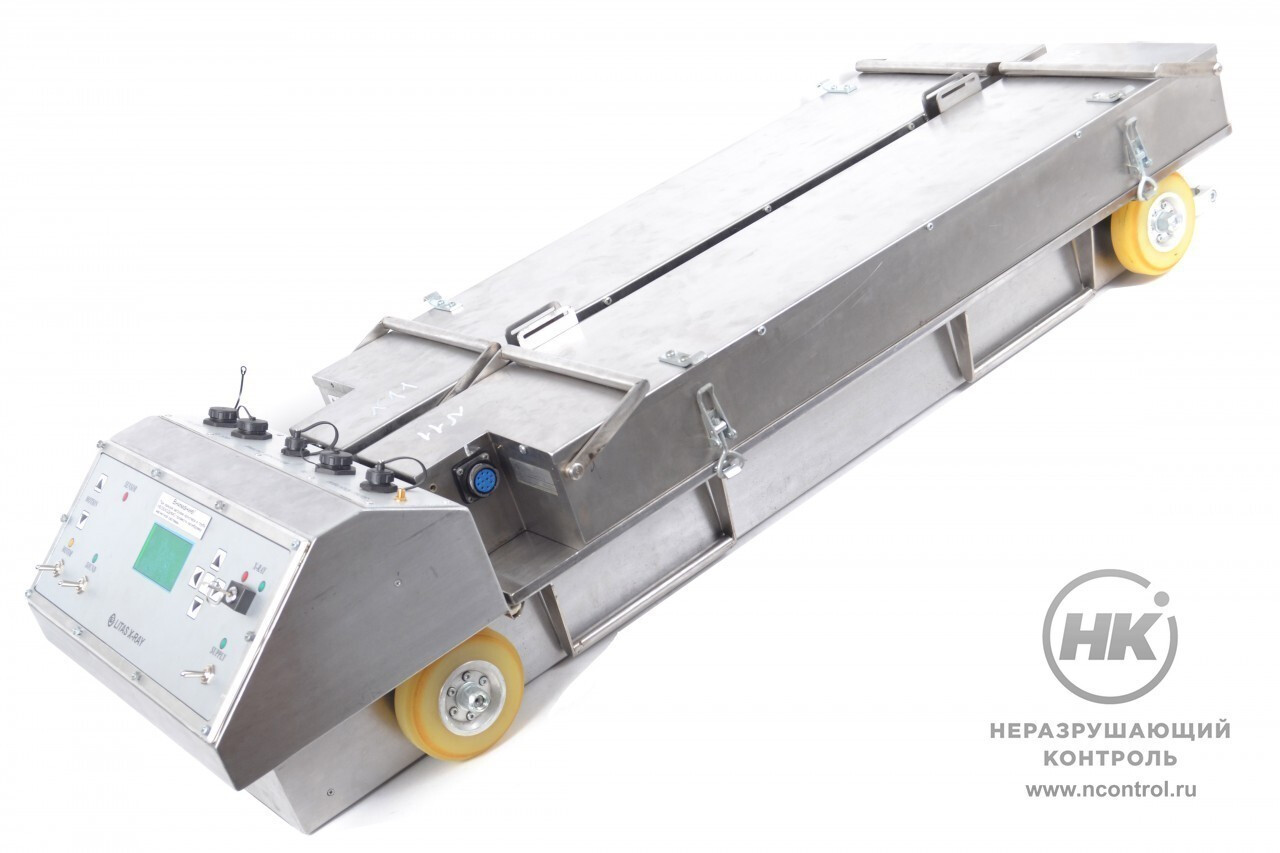

Рентгеновский кроулер «Арго 3»

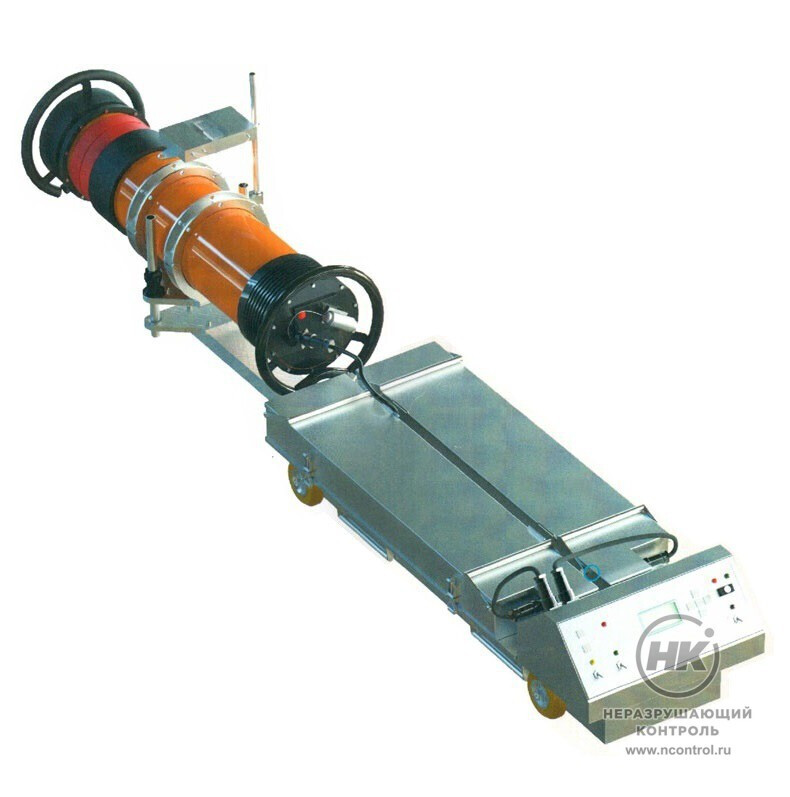

Рентгеновский кроулер «Арго 3» предназначен для панорамного контроля с аппаратами постоянного потенциала Eresco 32 MF4-C или 52 MF4-CL. Кроулер «Арго 3» работает
в трубопроводах диаметром 530 – 1420 мм. Оснащён подогревом блоков аккумуляторов и блока электроники для работы при -40 °С.

Кроулер «Арго 3» умеет поворачивать благодаря независимым приводам левых и правых колес. Наличие акселерометра позволяет регулировать мощность двигателя в зависимости от уклона трассы. Большой и управляемый крутящий момент приводов позволяет использовать кроулер на горных участках без замены редуктора.

Шасси кроулера «Арго 3» и рентгеновский аппарат Eresco питаются от разных батарей. Это исключает потерю прибора в трубопроводе из-за разряда батареи при длительных рентгеновских экспозициях.

Микропроцессорная магнитная система управления отвечает за точность и надежность срабатывания и автоматически адаптируется к толщине стенки трубопровода.

13  м/мин
Скорость передвижения

Особенности

  • системы измерения угла уклона с интеллектуальным контроллером приводов различает уклон и препятствия;
  • минимальные усилия по замене полуосей, при переход на трубу другого диаметра;
  • кроулер оснащён системами контроля заряда аккумуляторов, начала и конца трубы, наличия высокого уровня жидкости в трубопроводе, наличия излучения, наличия препятствия;
  • контроллер запоминает рельеф прямого пути и рассчитывает необходимую остаточную емкость аккумуляторов для возврата кроулера;
  • кроулер оснащен системой звукового оповещения состояния через стенку трубопровода;
  • система отключения приводов и разблокировки колес позволяет легко выкатить кроулер из трубы в аварийных случаях.

Комплектация

  • основное шасси 4 × 4;
  • электронный блок управления;
  • аккумуляторный блок;
  • рентгеновский аппарат;
  • зарядное устройство;
  • магнитная система управления;
  • крепежное устройство для р/а;
  • набор транспортных контейнеров и футляров;
  • устройство для сборки, настройки и закатывания кроулера в трубу;



  • набор расширительных валов;
  • система радиовозврата;
  • комплект ЗИП;
  • блок предупредительных звуковых/визуальных сигналов;
  • санитарно-эпидемиологическое заключение;
  • инструкция по эксплуатации;
  • сертификат соответствия на кроулер;
  • комплект горных редукторов.

Технические характеристики

Минимальный диаметр трубопровода 530 мм
Максимальный диаметр трубопровода 1420 мм; 1820 мм –опционально (не входит в базовый комплект)
Общая длина без излучателя 1240 мм
Общий вес кроулера без излучателя
Общий ресурс
Общий вес
источник питания шасси –48Вх20 Ач=960 ВАч -59 кг -шасси;
источник питания р/а -120 В х 20Ач=2400 ВАч -2х37,5 кг 3360 ВАч – 134 кг
Каждый дополнительный блок 2 х 37,5 кг
Выходное напряжение на трубке (рентгеновский аппарат) Eresco 32 MF4-C или
Eresco 52 MF4-CL – постоянного потенциала с выпрямленным напряжением
Размер фокуса 0,4 × 4
Источник питания 48 В шасси – литий-ферум-фосфатные;120 В – р/а - свинцово-кислотные батареи
Мощность мотора 2 × 0,34 л.с.
Колеса фасонный полиуретан со съёмными шинами (летние и зимние
Торможение динамическое
Диапазон рабочей температуры -40 +70 °С
Подогрев системы да, внутренний с термостатированием
Зимняя смазка в редукторе для планетарных редукторов нет необходимости
Рабочая влажность 90 %
Скорость передвижения 0-13 м/мин

Вся продукция Россия
