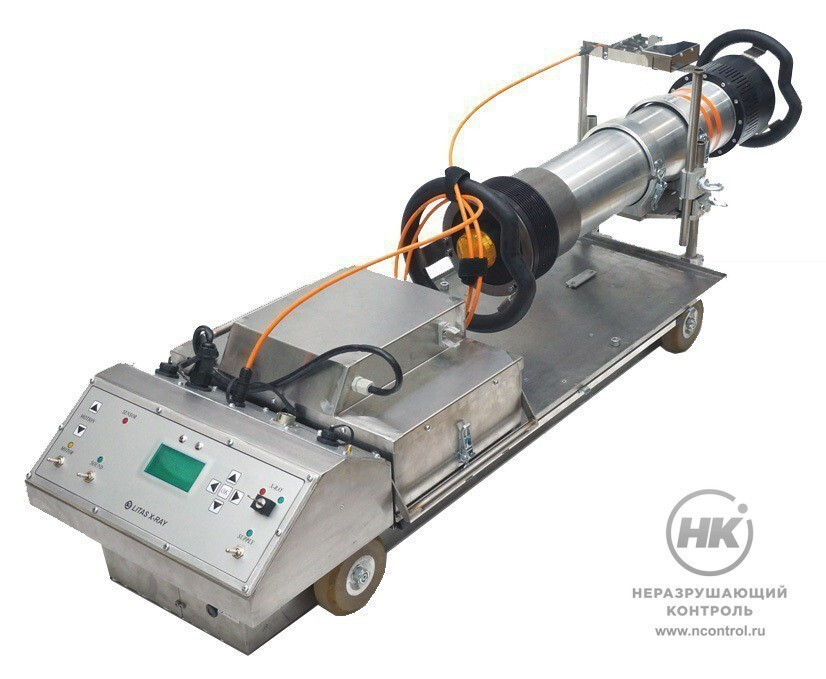

Рентгеновский кроулер «Арго-2»

Рентгеновский кроулер «Арго-2» применяются для панорамного контроля кольцевых сварных соединений трубопроводов диаметром от 530 мм. Используется в связке с рентгеновскими аппаратами постоянного потенциала «Радон».

Кроулер преодолевает 2,5 км в одном направлении и 5 в обоих. КПД увеличен благодаря бесколлекторным двигателям и планетарным редукторам. Редукторы не нуждаются в каком-либо обслуживании на протяжении всего периода эксплуатации кроулера.

«Арго-2» преодолевает повороты и самостоятельно выравнивается на изогнутых поверхностях. Сохраняет рельеф прямого пути и ведёт расчёт остаточной ёмкости аккумуляторов для возврата в исходную точку.

В шасси встроен блок управления рентген-аппаратом, DC/DC-конвертер, аккумуляторные блоки и бесколлекторные двигатели. В том же моноблоке предусмотрены планетарные редукторы. В корпусе предусмотрен блок управления с плёночной морозостойкой плёнкой и индикаторами.

Встроенный акселерометр помогает регулировать крутящий момент. Благодаря этой опции кроулеры «Арго-2» отлично себя показывают на горных участках. Заменять редуктор и корректировать передаточное число не нужно. Интеллектуальный контроллер приводов распознаёт все уклоны и препятствия, что делает управление устройством более безопасным.

У кроулера сниженный центр тяжести. За счёт этого вероятность опрокидывания снижается до минимума – дополнительные опоры можно не задействовать.

Французская система магнитного управления предусматривает использование всего трёх кнопок.

6  км
Автономная дистанция

Особенности

  • функция разблокировки колёс и полного отключения приводов;
  • раздельное питание шасси и рентген-аппарата;
  • встроенный внутренний обогрев с термостатированием шасси и аккумуляторных блоков.

Комплектация

  • шасси;
  • 1 комплект источников питания для рентгеновского генератора со встроенным обогревом;
  • крепёжные устройства рентгеновских генераторов на диаметры 530–720 мм и 820–1420 мм;
  • магнитная система управления;
  • система радовозврата;



  • 2 многоканальных зарядных устройства для источников питания шасси и рентген-аппарата;
  • комплект наборов полуосей (3x4 шт.) для труб различных диаметров;
  • 2-х стабилизатора для источников питания;
  • паспорт и инструкция по эксплуатации;
  • 4-х транспортных контейнеров;
  • комплект ЗИП.

Технические характеристики

Минимальный внешний диаметр исследуемой трубы 530 мм
Автономная дистанция 3 км (в одном направлении);
6 км (в обоих направлениях)
Предельно допустимый уклон 30°
Количество моторов 2 шт.
Мощность каждого мотора 250 Вт (0,34 л.с.)
Скорость передвижения 20 м/мин
Точность торможения ±5 мм
Допустимый диапазон температур от -40 до +70 ˚С
Масса основного шасси (с учётом аккумуляторов блоков питания) 78 кг
Масса блока двух аккумуляторов 20 Ач 66 кг
Дополнительная комплектация - устройства для сборки, настройки и закатывания кроулера в трубу;
- фосфатные аккумуляторы;
- корпус из нержавеющей стали
