Цифровые детекторы DXR250C-W и DXR250U-W

DXR250C-W и DXR250U-W — беспроводные плоскопанельные детекторы для рентгеновской дефектоскопии. Портативные и надёжные устройства обеспечивают быстрый и эффективный контроль промышленных объектов в полевых условиях. Размеры области детектирования для DXR250C-W составляют 200×200 мм, для DXR250U-W — 405×405 мм.

При разработке плоскопанельных детекторов в компании GE учли опыт исследований в области рентгеновского контроля в медицине и промышленности. Оптимизированный детектор на базе сцинтиллятора из оксисульфида гадолиния и шагом пикселя 200 мкм обеспечивает повышенную дозовую чувствительность и позволяет сократить продолжительность экспозиции. Это не только оптимизирует рабочий процесс, но и способствует большей безопасности персонала.

Типичными областями применения DXR250C-W и DXR250U-W являются проверка внутренней целостности изделий и объектов различных размеров, исследование толщин стенок на предмет коррозионного или эрозионного повреждения, контроль качества сварных швов трубопроводов, соединений труб с опорами, а также работы на высотных конструкциях производственных объектов.

200  мкм
Шаг пикселя

Цифровой плоскопанельный детектор DXR250C-W

Модель DXR250C-W

  • Компактный и мобильный, имеет массу 3,5 кг и толщину всего 25 мм.
  • Идеально подходит для труднодоступных мест, где требуется максимальная портативность.
  • Область детектирования 200×200 мм.
  • Размер изображения 1024×1024 пикс.
  • Гигабитный Ethernet, выделенная линия,
    Wi-Fi 802.11g.

Цифровой плоскопанельный детектор DXR250U-W

Модель DXR250U-W

  • При большем размере активной области имеет массу всего 5 кг и толщину 26 мм.
  • Подходит для контроля промышленных изделий средних и крупных размеров.
  • Область детектирования 405×405 мм.
  • Размер изображения 2048×2048 пикс.
  • 100 Мбит Ethernet с подключением к разъёму аккумулятора, Wi-Fi 802.11g.

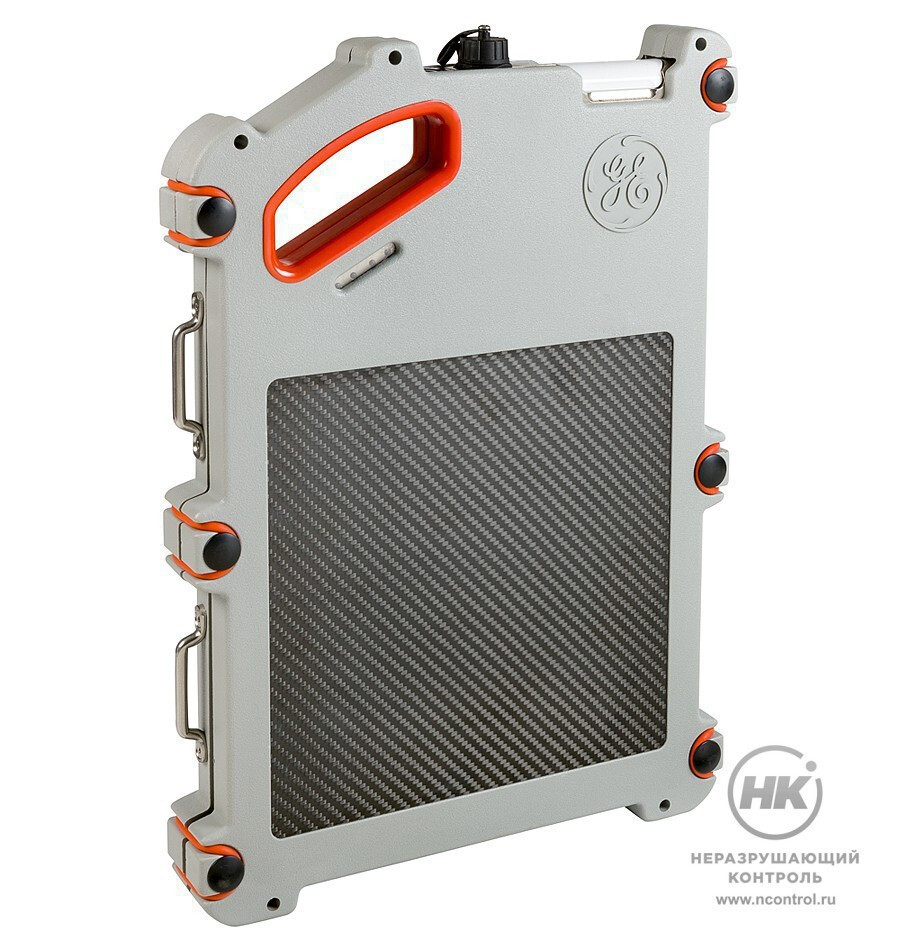

Жёсткие защитные футляры повышенной прочности

Ударопрочная конструкция

Промышленное исполнение детекторов позволяет проводить рентгеновский контроль даже в жёстких условиях. Корпус из алюминия защищён от попадания пыли и влаги, имеет подкладку для погашения вибраций и экран из углеволокна на лицевой стороне. Электронные компоненты защищены от воздействия ионизирующего излучения с помощью экранирования. Кроме того, обе версии детекторов работают в расширенном температурном диапазоне.

Отдельно поставляются особо прочные эргономичные футляры для DXR250C-W и DXR250U-W. На них имеются проушины для монтажа детекторов и накладки для усиления защиты от механических повреждений. В числе дополнительных устройств также представлены ноутбуки с усиленными ударопрочными корпусами для суровых условий работы. Портативные ПК содержат предустановленное фирменное программное обеспечение Rhythm.

Максимальная мобильность

Применение технологий доступа по Wi-Fi и аккумуляторного питания упрощает перемещение детекторов на объектах контроля и повышает эффективность работы с ними. Беспроводная связь по стандарту 802.11g с дальностью действия до 80 м поддерживает алгоритм шифрования WEP2. Доступны варианты прямого подключения для максимально быстрой передачи изображения или через точку доступа для увеличения расстояния распространения сигнала.

Плоскопанельные детекторы DXR250C-W и DXR250U-W могут работать от встроенного аккумулятора с возможностью замены в процессе работы либо от дополнительного источника питания. Литий-ионные аккумуляторы имеют встроенный индикатор состояния заряда. Можно использовать режим энергосбережения для более продолжительной работы устройства.

Программное обеспечение Rhythm

Пакет ПО Rhythm представляет собой универсальную и адаптируемую платформу с модульной структурой, благодаря которой пользователи могут создавать конфигурации под индивидуальные задачи.

  1. Модуль Rhythm RT DR Acquire служит для получения цифрового изображения и информации о нём в формате DICONDE с возможностью дальнейшей передачи и хранения снимков.
  2. Модуль Rhythm Review предоставляет доступ к функциям оптимизации и анализа изображений, администрирования, составления отчётов и архивирования согласно стандарту DICONDE.
  3. Для сокращения начальных затрат на проведение цифрового рентгеновского контроля есть модуль Rhythm RT Lite, разработанный специально для новичков. Он имеет простой, интуитивный интерфейс для получения и обработки изображений без предварительной подготовки оператора.

Полный пакет модулей программного обеспечения RhythmПолный пакет модулей программного обеспечения

Интерактивный режим управления DXR250C-W и DXR250U-W с помощью ПО позволяет контролировать состояние сетевого подключения детектора и отслеживать такие параметры, как мощность радиосигнала и уровень заряда аккумулятора. Реализована возможность синхронизации с импульсными рентгеновскими аппаратами, время экспозиции одного кадра увеличено до 150 секунд, что значительно расширяет области применения детекторов.

Особенности

  • размеры рабочего поля сцинтиллятора для DXR250C-W составляют 200×200 мм, для DXR250U-W — 405×405 мм;
  • настройка системы, получение изображений и обработка данных упрощены благодаря мощным режимам связи Wi-Fi;
  • беспроводная связь с дальностью действия до 80 м и аккумуляторное питание для максимальной мобильности устройств;
  • возможны варианты подключения напрямую или через точку доступа;
  • максимальное время экспозиции одного кадра составляет 150 с;
  • диапазон рабочих температур от -20 до +50 °C;
  • функциональное программное обеспечение Rhythm с модульной структурой и полной поддержкой стандарта DICONDE;
  • возможность мониторинга силы радиосигнала, температуры детектора и заряда аккумулятора в интерактивном режиме;
  • ударопрочная пыле-влагозащищённая конструкция корпуса и дополнительные защитные кожухи;
  • индикация состояния заряда аккумуляторов и режим энергосбережения;
  • возможность работы с импульсными рентгенаппаратами.

Технические характеристики

Модель DXR250C-W DXR250U-W
Размер активной области 200×200 мм 405×405 мм
Формат изображения полный 1024×1024 пикс.,
сжатый 512×512 пикс. / центр области исследования 512×512 пикс.
полный 2048×2048 пикс.
Интерфейс подключения гигабитный Ethernet (выделенная линия), Wi-Fi 802.11g, напрямую или через точку доступа 100 Мбит Ethernet с подключением к разъёму аккумулятора, Wi-Fi 802.11g, напрямую или через точку доступа
Габариты 408×257×25 мм (30 мм в зоне аккумуляторного отсека) 600×460×26 мм (28 мм в зоне аккумуляторного отсека)
Масса с аккумулятором 3,5 кг 5 кг

Общие характеристики детекторов

Панель детектора аморфный кремний
Материал сцинтиллятора оксисульфид гадолиния
Шаг пикселя 200 мкм
Аналого-цифровое преобразование 14 бит
Минимальное время экспозиции 130 мс
Максимальное время экспозиции 150 с
Динамический диапазон 10 000:1
Диапазон рабочих температур от -20 до +50 °C  (при высоких температурах в указанных пределах динамический диапазон уменьшается)
Рабочая влажность воздуха относительная 10-90%, без конденсации влаги
Температура хранения от -40 до +70 °C
Питание литий-ионный аккумулятор 11,1 В; 1,85 А/ч; 21 Вт/ч
Индикатор состояния заряда есть, встроенный

Устройство электропитания

Входное напряжение 100 – 240 В
Выходное напряжение 12 В постоянного тока
Частота 50 – 60 Гц
Кабель отсоединяемый, длина 3 м
Габариты 105×60×240 мм
Масса 0,7 кг

Зарядное устройство

Тип 2 отсека, 3 уровня, автономное, совместимо со Smart Battery System (SBSBus)
Электропитание 30 В постоянного тока на входе, включая широкодиапазонное электропитание
Функции последовательный заряд, калибровка аккумулятора в левой секции
Индикатор состояния светодиодный
Габариты 175×124×58 мм
Масса 440 г

Маршрутизатор / точка доступа

Тип беспроводной
Скорость 150 Мбит/с
Характеристики беспроводного соединения IEEE 802.11b, IEEE 802.11g, IEEE 802.11n,; 2,4 - 2,4835 ГГц; поддерживает протокол WEP 64/128 бит, WPA-PSK/WPA2-PSK, беспроводная фильтрация MAC, возможность включения/отключения, транслирование идентификатора SSID
Питание встроенный перезаряжаемый аккумулятор 2 000 мА/ч, 5 В постоянного тока; внешний адаптер питания 1,0 А, микро-USB
Габариты 100×62×16 мм
Масса 94 г
