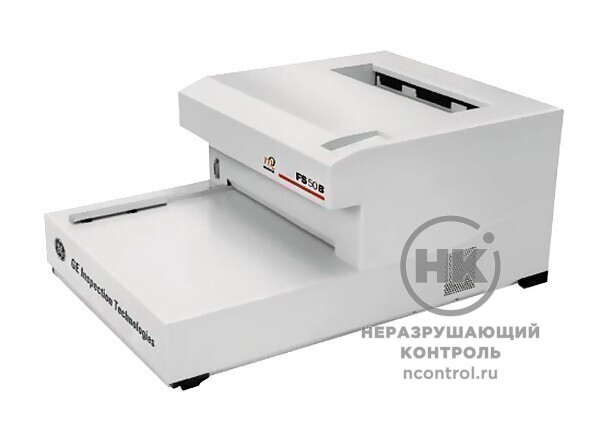

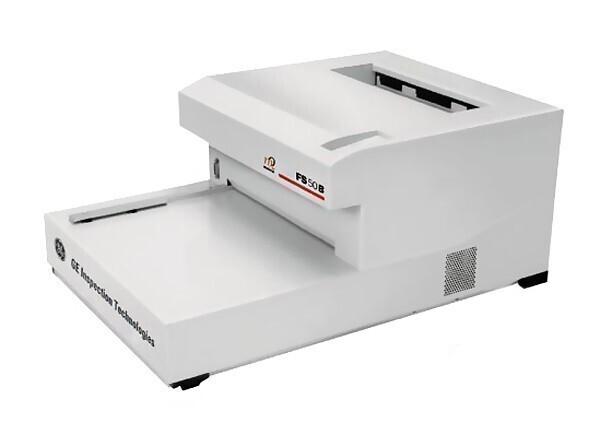

Оцифровщик рентгеновских пленок/Дигитайзер FS50 / FS50B

Купить

Задать вопрос о товаре

В избранное

Сравнить

Дигитайзеры FS50 / FS50B класса DS предназначены для оцифровки рентгеновских снимков в промышленной радиографии. Обрабатывают плёнки любой длины, шириной до 35 см. Модель FS50B уникальна в плане обработки диапазона плотности D 0 - 4.70; модель FS50 подходит для обработки в диапазоне 0 - 4,0 D.

Подходят для работы в лабораторных условиях, при необходимости большой точности дигитайзера, например, при оцифровке архива. Подойдут для оцифровки плёнки любого формата. Подробная статья о выборе оцифровщика.

Применяются в нефтегазовой промышленности, авиации, энергетике, строительстве и медицине.

DS
Класс качества оцифровщика

Документы в PDF

Скачать карточку в формате PDF

Конструкция оцифровщика и принцип работы

Управление оцифровщиком осуществляется оператором через приложение на ПК. Перед этим пленку шириной до 35 см нужно позиционировать одним концом в податчик вручную. Длина плёнки не ограничена.

Внутри сканера плёнка протягивается роликовой системой. Главный конструктивный элемент, заключенный в стальном корпусе оцифровщика - зеркальная система, позиционирующая гелий-неоновый лазерный луч относительно плёнки. Линза высокого качества сохраняет лазер неизменным во всех точках сканируемого участка пленки. Источник света - HeNe лазер 632.8 нм, уровень сигнала определяется степенью ослабления интенсивности света.Благодаря логарифмическому процессу усиления пленка переводится в цифровой вид с высоким соотношением сигнал / шум.

Пленка, прошедшая сканирование, перемещается в выходной лоток.

Программное обеспечение Rhythm Viewer

ПО для обработки полученных при оцифровке данных, создания отчетов и дальнейшей архивации. Форматы изображений на выходе - TIFF, BMP, JPEG и DICONDE.

Выбор режима сканирования проводится с ПК оператора. У FS50B есть 3 режима сканирования: стандартный, режим с повышенным качеством и режим с повышенной скоростью. В высокоскоростном режиме сканер может оцифровать пленку 35 x 43 мм за 7 секунд.

7 секунд
Возможное время оцифровки в высокоскоростном режиме

Цифровое изображение плёнки EPRI Е356 со сканера FS50B

Класс качества

Качество изображений соответствует классу DS по ISO 14096-2005 и подтверждено сертификатом ВАМ.

Класс DS — наилучший класс качества оцифровщика. Гарантирует оцифровку без потери качества.

Комплектация

Оцифровщик(дигитайзер) FS50 / FS50B
Программное обеспечение Rhythm Viewer
Руководство пользователя

Технические характеристики

Источник света	HeNe лазер 632,8 нм
Разрешение лазерного сканирования	от 50 мкм до 500 мкм при шаге от 1 микрона
Диапазон плотности	FS50: от 0.05 до 4.0 D FS50B: от 0.05 до 4.7 D
Скорость сканирования	355 x 432 мм: 7 сек (скоростной режим, 200 мкм) 355 x 432 мм: 120 сек (качественный режим, 50 мкм)
Глубина цвета	12 бит (4096 уровней яркости), логарифмический
Размер пленки	Мин: 60 мм - 2.4 дюйма в ширину Макс: 355 мм - 14 дюйм в ширину
Вес	45 кг
Размерность	526 x 764 x 330 мм
Интерфейс	SCSI, SCSI II
Электропитание	100-120 B; 200-240 B50/60 Гц; 400 Вт
Маркировки по безопасности	CE, UL, GS
Температурный режим	15 - 30 °C, 30 - 75% относительная влажность для рабочего режима; 10 - 40 °C, 10 - 90% для хранения; 10 - 50 °C, 10 - 90% относительная влажность для транспортировки
