Кабелетрассоискатель "Атлет ТЭК-200"

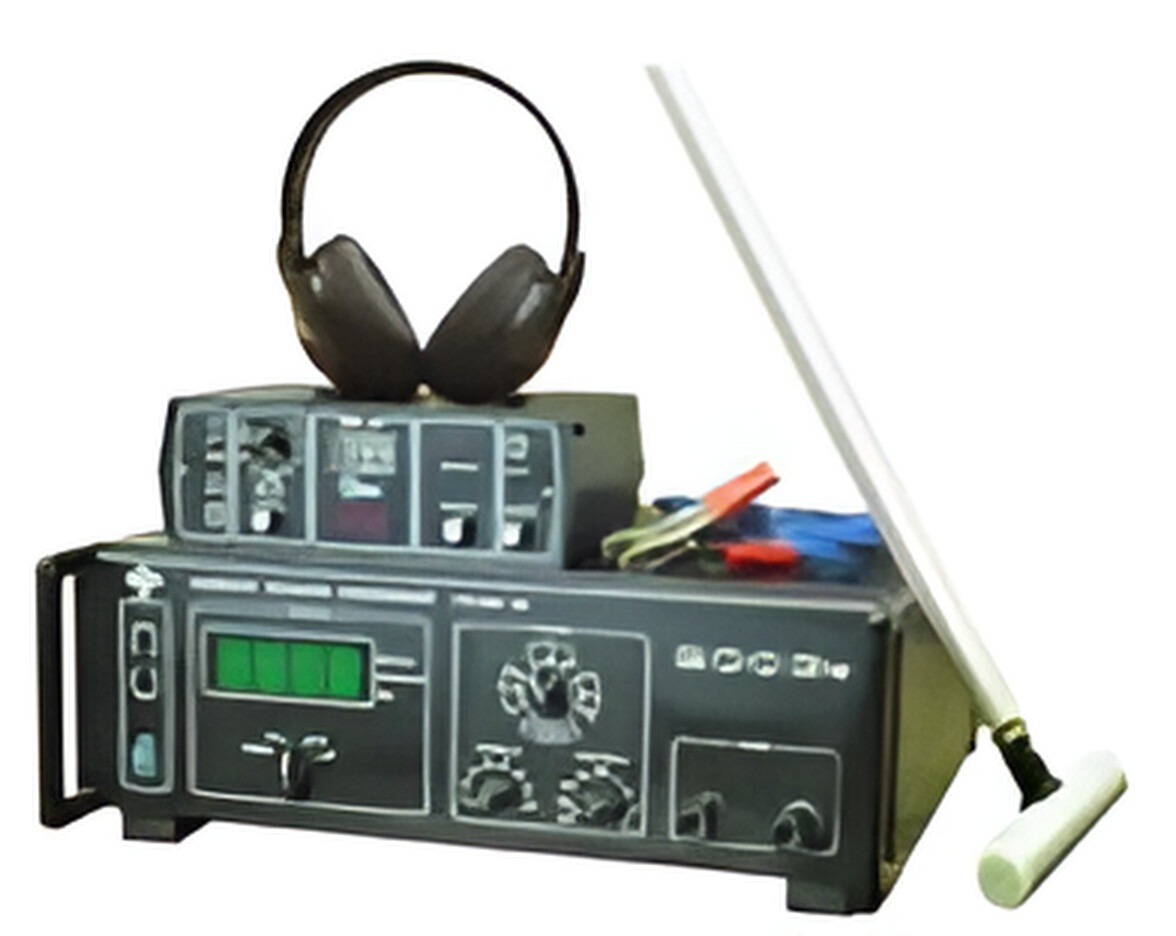

Кабелетрассоискатель "Атлет ТЭК-200" [фото №1]
Кабелетрассоискатель "Атлет ТЭК-200" [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Трассокабелеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.



15 часов
Время непрерывной работы батареи

Документы в PDF

Скачать карточку в формате PDF

Решаемые задачи

Трассировка кабеля и определение глубины залегания. Поиск места повреждения силового кабеля. Поиск металлических трубопроводов и определение глубины залегания. Поиск мест пересечения трубопроводов и кабеля. Трассировка и контроль изоляции защитных покрытий газопровода.

Комплектация

  • генератор ГСС-200;
  • приемник АП-010;
  • электромагнитный датчик ЭМД-227;
  • головные телефоны;
  • дополнительные принадлежности.

Технические характеристики

Генератор ГСС-200
Выходная мощность при работе на согласованную нагрузку, не менее, Вт200
Частота генерации, Гц512;1024;8928
Диапазон сопротивлений согласованной нагрузки, Ом0,25 … 8
Количество диапазонов согласования8
Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт300
Напряжение питания от сети переменного тока частотой 50 Гц, Вот 187 до 242
Габаритные размеры прибора, не более, мм490х480х180
Масса, не более, кг17


Приёмник АП-010
Девять режимов работы на 26 частотных диапазонах, Гц50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В
Тип элементов питания		9+1-2,5
6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм250х90х170
Масса, не более, кг1,5


Электромагнитный датчик ЭМД-227
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса, Гц8928; 1024; 512
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)
