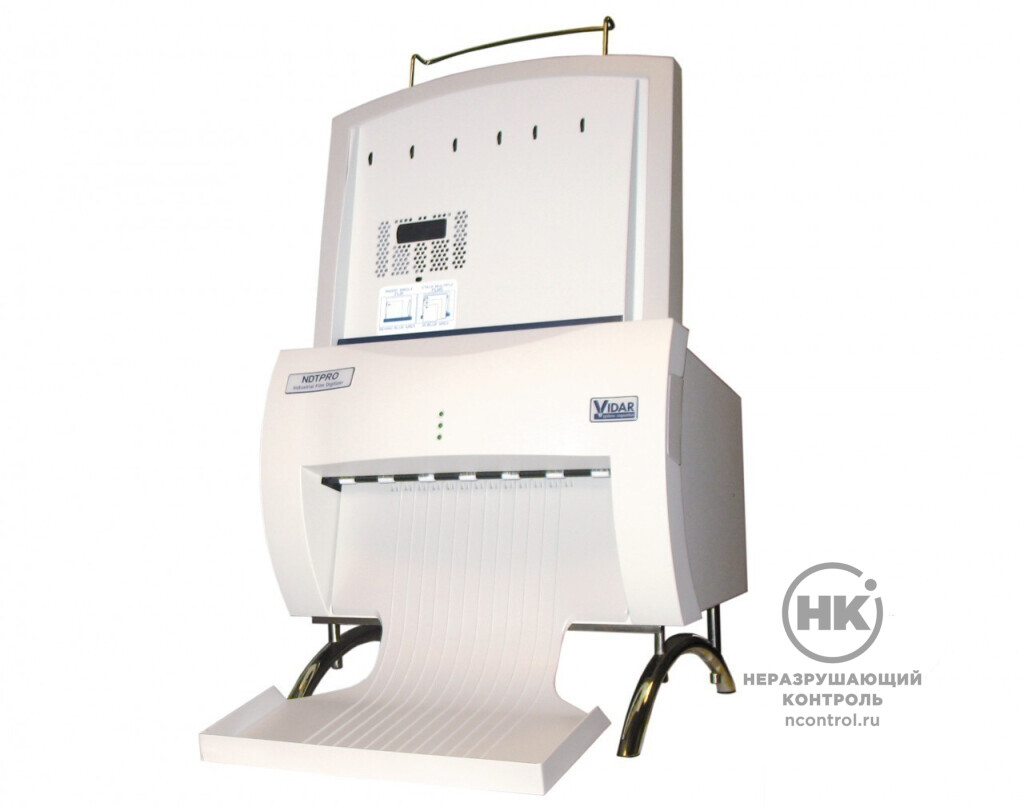

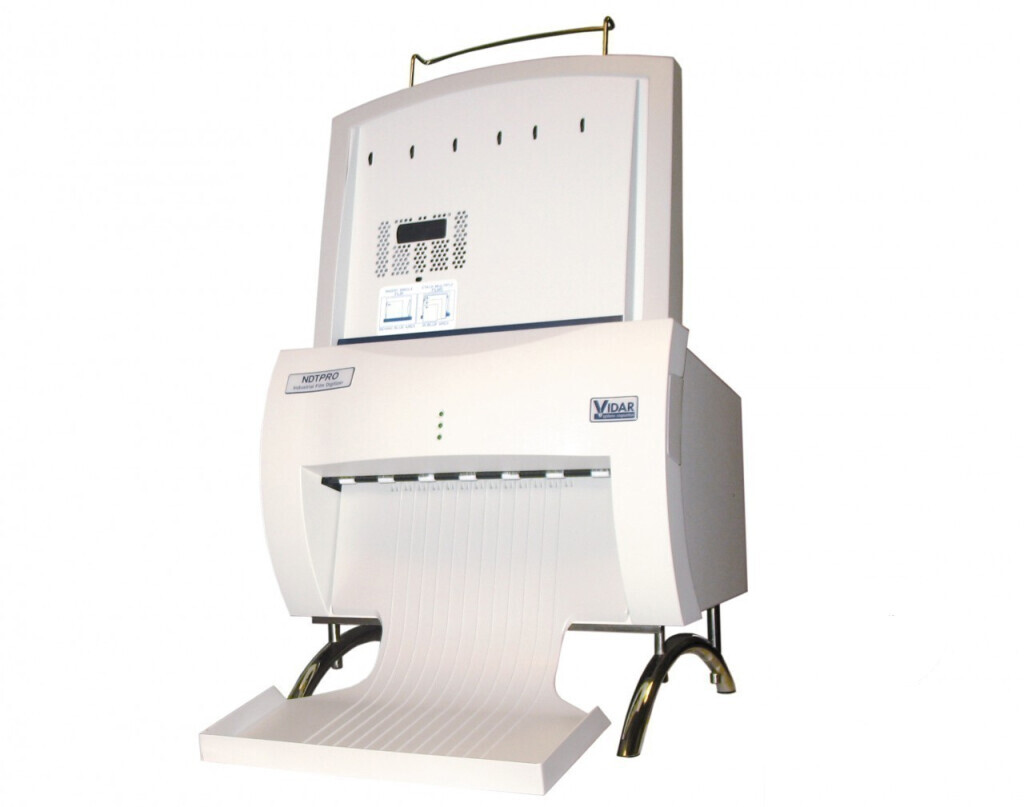

Промышленный сканер с роликовой системой протяжки VIDAR NDT PRO на ПЗС матрице высокого разрешения — экономичная альтернатива дорогому лазерному сканеру. Сканирует плёнки от 6 до 35 см в ширину и от 20 до 500 см в длину, может оцифровать несколько узких плёнок одновременно. Оптическая плотность – до 4,0 D. Регулируемая глубина цвета: 8, 10 или 12 бит. Пространственное разрешение — до 11 пар линий на мм.
Оцифровщик плёнок VIDAR NDT PRO класса DB соответствует стандартам ISO 14096-2005. Качество цифрового изображения соответствует классу А и может при специфических условиях достигать качества класса В по ГОСТ 17636-2-2017. Диапазон оптической плотности от 0,5 до 4,0. Подробная статья о выборе оцифровщика
91 линий/сек
Скорость сканирования
Сканер оборудован автоматическим податчиком плёнки, вмещающим 25 листов вне зависимости от формата. Из него плёнка подается в сканер с помощью роликовой системы протяжки, что является единственным решением для контроля рулонной плёнки.
В верхней части сканера установлены специальные съемные разделители для параллельного сканирования нескольких узких плёнок, что позволяет одновременно просканировать 3 плёнки шириной 10 см.
Внутри сканера плёнка просвечивается LED-лампой, датчики оцифровывают изображение на плёнке и с помощью электронной схемы передают в ПК. Отсканированная плёнка перемещается в выходной лоток.
Принцип работы оцифровщика и его основные конструктивные элементы
Перед началом оцифровки роликовая система позиционирует плёнку вдоль линии сканирования, прокатывая плёнку вниз и вверх. Это стандартная процедура в начале каждого сканирования.
В корпусе сканера, с передней и тыльной сторон лотка для подачи плёнки установлены датчики, которые считывает интенсивность проходящего через плёнку света. Уровень сигнала определяется степенью ослабления интенсивности света.
Так как изображение на плёнке сформировано за счёт разницы оптической плотности ее участков, датчики сканера, рассчитанные на большой диапазон оптической плотности, выдают отличный результат и передают данные для обработки далее в цифровом виде.
На передней панели оцифровщика индикаторы состояний своим цветом и частотой мигания сигнализируют о состоянии сканера в настоящий момент.
Класс DB — улучшенная техника, которая ведёт оцифровку с некоторым снижением качества изображения. Сканеры этого класса используются для цифрового анализа плёнок. При этом оригиналы снимков должны храниться в аналоговом архиве.
При специальной настройке алгоритмов оцифровки VIDAR может обеспечить качество класса DS в соответствии с международным стандартом ISO 14096, не действующим в России.
Российские стандарты: качество цифрового изображения соответствует классу А и может обеспечивать качество класса В по ГОСТ 17636-2-2017.
Программное обеспечение X-Vizor получает статические и динамические радиографические изображения. ПО измеряет линейные размеры и интенсивность оптической плотности, заполняет протокол контроля и архивирует изображения в базе данных. Собственный формат XYZ защищен от редактирования, позволяет хранить до 100 снимков в файле. Поддерживает форматы: BMP, JPEG, TIFF, PNG, DCM (DICONDE-файлы).
Оцифровщик совместим с 32-битной и 64-битной версиями Windows.
Диапазон оптической плотности | От 0,5 до 4,0: в соответствии с ISO 14096 |
---|---|
Разрядность бит на пиксель | 8, 12, 16 бит ( макс. 65535 уровней шкалы серого) |
Среднее время работы без сбоев, ч | > 50 000 |
Размер плёнки, см | Ширина: от 6 до 35Длина: от 20 до 500 |
Автоматический податчик плёнки | Стандартная вместимость 25 плёнок (разного размера,нет необходимости в предварительной сортировке);выравнивание по левому краю;возможность сканировать несколько узких плёнок одновременно |
Таблицы преобразований | Линейная зависимость уровней серого от оптической плотности |
Геометрическая точность | Лучше чем 1% или 2 пикселя (смотря какое значение больше) по обеим осям |
Скорость сканирования, линий/секунда | 92 |
Аппаратный интерфейс | USB 2.0 |
Программное обеспечение | XVizor (РД Транснефть 19.100.00КТН00110(с изм.),СТО Газпром № 22.40832006 и др.) |
Электропитание | Напряжение в сети: 85~264 В, частота: 47~63 Гц, мощность: <100 Вт |
Условия эксплуатации | От 10° до 35°C, относительная влажность без конденсации от 20% до 85% |
Условия хранения | От 18° до 60°C, относительная влажность без конденсации от 20% до 85% |
Осветительное устройство | Светодиодная лампа LED |
Детектор | ПЗС матрица нового поколения: полупроводниковая высокого разрешения HDCCD |
Размеры, см | С автоподатчиком плёнки и выходным лотком: 48 x 58 x 83Без автоподатчика плёнки и выходного лотка: 48 x 38 x 32Размеры в упаковке: 61 x 74 x 61 |
Вес, кг | 21; вес в упаковке: 27 |
