Ультразвуковой течеискатель SDT-200



SDT-200 предназначен для решения как стандартных задач течеискания, так и для мониторинга состояния электрического оборудования, диагностики запорной арматуры и клапанов, контроля уровня смазки подшипников и других задач. Диапазон рабочих температур от -15 до +60 °C.

Класс защиты течеискателя IP40. Благодаря невысокой стоимости и широкой функциональности прибор подходит для общей предварительной ультразвуковой диагностики состояния оборудования в цеховых и полевых условиях, мониторинга состояния и поиска утечек.

SDT-200 обладает самой высокой чувствительностью среди всех приборов в своем классе, поскольку распознает уровень сигнала до 10 дБ/мкВ.


10 дБ/мкВ


Уровень распознаваемого сигнала

Как течи генерируют ультразвук

Когда газ (или жидкость) под давлением проходит сквозь небольшое отверстие по пути своего следования, он резко сменяет 1) тип потока с ламинарного на турбулентное 2) давление вокруг с высокое на низкое.

Когда это явление происходит с большими объемами веществами и размерами отверстия, звук слышен без дополнительного усиления.

Пока явление только начинает зарождаться, предотвратить развитие течи поможет течеискатель SDT-200.

Принцип работы

Антенна течеискателя преобразует энергию волны ультразвука, который исходит от дефекта, в электромагнитное колебание и отправляет на каскадный усилитель. Многократно усиленный сигнал прибор далее переводит в звук, который может услышать человек.

Этот звук выводится в наушники, подключенные к разъему. Есть возможность регулировать изначальное усиление ультразвука и громкость. Шумоподавляющие наушники из комплектации рекомендованы к использованию вместе с прибором.

Течеискатель работает от NiMH (никель-металлогидридного) аккумулятора со временем автономной работы до 7 часов.





7 часов


Время работы аккумулятора

Клавиатура SDT-200

Устройство

Течеискатель заключен в корпус из экструдированного алюминия и дополнительно помещен в прорезиненный чехол. Съемная внешняя антенна крепится к верхней панели прибора.

Кнопки навигации по меню прибора расположены в центре приборной панели. Для контроля подсветки предусмотрена отдельная клавиша.

Разъемы располагаются как на нижней, так и на верхней стороне прибора по причине его компактности: всего 226 x 90 мм. 7-контактный разъем Lemо для преобразователя автоматически определяет тип датчика.

На нижней панели прибора размещены разъем для подключения наушников, блока питания, кнопка принудительной перезагрузки и разъем мини-USB для соединения с ПК.



Программное обеспечение

Программное обеспечение DataDumpPC предназначено для выгрузки данных на ПК, их оцифровки
и обработки.

Для начала работы DataDump необходимо подключить устройство
к компьютеру и начать импорт данных.

Результатом импорта будет Эксель-таблица с данными, отсортированными по времени получения и параметрам контроля.


Скриншот из DataDump

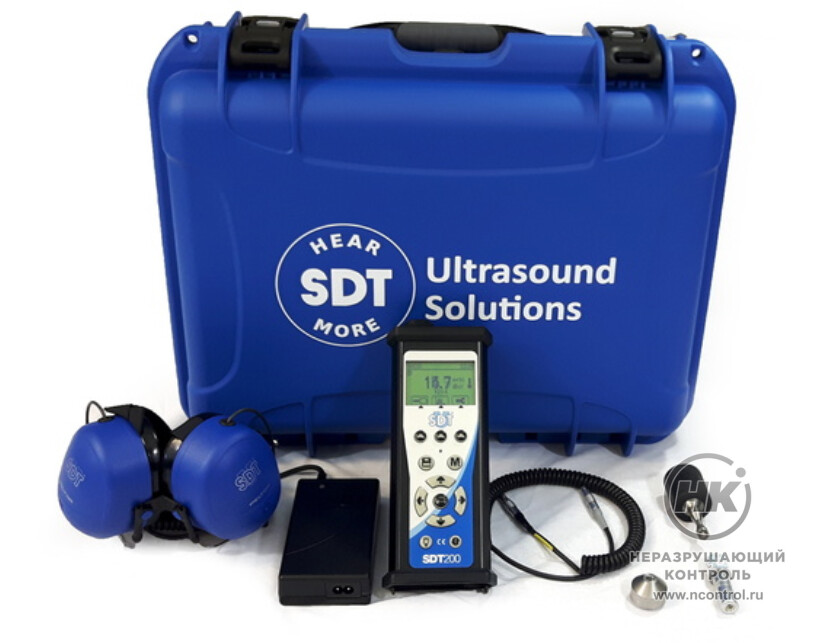

Базовая комплектация

  • Ультразвуковой течеискатель SDT-200
  • Шумоподавляющие наушники
  • Зарядное устройство
  • ПО DataDump
  • Кабель для соединения с ПК
  • Транспортировочный чехол/кейс
  • Ремень с креплением
  • Блок питания

Дополнительная комплектация

  • Гибкий преобразователь
  • Конусный датчик
  • Параболический преобразователь
  • Контактный датчик

Технические характеристики

 Экран

Графический ЖК-дисплей с подсветкой (128 x 64)

Управление

12 функциональных клавиш

Тип измерений

Статические данные

Единица измерения

dBµV

Индикаторы состояния

RMS, MaxRMS, Peak, Крест фактор

Встроенные датчики

Ультразвуковой резонансный микрофонный датчик, Пирометр (опционально)

Внешние датчики

7-контактный разъем Lemo
Запись данных

— 20 точек измерения

— Всего 4000 измерений

Связь к ПК  Интерфейс USB
Аккумуляторная батарея  Тип аккумулятора: 8-элементный, 4,8 В, NiMH мощностью 4,4 Ач. Срок службы: от 500 до 1000 циклов заряда / разрядаАвтономность:  6 - 7 часов
Программное обеспечение для передачи данных на ПК  Приложение DataDump
Автоматическое отключение питания по истечении заданного времени
Диапазон рабочих температур  от -15  до +60 ° C
Корпус  Экструдированный алюминий
Габариты  226 x 90 x 40 мм
Масса  ±770 грамм
Наушники  С шумоизоляцией, -NRR 25 дБ
