Рентгеновский аппарат «Арион-250»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Импульсный рентгеновский аппарат «Арион-250» предназначен для контроля объектов, толщиной до 50 мм по стали. Рабочее напряжение на аноде — 250 кВ. Потребляемая мощность — 200 ВА.

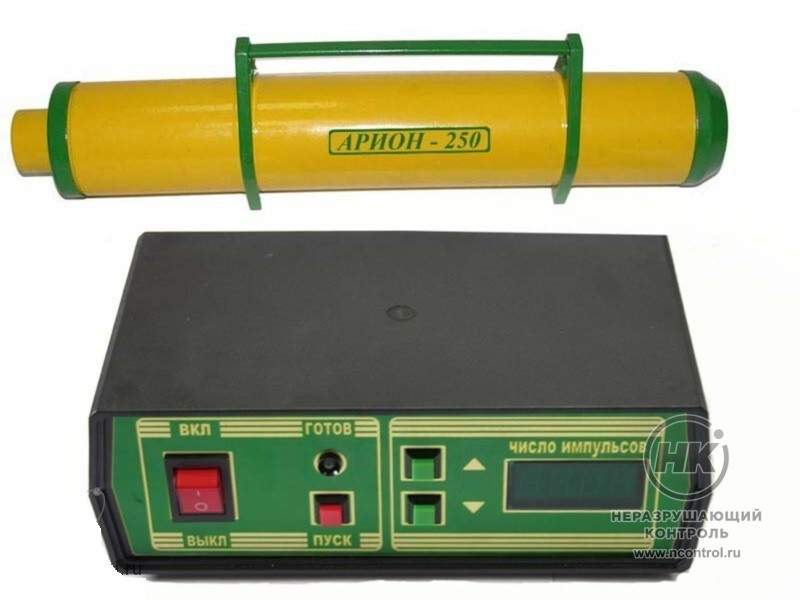

Пульт управления выполнен в пластмассовом корпусе. А газонаполненный излучатель — из нержавеющей стали. Между собой они соединяются с помощью 25-ти метрового кабеля. За счет большой длины, оператор находится вдали от облучения.

Для запуска и остановки рентгеновского излучения можно использовать дистанционный пульт управления. Он работает на расстоянии не более 800 м от излучателя.

В аппарате стоит счётчик импульсов. Он позволяет установить суммарное число импульсов и уровень износа аппарата с начала его использования.

Рентген.аппарат оснащён защитой от перегрева — он автоматически отключается после каждых 500 импульсов. Перерыв в работе длится около 90 секунд, затем прибор включается.

«Арион-250» может питаться от аккумуляторной батареи, от бортовой сети автомобиля и сети переменного тока 220 В.

Работает при температуре окружающей среды от -30 °С до +50 °С.

Степень защиты аппарата IP20 по ГОСТ 14254.

2,3 мм
Диаметр фокусного пятна

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Комплектация

высоковольтный блок;
пульт управления;
высоковольтный соединительный кабель;
аккумулятор;
чехол для аккумулятора;
зарядное устройство;
блок преобразователя напряжения для исполнения с внешним преобразователем напряжения;

пульт дистанционного управления;
лампа-вспышка;
кабель питания 220В;
кабель питания 12В для исполнения с внутренним преобразователем напряжения;
ЗИП комплект;
сумка для рентген аппарата;
комплект эксплуатационных документов.

Технические характеристики

Рабочее напряжение на аноде рентгеновской трубки	не менее 250 кВ
Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0)	рекомендованный режим 1 500 имп — 30 мм максимальный режим 5 000 имп — 50 мм
Длительность рентгеновского импульса на полувысоте амплитуды	2 нс
Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов	не менее 80 мР
Диаметр фокусного пятна	2,3 мм
Гарантийный ресурс аппарата	5·10⁵ импульсов
Частота следования импульсов, при питании от сети переменного тока 220 В	15-20 Гц
Напряжение питания от однофазной сети переменного тока частотой 50±1 Гц	220±22 В
Потребляемая мощность	не более 200 ВА
Длина высоковольтного кабеля (ВСК)	25
Габаритные размеры высоковольтного блока	430 × 76 × 110 мм
Габаритные размеры пульта управления	170 × 255 × 95 мм
Масса высоковольтного блока	3 кг
Масса пульта управления	1,5 кг
