Коллиматор XRS-АП для рентгеновских аппаратов серий АРИНА и ПАМИР

Купить
В избранноеВ избранное
СравнитьСравнить

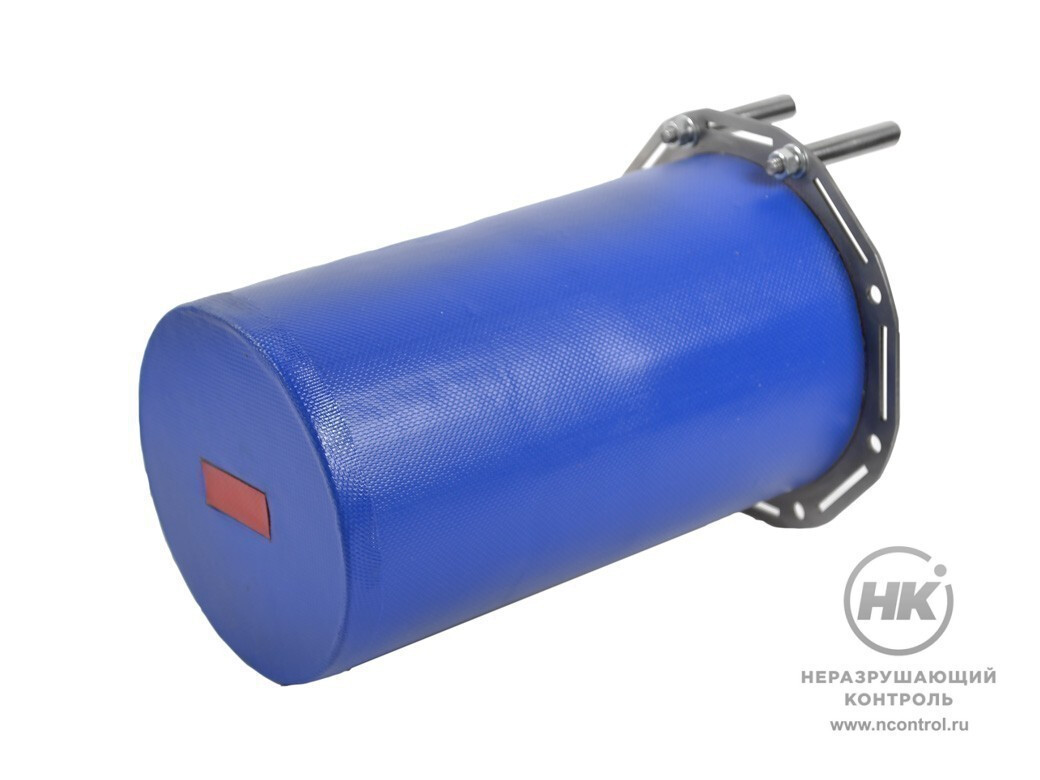

XRS-АП — приспособление, ограничивающее широкий пучок излучения импульсных рентгеновских аппаратов. Представляет собой коллиматор с боковым или торцевым расположением окна диафрагмы, формирующей телесный угол излучения с требуемой геометрией. Типовые параметры коллиматора представлены в таблице. Приспособление XRS-АП используют при контроле импульсными аппаратами АРИНА-3/7/9, ПАМИР-200/300 в соответствии с требованиями СанПиН 2.6.1.3164-14, ПНАЭ Г-7-017-89.

Конструкция приспособления выполнена согласно ТУ 4276-037-96651179-2015 в виде свинцовой кожух-диафрагмы, имеющей стальную оболочку для усиления прочности. Поверхность муфты снаружи проклеена защитной технической тканью, а изнутри резиной, что предотвращает появление царапин на корпусе аппарата. Канал диафрагмы может иметь прямоугольную форму или форму окружности. Закрепление и фиксация коллиматора XRS-АП на корпусе дефектоскопа осуществляется ремнями. Положение окна выхода излучения регулируется.

Применение свинцовой кожух-диафрагмы XRS-АП помогает увеличить качество рентгеновского изображения. Это происходит за счёт того, что коллимированный пучок излучения сводит к минимуму влияние рассеянного иобратно-рассеянного излучения на чувствительный слой рентгеновской плёнки. При этом наблюдается заметное улучшение резкости и контрастности негатива. Кроме того, кожух-поглотитель отсекает неиспользуемую часть рентгеновского излучения, снижая его вредное воздействие на персонал.

XRS АП
Серия коллиматоров для импульсных аппаратов производства«Спектрофлэш»

Документы в PDF

Комплектация

  • кожух-диафрагма XRS АП, 1 шт.;
  • паспорт, 1 шт.

Общие характеристики

Тип коллиматора циллиндрический одноканальный
Поглощающий материал свинец марки С1 по ГОСТ 9559
Основа для поглотителя нержавеющая сталь
Свинцовый эквивалент защиты 10 мм
Чехол коллиматора изготовлен из влаго-маслостойкого морозоустойчивого материала
Массаколлиматора не более 13 кг

Технические характеристики

Коллиматоры XRS АП 100/220-40/15 100/220-40/15Б 100/220-Ø15 80/205-55/15
Отверстие диафрагмы щелевое щелевое круговое щелевое
Расположение окна торцевое боковое торцевое торцевое
Размер окна 40×15 мм 40×15 мм Ø 15 мм 55×15 мм
Угол раскрытия пучка излучения 40°×16° 40°×16° 16° 55°×16°
Подходит к аппаратам с тубусом Ø 100×220 мм Ø 100×220 мм Ø 100×220 мм Ø 80×205 мм
Габариты (Д×Ш) 240×130 мм 240×130 мм 240×130 мм 234×128 мм
