Импульсный рентгеновский аппарат «Арион-400» предназначен для контроля объектов, толщиной до 80 мм по стали. Рабочее напряжение на аноде — 400 кВ. Потребляемая мощность — 200 ВА.

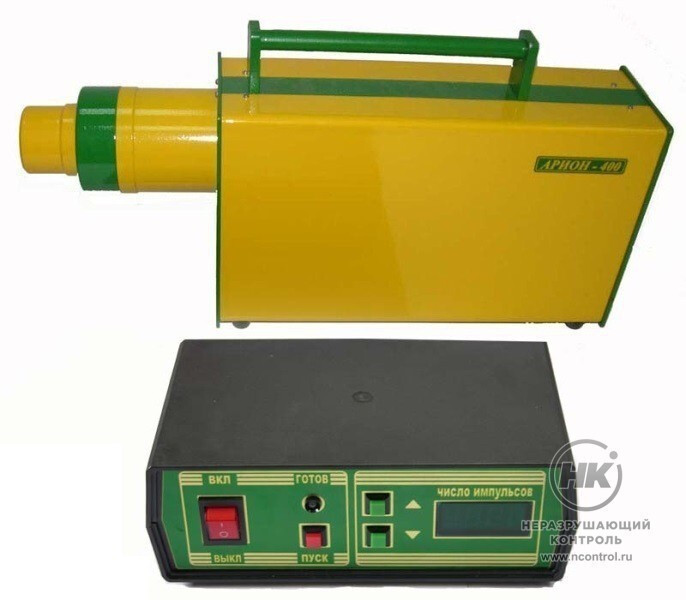

Пульт управления выполнен в пластмассовом корпусе. А газонаполненный излучатель — из нержавеющей стали. Между собой они соединяются с помощью 25-ти метрового кабеля. За счет большой длины, оператор находится вдали от облучения.

Для запуска и остановки рентгеновского излучения можно использовать дистанционный пульт управления. Он работает на расстоянии не более 800 м от излучателя.

В аппарате стоит счётчик импульсов. Он позволяет установить суммарное число импульсов и уровень износа аппарата с начала его использования.

Рентген.аппарат оснащён защитой от перегрева — он автоматически отключается после каждых 500 импульсов. Перерыв в работе длится около 90 секунд, затем прибор включается.

«Арион-400» может питаться от аккумуляторной батареи, от бортовой сети автомобиля и сети переменного тока 220 В.

Работает при температуре окружающей среды от -30 °С до +50 °С.

Степень защиты аппарата IP20 по ГОСТ 14254.

3,0 мм
Диаметр фокусного пятна

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Комплектация

высоковольтный блок;
пульт управления;
высоковольтный соединительный кабель;
аккумулятор;
чехол для аккумулятора;
зарядное устройство;
блок преобразователя напряжения для исполнения с внешним преобразователем напряжения;

кабель питания 12 В для исполнения
с внутренним преобразователем напряжения;
комплект эксплуатационных документов;
пульт дистанционного управления;
сумка для рентген аппарата;
кабель питания 220В;
лампа-вспышка;
ЗИП комплект.

Технические характеристики

Рабочее напряжение на аноде рентгеновской трубки	не менее 400 кВ
Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0)	рекомендованный режим 1 500 имп — 50 мм максимальный режим 5 000 имп — 80 мм
Длительность рентгеновского импульса на полувысоте амплитуды	1,5 нс
Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 100 импульсов	не менее 200 мР
Диаметр фокусного пятна	3,0 мм
Гарантийный ресурс аппарата	5·10⁵импульсов
Частота следования импульсов, при питании от сети переменного тока 220 В	5–7 Гц
Напряжение питания от однофазной сети переменного тока частотой 50±1 Гц, В	220±22
Потребляемая мощность	не более 200 ВА
Длина высоковольтного кабеля (ВСК)	25
Габаритные размеры высоковольтного блока	530 × 115 × 270 мм
Габаритные размеры пульта управления	170 × 255 × 95 мм
Масса высоковольтного блока	8,5 кг
Масса пульта управления	1,5 кг
