Штативы-манипуляторы для рентгенаппаратов серии «АРИОН ШСУ-2»

Штативы-манипуляторы для рентгенаппаратов серии «АРИОН ШСУ-2» [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Штативы-манипуляторы «АРИОН ШСУ-2», «АРИОН ШСУ-2М», «АРИОН ШСУ-2МЭ» (до 01.01.2018 г. «Спрут ШСУ-2», «Спрут ШСУ-2М», «Спрут ШСУ-2МЭ») предназначены для размещения рентгеновских аппаратов постоянного тока типа РПД, Eresco, Baltospot, ICM, Site-X, Bosello и стационарных кабельных аппаратов типа Isovolt в месте проведения рентгеновского контроля.

Штативы состоят из тележки со стойкой и размещённой на ней стрелой с хомутами для крепления рентгеновского аппарата. Платформа тележки размером 1150×1000 мм обладает грузоподъёмностью 400 кг.

110 кг
Максимальная масса излучателя

Документы в PDF

Скачать карточку в формате PDF

Модель «АРИОН ШСУ-2»

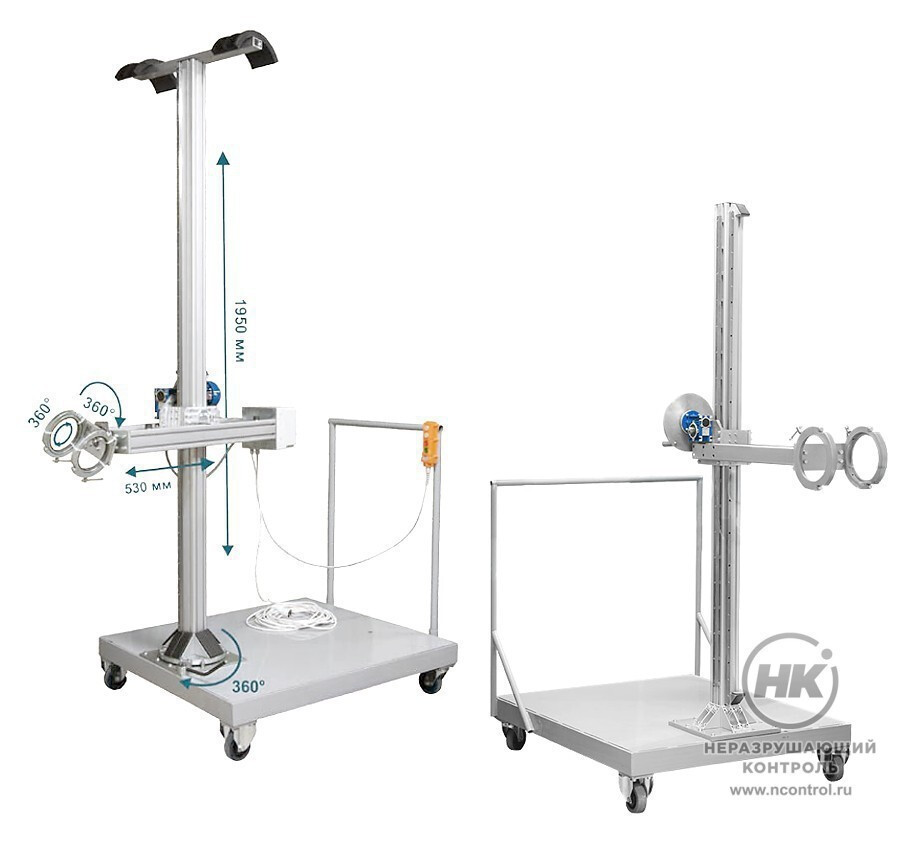

При использовании штатив-манипулятора «АРИОН ШСУ-2» возможно расположение рентгеновского аппарата влюбой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы.

Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом, управляемым спомощью выносного пульта управления. Программа управления позволяет перемещать стрелу на большой ина малой скоростях для быстрого и точного позиционирования рентгеновского аппарата.

Горизонтальное движение стрелы и поворот закреплённого на ней рентгенаппарата в вертикальной плоскости осуществляются с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором.

Модели «АРИОН ШСУ-2М» и «АРИОН ШСУ-2МЭ»

Штатив «АРИОН ШСУ-2М» имеет ручной подъёмный механизм. Он позволяет вертикально перемещать стрелу вместе с рентгеновским аппаратом. Для фиксации положения платформы штатива-манипулятора на задних колёсах предусмотрен тормозной механизм для блокировки.

Штатив «АРИОН ШСУ-2МЭ» имеет такие же габариты и тормозной механизм. Дополнительно оборудован мотор-редуктором с использованием частотного регулятора. С помощью пульта управления можно осуществлять вертикальное перемещение стрелы с расположенным на ней рентгеновским аппаратом.

Технические характеристики

Модель штатива	«АРИОН ШСУ-2»	«АРИОН ШСУ-2М»	«АРИОН ШСУ-2МЭ»
Высота расположения центра подъемного механизма, мин./макс.	410/2360 мм	410/2030 мм	410/2360 мм
Ход стрелы в горизонтальной плоскости	530 мм	—	—
Угол вращения рентгеновского аппарата ввертикальной плоскости	360°	—	—
Угол вращения стойки штатива относительно собственной оси	360°	—	—
Скорость подъёма	35 мм/сек	4,71 мм/об. ручки	35 мм/сек
Питание	~ (220±20) В / 50 Гц	—	~ (220±20) В / 50 Гц
Клиренс платформы	170 мм	140 мм	140 мм
Габаритные размеры платформы	1150×1000 мм	1150×1000 мм	1150×1000 мм
Габаритные размеры смаксимальным выносом стрелы (Д×Ш×В)	1800×1000×2624 мм	1700×1000×2300 мм	1700×1000×2300 мм
Грузоподъёмность платформы	400 кг	400 кг	400 кг
Максимальная масса излучателя	110 кг	110 кг	110 кг
Масса штатива-тележки	140 кг	130 кг	130 кг
