Хомут-диафрагма серии XRS МП с заглушкой

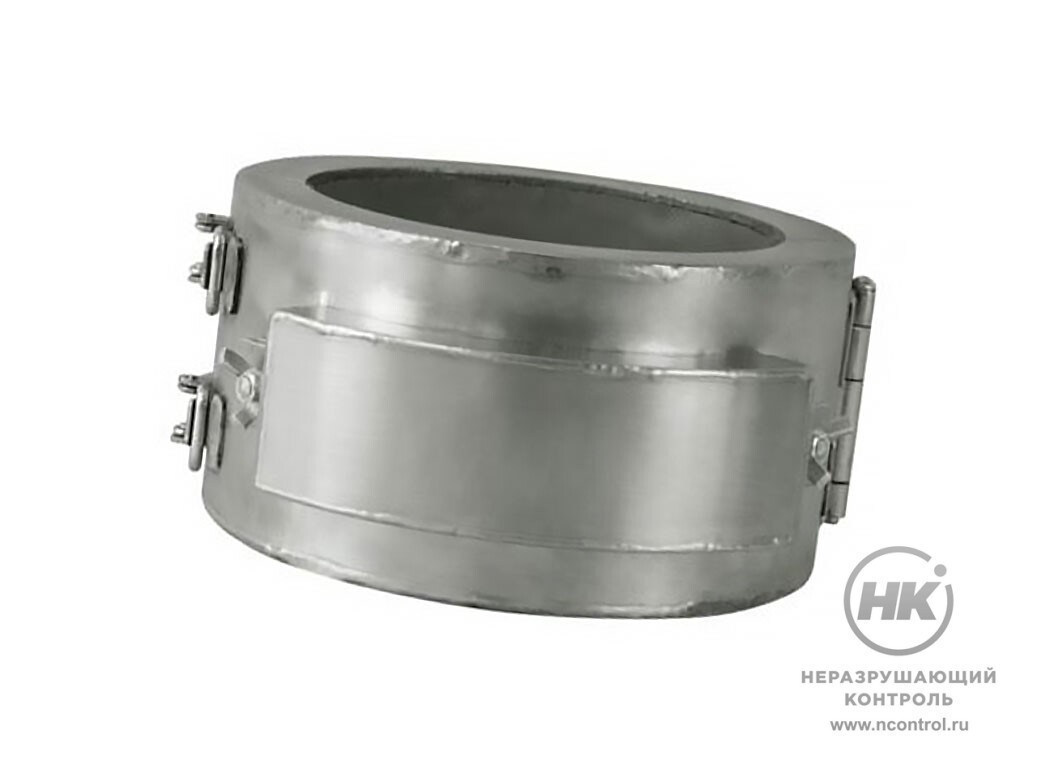

Хомут-диафрагма серии XRS МП с заглушкой [фото №1]
Хомут-диафрагма серии XRS МП с заглушкой [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Приспособление представляет собой съёмный коллиматор, ограничивающий выход рентгеновского излучения панорамных генераторов телесным углом 40°×60°. Для проведения процедуры тренировки рентгеновской трубки окно диафрагмы закрывается заглушкой.

Хомут-диафрагма XRS МП изготавливается по ТУ 4276-037-96651179-2015 в виде запорной муфты с замками-защёлками, которая устанавливается на рентгенаппарат и фиксируется на уровне трубки.



XRS МП
Серия заглушек/коллиматоров для рентгеновских аппаратов

Документы в PDF

Скачать карточку в формате PDF

Назначение хомут-диафрагмы

  • Формирование пучка направленного излучения.
  • Поглощение неиспользуемого излучения панорамного рентгеновского аппарата с целью снижения влияния рассеянного излучения начувствительность контроля.
  • Проведение процедуры тренировки рентгеновской трубки.
  • Снижение вредного воздействия прямого ирассеянного рентгеновского излучения наоператоров.

Конструкция устройства выполнена из стали и свинца. Толщина стенки приспособления, его масса и габариты зависят от модели аппарата и его энергии. Хомут-диафрагма XRS МП выпускается для панорамных рентгеновских источников моноблочного исполнения. В наличии и под заказ версии для аппаратов Eresco, РПД, Site-X, Baltospot, SMART.

Хомут-диафрагмы серии XRS МП имеют минимальный расчётный вес, соответствующий требуемой радиационной толщине. Учитывая плотность свинцового поглотителя, масса приспособления является важной эксплуатационной характеристикой. Поэтому в заявке просим указывать модель вашего генератора.

Комплектация

  • хомут-диафрагма XRS МП коллимирующая, 1 шт.;
  • паспорт, 1 шт.

Технические характеристики

Материалнержавеющая сталь, свинец
Углы раскрытия пучка излучения40°×60° (опционально 90°)
Безопасное расстояние при максимальных режимах работы рентгенаппарата во время тренировки с использованием заглушки для персонала группы В12 м
Совместимость с рентгеновскими аппаратамиEresco, РПД, Site-X, Baltospot, SMART
Максимальные габариты (Ш×В)104×228 мм
Внешний диаметр214 мм
Посадочный диаметр160 мм
Массане более 16,3 кг
