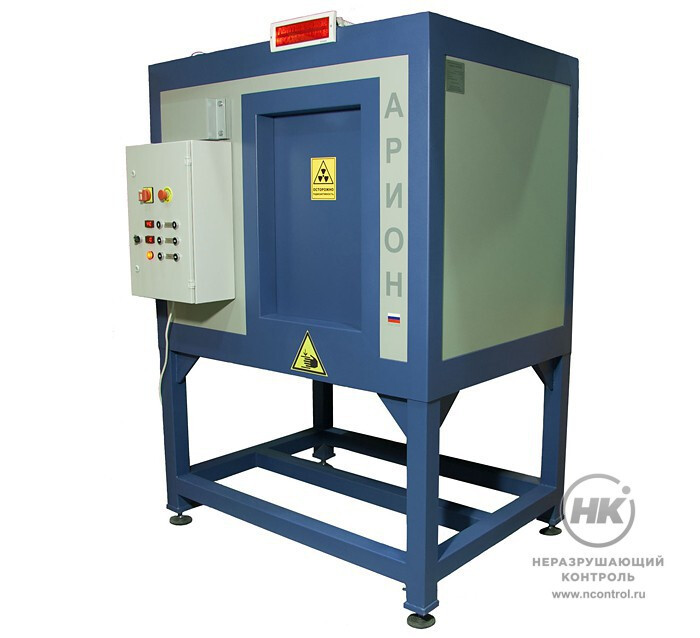

Портативная камера радиационной защиты «Арион-13.09.09.08» предназначена для обеспечения радиационной безопасности персонала при размещении в ней переносного рентгеновского аппарата «Арсенал 200НС» с напряжением до 200 кВ при промышленной дефектоскопии в стационарных условиях.
Камера радиационной защиты представляет собой каркасную конструкцию из свинца и стали с внутренним наполнением, состоящую из четырёх элементов: кабина радиационной защиты, штатив-манипулятор длярентгеновского аппарата, поворотно-передвижной стол для объекта контроля, щит управления.
Для световой сигнализации о наличии/отсутствии рентгеновского излучения предусмотрена лампа-вспышка, которая моргает красным цветом в момент подачи высокого напряжения на рентгеновскую трубку. Дляиндикации рентгеновского излучения служит световое табло, которое в момент подачи высокого напряжения на рентгеновскую трубку подсвечивается красным светом.
8мм
Толщина
свинцового слоя
Напряжение на аноде рентгенаппарата дляустановки в камеру | до 200 кВ |
---|---|
Ток на аноде рентгенаппарата для установки вкамеру | 1,5 мА |
Мощность дозы на расстоянии 10 см отповерхности | менее 2,5 мкЗв/ч |
Диапазон автоматизированного вертикального перемещения рентгенаппарата | 610 мм |
Диапазон автоматизированного горизонтального перемещения поворотно-передвижного стола | 400 мм |
Габаритные размеры (Ш×Г×В) | 1455×1265×2110 мм |
Внутренние размеры (Ш×Г×В) | 1300×900×900 мм |
Размер дверного проема (Ш×В) | 500×750 мм |
Масса камеры | 1800 кг |
Толщина свинцового слоя | 8 мм |
