Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1»

Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1» [фото №1] Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1» [фото №2] Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1» [фото №3] Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1» [фото №4]
Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1» [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Штатив для рентгеновских аппаратов трубный цепной «АРИОН ШРТ-1» (до 01.01.2018 г. «Спрут ШРТ-1») и предназначен для размещения рентгеновских аппаратов на трубах с диаметром до 1420 мм. Штативы данной серии различаются конструкцией держателя и способом закрепления рентгеновского аппарата.

Применяются при фронтальном просвечивании сварных соединений. Позволяют регулировать фокусное расстояние и располагать аппарат в различных пространственных положениях относительно трубы. Изготавливаются по ТУ 4276-023-96651179-2015.

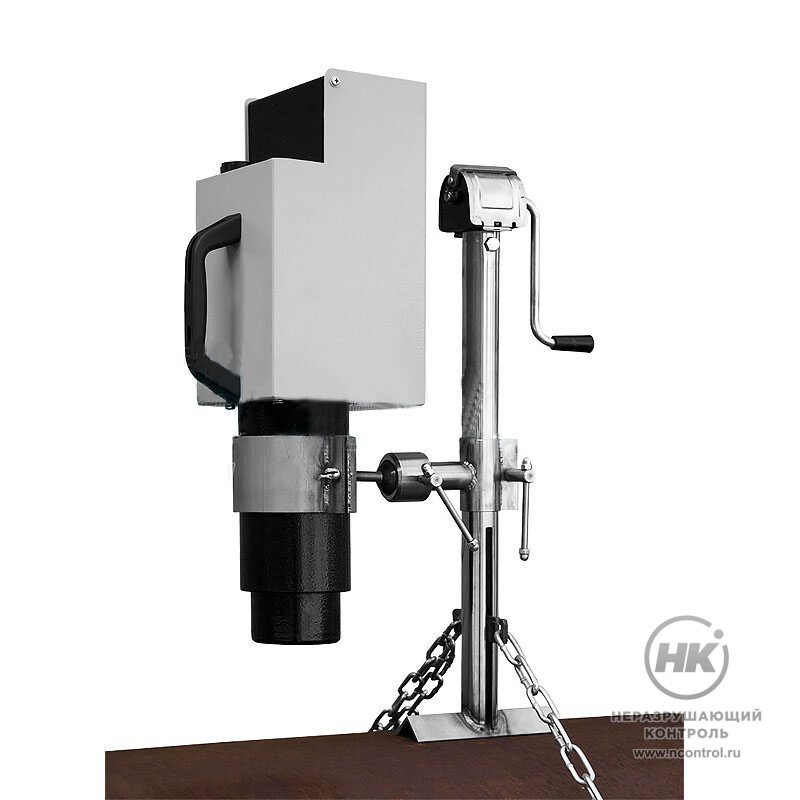

Конструкция штатива представляет собой стойку с основанием, которое прижимается к трубе подтяжкой цепи редукторным устройством с ручкой. На стойке располагается подвижная муфта с шаровым механизмом и держателем.

Документы в PDF

Скачать карточку в формате PDF

Модификации

  • «АРИОН ШРТ-1/80» подходит для рентгенаппаратов: Арина-1, Арина-3, Памир-200, Пион, Арион-150/200/250/300;
  • «АРИОН ШРТ-1/100» подходит для рентгенаппаратов: Арина-7, Арина-9, Памир-250/300, Арион-400/600;
  • «АРИОН ШРТ-1/400» подходит для рентгенаппаратов: Арина-1, Арина-3, Арина-7, Арина-9, Арион-400, Арион-600, Памир, Шмель, Пион;
  • «АРИОН ШРТ-1/Март-250» подходит для рентгенаппарата Март-250.

Технические характеристики

Материал приспособления нержавеющая сталь
Высота штатива 550 мм
Диапазон диаметров объекта контроля 57÷1420 мм
Габаритные размеры (Д×Ш×В) 250×130×550 мм
Масса не более 6,3 кг
