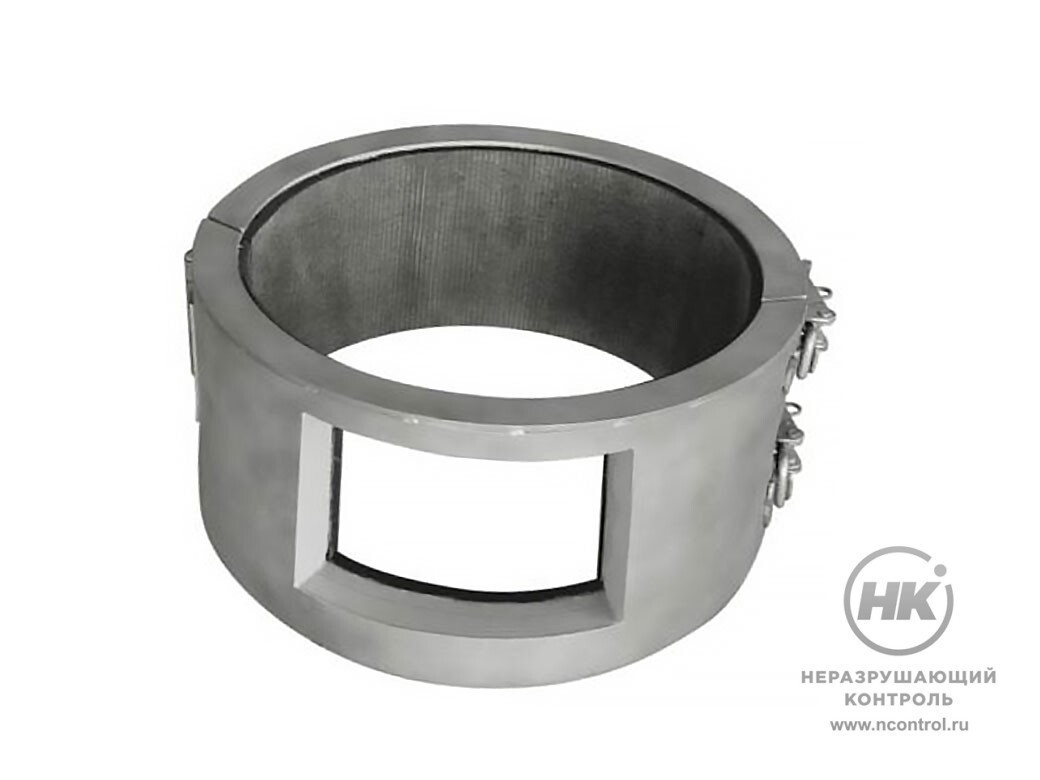

Хомут-диафрагма серии XRS МП коллимирующая

Купить

Задать вопрос о товаре

Приспособление представляет собой съёмный коллиматор, ограничивающий выход рентгеновского излучения панорамных генераторов телесным углом 40°×60°.

Хомут-диафрагма XRS МП изготавливается по ТУ 4276-037-96651179-2015 в виде запорной муфты с замками защёлками, которая устанавливается на рентгенаппарат и фиксируется на уровне трубки.

XRS МП
Серия заглушек/коллиматоров для рентгеновских аппаратов

Документы в PDF

Скачать карточку в формате PDF

Назначение хомут-диафрагмы

Формирование пучка направленного излучения.
Снижение вредного воздействия прямого ирассеянного рентгеновского излучения наоператоров.
Поглощение неиспользуемого излучения панорамного рентгеновского аппарата с целью снижения влияния рассеянного излучения начувствительность контроля.

Конструкция устройства выполнена из стали и свинца. Толщина стенки приспособления, его масса и габариты зависят от модели аппарата и его энергии. Хомут-диафрагма XRS МП выпускается для панорамных рентгеновских источников моноблочного исполнения. В наличии и под заказ версии для аппаратов Eresco, РПД, Site-X, Baltospot, SMART.

Хомут-диафрагмы серии XRS МП имеют минимальный расчётный вес, соответствующий требуемой радиационной толщине. Учитывая плотность свинцового поглотителя, масса приспособления является важной эксплуатационной характеристикой. Поэтому в заявке просим указывать модель вашего генератора.

Комплектация

хомут-диафрагма XRS МП коллимирующая, 1 шт.;
паспорт, 1 шт.

Технические характеристики

Материал	нержавеющая сталь, свинец
Свинцовый эквивалент	14 мм
Углы раскрытия пучка излучения	40°×60°
Размер проекции излучения при фокусном расстоянии 700 мм	505×805 мм
Совместимость с рентгеновскими аппаратами	Eresco, РПД, Site-X, Baltospot, SMART
Массогабаритные характеристики	зависят от модели вашего генератора

Параметры хомута-диафрагмыдля моноблока Eresco 32 MF4

Размеры окна(В×Ш)	89×118 мм
Высота	130 мм
Диаметр	240 мм
Масса	не более 15 кг
