Ванна нанесения пенетранта Элитест УЗВ-ЛЮМ

Купить

Задать вопрос о товаре

В избранное

Сравнить

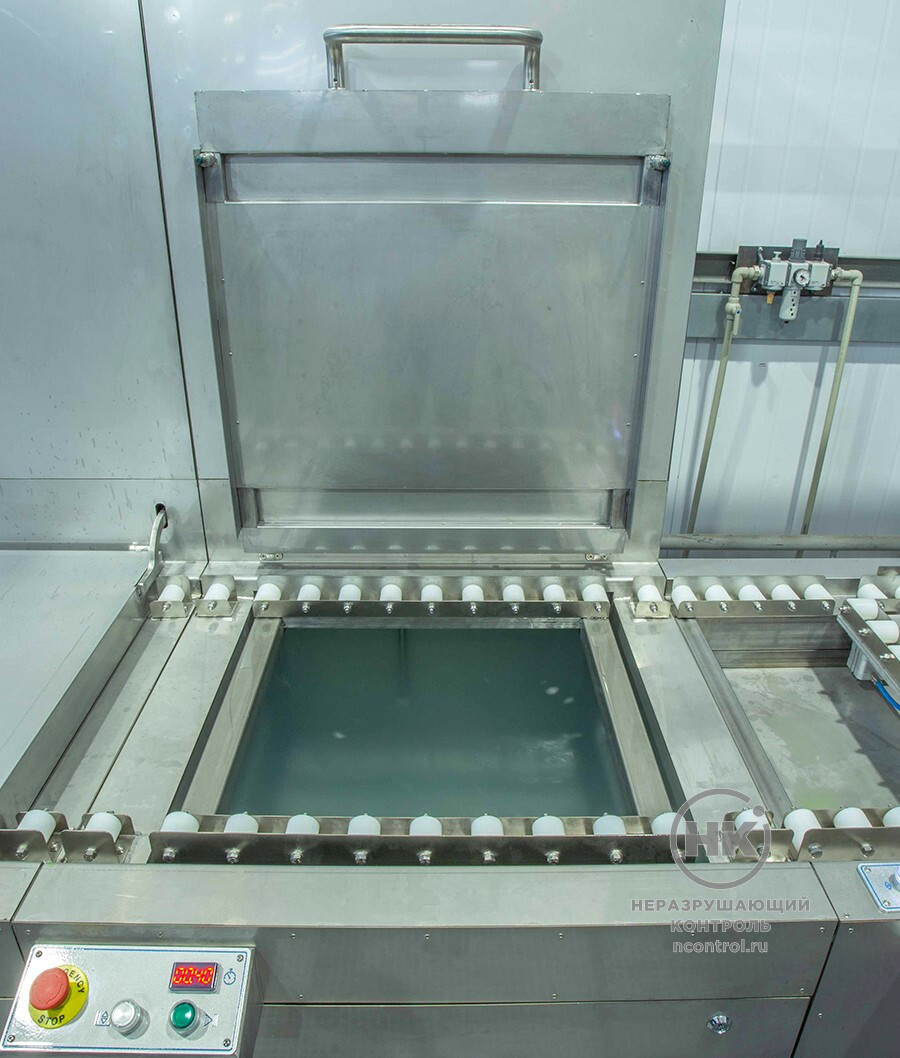

Ванна нанесения люминесцентного пенетранта Элитест УЗВ-ЛЮМ с ультразвуковой системой интенсификации предназначена для капиллярного контроля.

Использование метода УЗ-интенсификации увеличивает яркость и контрастность индикаторных рисунков, тем самым увеличивая полноту выявления различных типов дефектов. Ванна Элитест УЗВ-ЛЮМ встраивается в механизированные и полуавтоматизированные линии капиллярного контроля. Система позволяет модернизировать производственные линии путем замены стандартной погружной ванны на УЗ-ванну и повысить производительность и качество контроля.

50 кг
Грузоподъемность платформы

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Давление сжатого воздуха, оставшегося в трещине, препятствуют проникновению средствам контроля. Для решения этой проблемы применяют различные методы интенсификации, одним из которых является ультразвуковой. Метод основан на образовании пузырьков (пустот) в жидких средах, с последующим их схлопыванием и высвобождением большого количества энергии, которое сопровождается гидравлическими ударами, что обеспечивает условие для интенсивного удаления из полостей дефектов воздуха.
В конструкции ванны Элитест УЗВ-ЛЮМ предусмотрены ультразвуковые преобразователи, работающие в двух диапазонах частот. Переключаясь между высокими и низкими частотами с заданной мощностью, система обеспечивает оптимальную интенсификацию проникновения пенетранта в трещины и другие дефекты, независимо от их размера.

Преимущества

Модификации ванны отличаются рабочим объемом бака в зависимости от требований заказчика
Ванна выполняется из нержавеющей стали, оснащается таймером, термодатчиком и датчиком уровня жидкости, который обеспечивает защиту от перелива.
Автоматизированное передвижение корзины с контролируемыми деталями
Два диапазона УЗ-преобразователя различной частоты

Особенности метода

Активная проработка всех участков объекта, достигается за счет использования УЗ-преобразователей различной частоты

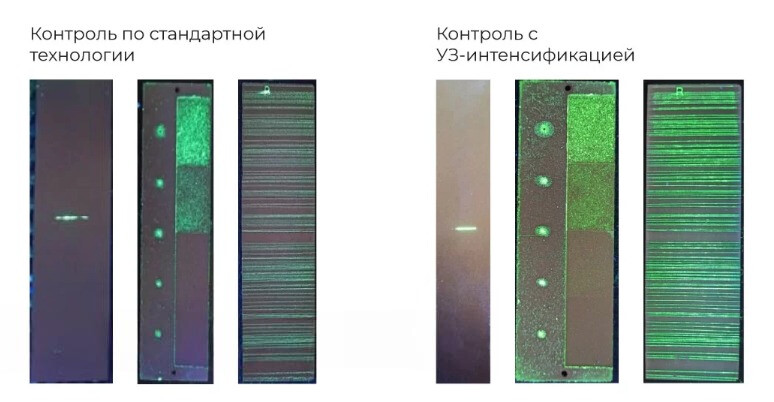

Яркость, контрастность и полнота индикаторных рисунков выше, чем с применением обычных погружных ванн в стандартном технологическом процессе.

/7794/conversions/b719f1aaa01b9ffdbba13ea9f64c88d0-big.jpg

Особенности исполнения ванны Элитест УЗВ-ЛЮМ

Среди особенностей исполнения ванны Элитест УЗВ-ЛЮМ также стоит отметить:

Количество плоскостей, на которых размещены преобразователи — не менее 2.
Динамическая регулировка частоты УЗ-колебаний.
Оперативная настройка режимов работы УЗ-преобразователей.
Герметичное и влагозащищенное исполнение модулей УЗ-преобразователей.
Ручное или автоматизированное открывание и закрывание крышки.
Плавное и бесшумное дозакрытие крышки.
Аварийная ванна (поддон).
Штуцер для слива пенетранта.
Звуковая и световая сигнализация.
Интерактивный модуль управления.
Система внутренней вентиляции.
Регулируемый режим «Болтание».
Режим дегазации.

Технические характеристики

Модели	Элитест УЗВ-ЛЮМ 500	Элитест УЗВ-ЛЮМ 1000
Объем заливаемого пенетранта	500 л	1000 л
Грузоподъемность платформы	50 кг	50 кг
