Модульная линия MAGNAFLUX ZA-37

Товар снят
с производства

Добавить в корзину

Доставка по России, за рубеж, самовывоз.

Оплата безналичными на расчётный счёт

Производитель:

MAGNAFLUX

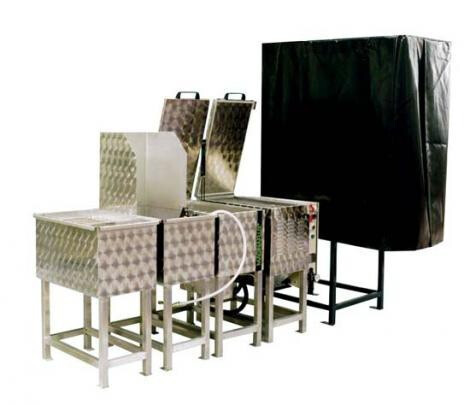

Модульные линии MAGNAFLUX ZA-37 предназначены для люминесцентного капиллярного контроля деталей максимальной размерности 300 мм х 350 мм х 650 мм. Сняты с производства.

Широкий набор модулей позволяет скомпоновать линию в соответствии с технологическим процессом контроля. В состав линии для капиллярной люминесцентной дефектоскопии можно включить любое количество модулей из следующего перечня: бак для пенетранта; бак для нанесения проявителя; бак предварительной промывки; бак окончательной промывки; бак для эмульгатора / очистителя; сушку горячим воздухом; шторм-камеру для нанесения порошкового проявителя; дренажные лотки; смотровую кабину.

100 ватт
Мощность УФ - лампы

Документы в PDF

Скачать карточку в формате PDF

Проведение люминесцентного капиллярного контроля

Основные стадии проведения люминесцентного капиллярного контроля на модульной линии (возможный вариант): предварительная очистка объекта контроля, промывка, сушка, охлаждение, погружение в бакс пенетрантом, промывка в воде, погружение в бак с эмульгатором, окончательная промывка в воде, сушка в печи, нанесение проявителя, визуальный контроль испытуемого объекта в инспекционной кабине под ультрафиолетовым излучением.

Комплектация

ZA-37E для контроля люминесцентными постэмульгируемыми пенетрантами.
ZA-37W для контроля люминесцентными водосмываемыми пенетрантами.
ZA-37S для контроля цветными пенетрантами.

Особенности

все баки: бак для эмульгатора/очистителя, предварительной и окончательной промывки, бак для пенетранта, для нанесения проявителя – изготовлены из нержавеющей стали, а остальные поверхности модульной линии обработаны износоустойчивой краской;
баки для промывки оснащены ручным шлангом с распылительной насадкой;

сушильный блок имеет систему рециркуляции воздуха и регулирующий термостат;
смотровая кабина оборудована ультрафиолетовыми лампами мощностью 100 Ватт;
соответствие стандартам ГОСТ 18442-80* Контроль неразрушающий. Капиллярные методы. Общие требования.
