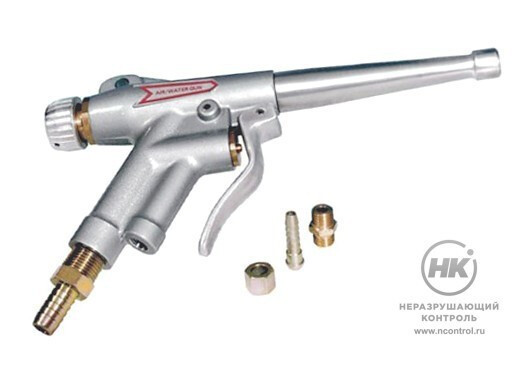

Пневмогидропистолет с пусковым устройством MAGNAFLUX

Пульверизатор для капиллярного контроля, распылитель для цветной дефектоскопии, пневмогидропистолет MAGNAFLUX предназначен для промывки водой или продувки сжатым воздухом деталей после их обработки пенетрантом при капиллярном методе неразрушающего контроля. Снят с производства.

Подключение

В рукоятке пневмогидропистолета имеются два отверстия: одно диаметром 1/4 дюйма с внутренней резьбой для подключения сжатого воздуха, а другое диаметром 1/2 дюйма с внутренней резьбой для подключения воды.

Рекомедуемые параметры

На точках подачи воздуха и воды целесообразно использовать быстроразъёмные соединения труб с редукционным клапаном для управления давлением сжатого воздуха. Следует устанавливать рабочее давление сжатого воздуха в диапазоне 7 – 10 бар. Рекомендуемые внутренние диаметры рукавов: сжатый воздух — 1/4 дюйма, вода — 1/2 дюйма.

Эксплуатация

Конический винт используется для регулировки расхода воды и должен быть постоянно закрыт, когда пистолет-распылитель не используется. При нажатии на рычаг происходит повышение давления в водяной магистрали. Требуемая величина расхода воды регулируется с помощью клапана.
