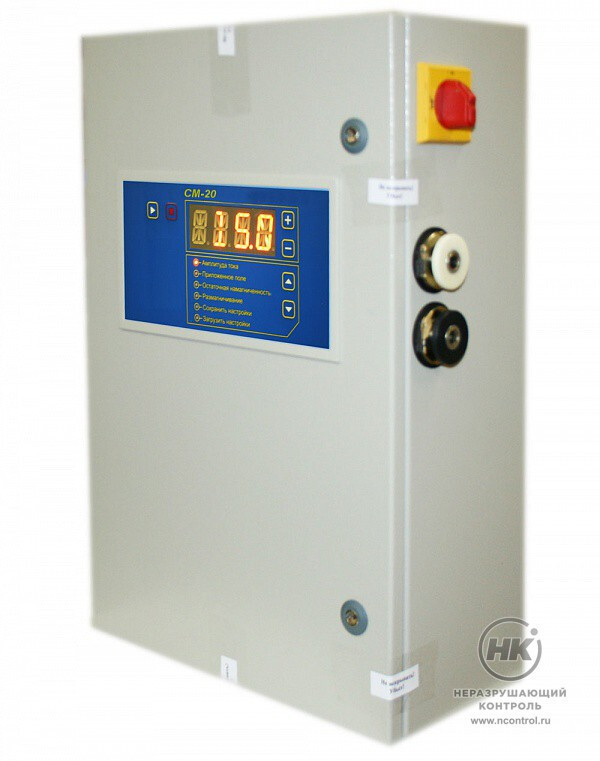

Дефектоскоп СМ-20

Купить

Задать вопрос о товаре

Импульсный магнитопорошковый дефектоскоп СМ-20 создан как практичное и современное решение для цехового контроля поверхностных и подповерхностных дефектов в крупногабаритных изделиях. При массе всего 40 кг максимальная сила тока составляет 20 кА.

Прибор позволяет автоматически установить заданный ток, а также сохранить параметры выбранного режима намагничивания в энергонезависимой памяти. Размагничивание детали происходит автоматически. Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.

20 кА
Наибольший импульсный ток

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Особенности

регулировка тока намагничивания до 20 кА при массе импульсного блока всего 40 кг;
питание от сети 220 В с потреблением всего 3 кВА;

измерение установок тока;
память настроек;
автоматическое размагничивание.

Комплектация

намагничивающее устройство СМ-20;
кабель намагничивающий 16 кв.мм.;
инструкция по эксплуатации, св-во о калибровке;
упаковка;

кабели различной длины и сечения;
электроконтакты для циркулярного намагничивания;
расходные материалы;

Технические характеристики

Наибольший регулируемый импульсный ток	20 000 А (на кабеле 16 кв.мм. длиной 4 м)
Регулировка тока	100 - 20 000 А
Длительность импульсов тока	1,4 - 1,8 мс
Частота следования импульсов	1 Гц
Измерение тока	есть
Автоматическая установка тока	есть
Длительность автоматического размагничивания	30, 60 или 120 с
Память	10 настроек
Режимы работы	одиночные импульсы тока; повторяющиеся импульсы тока одной полярности с частотой 0,7 - 1,7 Гц
Питание	сеть 220 В, 50 Гц
Потребляемая мощность	не более 3 кВА
Габаритные размеры	600 х 400 х 200 мм
