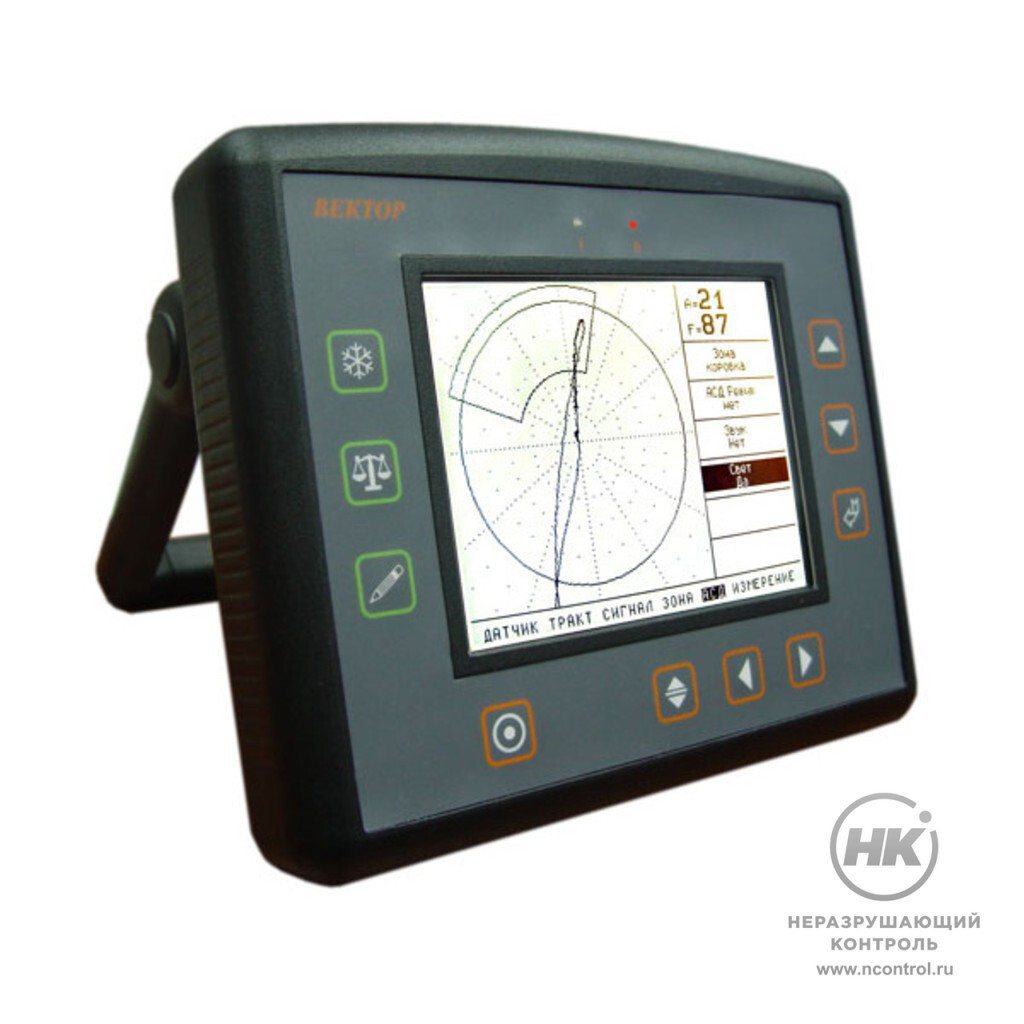

Вихретоковый дефектоскоп «ВЕКТОР»

Вихретоковый дефектоскоп «ВЕКТОР» [фото №3]

Вихретоковый дефектоскоп «ВЕКТОР» [фото №4]

Товар снят
с производства

Новый вихретоковый дефектоскоп «ВЕКТОР» обладает богатыми функциональными возможностями для решения всего круга задач контроля ферромагнитных и неферромагнитных материалов методом вихревых токов. Снят с производства. Замена — новая версия «ВЕКТОР 50».

Дефектоскоп предназначен для контроля и определения размера поверхностных дефектов труб, прутков, листов и др. изделий, измерения толщины покрытий, определения электропроводности и других физических свойств материалов, контроля качества сварных и паяных соединений и решения прочих задач контроля.

8 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Особенности

большой ЖКИ экран с регулируемой яркостью и контрастностью, хорошо видимый как в темноте так и при прямом солнечном свете;
простая и понятная организация меню и клавиатуры;
различные виды зон АСД с задавамой логикой определения дефекта;
богатые функциональные возможности и широкий круг решаемых задач;
возможность подключения различных преобразователей;
запоминание большого количества настроек и результатов контроля;
порт RS232 для связи с ПК;
питание от литий-ионных аккумуляторов;
небольшие габариты и вес;
встроенное зарядное устройство.

Комплектация

электронный блок дефектоскопа;
блок питания;
преобразователь –2 шт.;
кабели для преобразователей;
аккумулятор;
кабель RS232 для подключения ПК;
программное обеспечение для ПК;
кейс для переноски.

Технические характеристики

Диапазон регулировки входного усиления	от 0 до 70 дБ, с шагом 1,2,4 и 6 дБ
Дипазон изменения частоты	от 100Гц до 10МГц, с шагом 1,10,100 и 1000 Гц
Амплитуды выходного напряжения	0, 6 или 11 В
Диапазон изменения фазы вектора	0-360 град., с шагом 1 град.
Фильтр НЧ	200, 400, 800, 1600 Гц
Регулировка усиления после ФНЧ	6..40 дБ, с шагом 2 дБ
Фильтр ВЧ	20, 40, 80, 160 Гц
Режим генератора	обычный, двухчастотный, режим АЧХ
Вид графика	X(y), X(t), Y(t), A(t), F(t)
Шлейф графика	0..10 сек, с шагом 1 сек
Цифровое увеличение	1,2 и 5 раз
Зоны АСД	коробка: –112..112 с шагом 1 (верн, нижн, прав, лев); сегмент: внут/внеш радиус (0..158 с шагом 1), начал/конеч угол 0..359 с шагом 1
Режимы АСД	дефект в зоне, дефект вне зоны
Типы вывода на экран	вектор, точка
Изменение масштаба по одной из координат X,Y	8:1, 4:1, 2:1, 1:1, 1:2, 1:4,1:8
Типы преобразователей	дифференциальный, абсолютный
Питание	15-18V DC
Время автономной работы	8 часов (без подсветки)
Экран	120 х 90 мм ЖКИ с разрешением 320 х 240 и регулируемой яркостью и контрастностью. Белая светодионая подсветка повышенной яркости.
Диапазон рабочих температур	+5 до +55 С
Размер электронного блока (В x Ш x Д)	195 мм x 175 мм x 30 мм
Вес с элементами питания	2,5 кг
