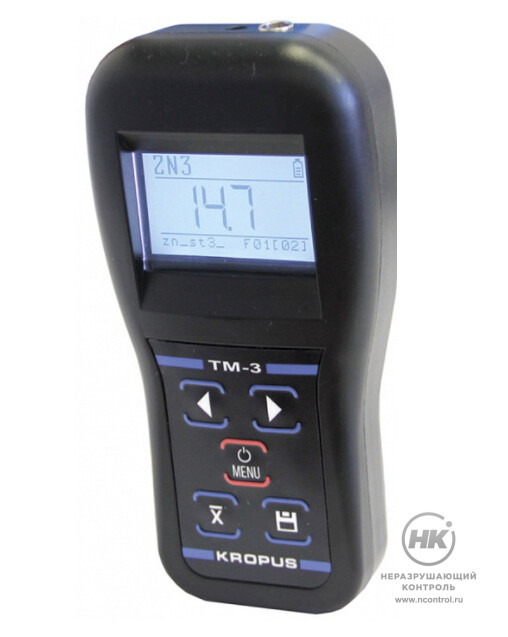

Вихретоковый толщиномер покрытий ТМ-3

ТМ-3 — компактный универсальный толщиномер для измерения токопроводящих покрытий в диапазоне 0-100 мкм на токопроводящих основаниях от 1 мм. Преобразователь для труднодоступных участков позволяет контролировать покрытия пазов, отверстий, трубок. Время работы от 50 часов.

ТМ-3 подходит для контроля крупногабаритных объектов со сложной формой, в том числе на опасных производствах При использовании специализированного датчика подходит для обнаружения трещин и других поверхностных и подповерхностных дефектов в покрытиях. Толщиномер аттестован на контроль объектов морского и речного транспорта.

от 50  часов

Время работы

Устройство и принцип работы

Толщиномер ТМ-3 содержит в своем корпусе ряд функциональных элементов - преобразователь, усилитель, умножитель - предназначенных для генерации, усиления и измерения ЭДС. Позднее микропроцессор выводит полученную величину на ЖК-дисплей.

Сборка и включение

Для включения нужно подключить толщиномер к электронному блоку и нажать кнопку «MENU». Только оригинальный электронный блок подходит для питания толщиномер ТМ-3. При его подключении происходит зарядка аккумулятора прибора.

Подключение преобразователя и его замену можно производить как с включенным, так и с выключенным толщиномером.

Разъемы

В нижней части корпуса устройства расположен порт мини-USB для подключения к ПК, на верхней грани корпуса находятся два разъема - для подключения блока питания и сменных преобразователей.



Процесс калибровки толщиномера

Сначала датчик нужно установить на основной металл объекта контроля без покрытия.

Прибор примет ЭДС, возникающую в обмотке магнитоиндукционного преобразователя при установке на основной металл, за нулевую точку.


После этого датчик устанавливается на покрытие известной толщины, в процессе чего значение толщины, измеряемой прибором, отстраивается и записывается с учетом истинной толщины покрытия. Таким образом создается градуировочная кривая.

Процесс установки датчика на покрытие известной толщины может повторяться от 2-х до 5 раз.

Настройки

Можно настроить как физические параметры ЖК-дисплея, такие, как контраст и подсветка, так и параметры отображения информации в интерфейсе толщиномера.

Общий вид индикатора в рабочем режиме

Есть возможность сохранить 25 пользовательских шкал, калибрующихся по образцу. Для каждой можно задать имя и точность от целого числа до одной сотой.

Также в интерфейсе предусмотрен выбор русского или английского языка.

Программное обеспечение

Для обработки на ПК результатов измерений толщиномеров ТМ-3 и ТМ-4 выпускается два вида программного обеспечения.

ScaleM

Программа для создания и записи аппроксимационных шкал в прибор и чтения шкал из прибора.

  • Построение аппроксимационной кривой методом наименьших квадратов или линейной аппроксимации
  • Количество исходных точек - до 100
  • Степень аппроксимационного полинома - до 9
  • Автоматическое разбиение аппроксимационной кривой на участки для программирования с заданным максимальным отклонением
  • Печать переводных таблиц с заданным шагом
  • Печать графиков
  • Непосредственное программирование шкалы в любой прибор из программы

Dlogger

Программа для считывания из прибора результатов измерения, их статистической обработки и вывода на печать.

  • Чтение результатов из прибора
  • Сохранение результатов в файле
  • Просмотр ранее сохраненных результатов
  • Поддержка файловой системы памяти результатов (УД2В-П40, УД2В-П45)
  • Возможность давать комментарии как ко всем результатам, так и к каждому файлу отдельно
  • Расчет статистических данных
  • Печать протокола измерений
  • Возможность переноса результатов с использованием "Буфера Обмена" в любую версию Windows.

Особенности толщиномера ТМ-3

  • Возможность программирования до 10 дополнительных шкал
  • Память на 5000 результатов измерений
  • Удобный дисплей с регулируемым уровнем подсветки и контрастности
  • Режим вывода усредненного значения измерений
  • Режим температурной коррекции
  • Режим автоматической сигнализации брака (АСБ)
  • Режим автоотключения
  • Возможность заказа преобразователей различной конфигурации

Преобразователь М02-Т17 для труднодоступных участков

Вихретоковый преобразователь М02-Т17 предназначен для контроля таких зон, как пазы, трубки, отверстия. М02-Т17 оснащен гибкой вращающейся головкой на пружине.

Преобразователь совместим только с толщиномером ТМ-3.

Технические характеристики М02-Т17

Диапазон измерения толщины покрытий

от 0 до 100 мкм
Минимальный внутренний диаметр измеряемого отверстия 20 мм
Обеспечение контакта с поверхностью нормированная плоская пружина
Высота корпуса без хвостовика 17 мм
Диаметр корпуса 14 мм
Диаметр сердечника 1 мм
Длина кабеля по заказу

Комплектация

  • электронный блок со встроенным аккумулятором;
  • блок питания/зарядное устройство;
  • преобразователь измерительный;
  • кабель для соединения с ПК;




  • ПО для ПК;
  • руководство по эксплуатации;
  • защитный чехол;
  • сумка для переноски;

Технические характеристики

Диапазон измерения толщины токопроводящих
покрытий, мкм

от 0 до 100
Предел допускаемой основной погрешности измерения толщины токопроводящих покрытий, мкм ±0,1(9+0,2Хи)
Тип экрана графический ЖКИ с регулируемой подсветкой и контрастностью
Размер экрана 21 х 56 мм
Память результатов 10 000 результатов
Питание встроенный аккумулятор емкостью 2000 мА/ч,
напряжением 2,4В
Потребляемый ток в режиме измерения не более 150 мА
Габаритные размеры, мм электронный блок - 150 х 80 х 40
преобразователь - ∅14 х 75
Масса электронного блока с преобразователем не более 0,4 кг
Автоотключение через 90 сек
Диапазон рабочих температур от -10 C до +50 C
Средняя наработка на отказ не менее 1000 часов
Средний срок службы не менее 5 лет
