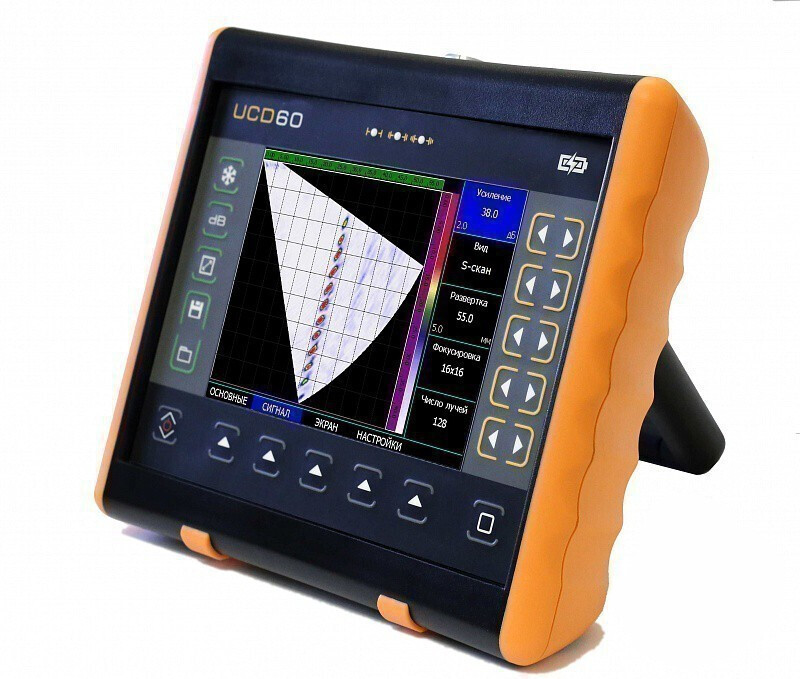

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР

Ультразвуковой дефектоскоп УСД-60ФР с классом защиты IP65, сочетающий классический метод УЗК с поддержкой ФР рассчитывает S-скан, L-скан, B-скан, А-скан. Минимальная развертка для контроля тонких изделий — 5 мм. Диапазон рабочих температур от -30 до +55 °C. Время работы без подзарядки до 10 часов.


С 2017 года инженеры с помощью УСД-60ФР решают особо сложные задачи УЗК и толщинометрии в нефтегазовой, судостроительной и тяжелой промышленности. Прибор зарегистрирован в Государственном реестре СИ РФ.


IP65


Класс защиты

Особенности дефектоскопа УСД-60ФР

Дизайн

  • Морозостойкий цветной TFT-дисплей 640 x 480 точек

  • Специальная клавиша для изменения усиления на заранее заданный шаг

  • Возможность нажатием одной кнопки перейти в полноэкранный режим просмотра скана без отображения меню
  • USB-разъем для подключения к ПК

  • Корпус из высокопрочного пластика IP65

  • Прорезиненные боковые накладки, за которые прибор можно держать одной рукой

  • Возможность подключения классических 16-ти элементных фазированных решеток



Режим полноэкранного просмотра сканов

Программное обеспечение

Общий вид экрана

Четыре вида отображения информации в дефектоскопе. (1)Только S-скан

Четыре вида отображения информации в дефектоскопе. (1)Только S-скан

(2)S-скан и А-скан

(2)S-скан и А-скан

(3)S-скан и В-скан

(3)S-скан и В-скан

(4)S-скан и В-скан

(4)S-скан и В-скан

  1. Построение S-скана, L-скана, B-скана, А-скана
  2. Автоматический расчет тригонометрических функций для определения глубины дефекта, расстояния по поверхности до него и расстояния по лучу
  3. Радиосигнал в режиме реального времени для отслеживания изменений фазы и высокоточного измерения толщины
  4. Полоса частот от 400 КГц до 20 МГц с настраиваемыми диапазонными фильтрами
  5. Минимальная развертка – 5 мм для контроля тонких изделий
  6. Функции ВРЧ и УРЧ (регулировки чувствительности по углу)
  7. Функция изменения шага для увеличения/уменьшения усиления
  8. Запоминание большого количества протоколов контроля
  9. Память на 200 пользовательских настроек
  10. Построение развертки с использованием датчика пути и различных сканеров
  11. Аналоговые и цифровые фильтры для повышения соотношения сигнал/шум
  12. Автоматическая калибровка преобразователя

Режим конструктора сварного шва

Отображение шва на скане в процессе контроля

Представляет собой маску сварного соединения, наложенную на S-скан.

Разработан для удобства расшифровки результатов контроля сварных соединений. Для визуализации нужно предварительно уточнить параметры участка: симметричная ли у свариваемых частей схема разделки, сколько у шва различных линейных участков, отступы сверху и снизу, высоту.

Конструкция

УСД-60ФР заключен в корпус из ударопрочного пластика, соответствующий IP65. На задней панели прибора расположена ручка, предназначенная для переноски и позиционирования устройства. Ручка перемещается только при зажатых на оси вращения кнопках. Резиновые накладки на нижней панели прибора также предназначены для удобства размещения на поверхности c любой кривизной и покрытием.

Питание

Питание дефектоскопа обеспечивает съемная литий-ионная аккумуляторная батарея. Для замены нужно открутить три винта с задней крышки прибора. Батарея заряжается от подключенного к прибору блока питания 220/15В либо от зарядного устройства.

Если доступ к сети невозможен в месте проведения контроля, можно заранее зарядить несколько аккумуляторов и заменять их в приборе поочередно: при отключении из-за разряженного аккумулятора дефектоскоп сохраняет настройки до следующего включения. Время работы аккумулятора - от 10 часов.



10 часов


Время работы акккумулятора

Разъемы

Все разъемы размещены на верхней панели корпуса. Разъемы для USB, энкодера и блока питания, которые могут использоваться реже, чем разъемы преобразователей, дополнительно защищены резиновыми заглушками.

Клавиатура

Все кнопки имеют четкие границы и выпуклую поверхность для исключения случайного нажатия в перчатках.

На левой части приборной панели располагаются функциональные клавиши с изначально запрограммированным значением. Кнопки снизу — для взаимодействия с интерфейсом на экране прибора. Справа — сдвоенные переключатели для изменения значения параметра меню на экране.

Принцип работы дефектоскопа на ФР

Метод ультразвуковой фазированной решётки основан на преобразовании и генерировании ультразвуковых волн. Преобразователь фазированной решётки представляет собой множество пьезоэлектрических элементов. Генератор контролирует все элементы для формирования лучей. Выходом генератора является обычный амплитудный сигнал в реальном времени, эквивалентный стандартному A-скану.

Дефектоскопы на фазированных решётках позволяют оператору менять угол луча, фокальное расстояние и размер электронного пятна. Всего один многоэлементный пьезоэлектрический преобразователь с призмой обеспечивает возможность секторного сканирования под разными углами, при этом его даже не обязательно перемещать по поверхности.

Так работает функция мультиплексирования, что очень удобно при обследовании объектов со сложной геометрией. Повышается выявляемость дефектов, точность измерения их размеров и координат. Резко увеличивается производительность УЗК.

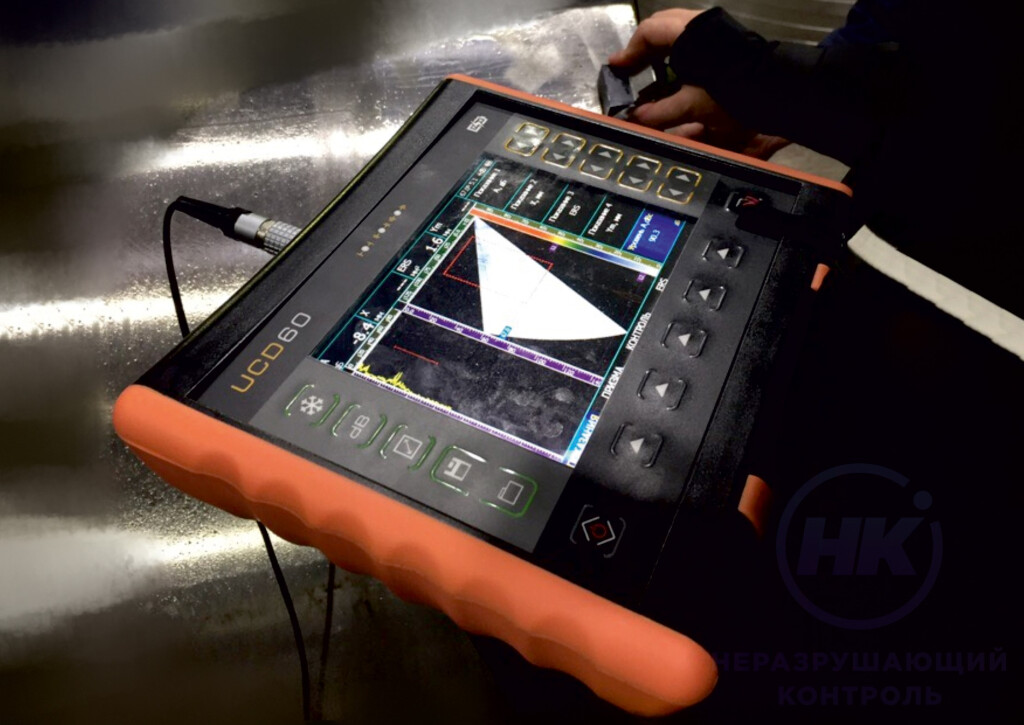

Процесс контроля на УСД-60ФР

В дефектоскопе УСД-60ФР совмещены классические преобразователи ФР с математической обработкой сигналов по методу TFM(Total Focusing Method)/FMC(Full Matrix Capture), а это значит, что нет необходимости создавать фокальные законы, так как фокусировка идет в каждую точку луча, которая синтезируется прибором.

Этим УСД-60ФР удобнее прочих дефектоскопов на ФР, применяющих метод синтезированной апертурной решетки, где необходимо создание фокусируемого акустического поля в заданных областях контроля.

Работа с ФР преобразователями РА (PhasedArray)

УСД-60ФР работает со всеми типами 16-канальных преобразователей на фазированных решетках и уже содержит в памяти параметры стандартных преобразователей.

Для новых нестандартных преобразователей:

  • задержка времени (время прохождения УЗ-волны) в призме калибруется автоматически;
  • скорость распространения волны и диапазона контроля настраиваются на стандартных образцах согласно РП.

Работа с ФАР преобразователями

Диалоговые окна при работе с ФАР преобразователями

Комплектация

  • электронный блок УСД-60ФР со встроенным Li-ion аккумулятором;
  • предустановленное ПО «Классический УЗ дефектоскоп»;
  • предустановленное ПО «УЗ дефектоскоп с ФАР»;
  • блок питания сетевой 15 В / 220 В;
    защитный чехол с блендой и креплением на корпусе оператора;
  • 16-ти элементный преобразователь с ФАР, по выбору;
  • призма для ФАР наклонная 55 град.;
  • призма для ФАР прямая;



  • кабель Lemo00-Lemo00 1,5 м;
  • преобразователь ультразвуковой П111-2,5-К12;
  • преобразователь ультразвуковой П111-5-К6;
  • преобразователь ультразвуковой П121-2,5-40;
  • преобразователь утразвуковой П121-5-65;
  • кабель USB для связи с ПК;
  • ПО на CD-диске;
  • комплект документации;
  • кейс.

Технические характеристики

Тип используемых ФАР любые  16-ти канальные
Регулировка рабочей апертуры 4, 8 и 16 одновременно работающих элементов
Регулировка шага сканирования по углу от 0,3 до 2 град
Развёртка мин.: 0 - 5 мм макс.: 0 - 600 мм с шагом 0.1, 1, 5, 10 мм
Режим S-скан (секторное сканирование), L-скан (линейное сканирование)
Диапазон скоростей 2300 - 10 000 м/с
Зондирующий импульс радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)
Частота повторений ЗИ устанавливается автоматически в зависимости от заданных параметров
Усилитель широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления 80 дБ, с шагом 0.5, 1, 2, 6 дБ
Дополнительная клавиша +dB +6 дБ
Временная Регулировка Чувствительности (ВРЧ) линейное, с крутизной  до 10 дБ/мкс
Угловая Регулировка Чувствительности (УРЧ) коррекция по 10 точкам
Детектирование А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
Зоны контроля регулируемая прямоугольная зона контроля
Автоматическая Сигнализация Дефектов (АСД)Измерение амплитуды

световая, звуковая в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала
Дисплей Цветной высококонтрастный, TFT 640 × 480 точек, 130 × 100 мм
А-сигнал 480 × 300 точек в стандартном режиме 640 × 480 в полноэкранном режиме
Память 200 настроек с А-сигналом 1000 протоколов контроля
Интерфейс для подключения к ПК USB
Разъемы преобразователей 2 Х Lemo00,1 Х Lemo 16
Аккумулятор Li-ion 10.8В, 5000 mА/ч
Время работы не менее 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220В AC
Напряжение питания 15В / 2,5А  DC
Диапазон рабочих температур от -30 C до +55 °C
Размер (В x Ш x Д) 200 × 225 × 80 мм
Масса 1,4 кг с аккумуляторами
