Многоканальная установка УПНК

Многоканальная установка УПНК [фото №1]
Многоканальная установка УПНК [фото №1]
Купить

Промышленная многоканальная установка с параллельными каналами серии УПНК предназначена для автоматизации УЗК на производстве в отраслях машиностроения, авиапромышленности, металлургии, трубного производства, атомной промышленности.

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Установка под автоматизированный многопотоковый контроль.

  • Индивидуальная сборка под нужды заказчика.
  • Возможна комплектация установки с комбинированными методами УЗ и вихретокового контроля.
  • Линейная скорость перемещения изделия при автоматизированном контроле до 1 м/с.
  • Рабочая температура окружающего воздуха до + 50°C.

Принцип работы

Установка состоит из многоканального дефектоскопа, блока питания и ПК. Информация в результате параллельной независимой фиксации данных работы каналов выводится в ПК, на котором установлено специализированное ПО. Программа выводит визуализацию результатов в режиме реального времени в виде А, В и С-разверток и параллельно записывает протокол проведения контроля.

Устройство

Электронная часть установки заключены в стальные корпуса 3-х промышленных стоек Schroff Proline 19" с классом влаго- и пылезащиты IP55.

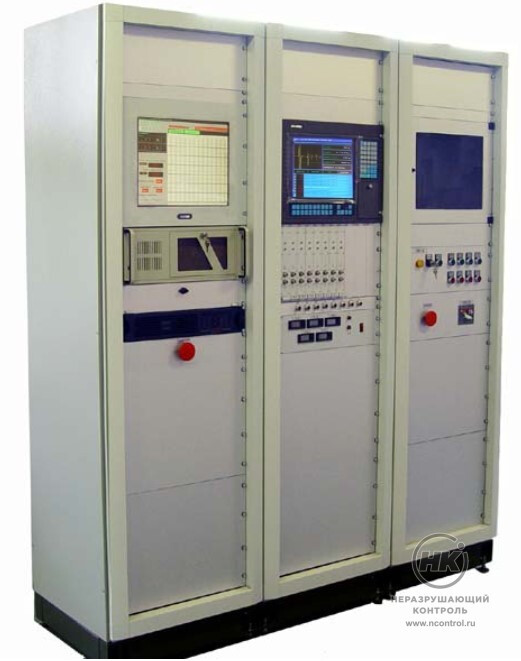

Многоканальная установка УПНК фото 1

В шкафах №1 и №2 установлены многоканальный дефектоскоп, блок питания, промышленный блок бесперебойного питания, 2 промышленных компьютера с панельными ЖК мониторами:

  • один для вывода сигналов в режиме реального времени;
  • второй для управления данными: общего управления системой, архивирования данных, установки связи с другими устройствами сети компьютеров на производстве.

В шкафу №3 размещена система автоматизированного управления:

  • приводами;
  • устройствами, в т.ч. для загрузки/выгрузки изделий.

Модификации

Установка выпускается с разными модификациями дефектоскопа, которые отличаются интерфейсом подключения к ПК и количеством каналов.

Для предотвращения несанкционированного доступа каждый дефектоскоп пломбируется на задней стороне электронного блока.

МодельКоличество каналовИнтерфейс подключения к ПК
УПНК-1608Плата ввода/вывода Advantech PCI-1751A
УПНК-1688Ethernet
УПНК-1612122 x Ethernet

Программное обеспечение

На ПК установки используется специализированное ПО «УПНК-16».

Функции ПО:

  1. установка параметров работы каждого канала
  2. синхронизация работы каналов под заданную частоту
  3. расшифровка результатов контроля
  4. вывод информации на экран в режиме реального времени
  5. запись протокола контроля.

Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Разверткамин.: 0 - 2,5 мкс
макс.: 0 - 1000 мкс
Размах амплитуды генератора импульсов возбуждения, В, не менее300
Зондирующий импульспрямоугольный, амплитудой не менее 200 В,
с изменяемой длительность от 33 до 500 нс,
с шагом 16 нс
Входной импенданс50 ом / 600 ом
Задержкаот -4 мкс до 998 мкс
Демпфирование50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Частота повторений ЗИот 50Гц до 10 КГц
Усилительширокополосный 0.5-25 Мгц
диапазонные аналоговые и цифровые фильтры
Диапазон рабочих частот приемника по уровню минус 6 дБ, МГцот 0,5 до 20,0
Разрешающая способностьдля временного метода - 0,5нс
для частотного и корреляционного метода - 0,25 нс
Зоны контролядве независимых зоны АСД + зона иммерсионной
синхронизации. Начало и ширина зон
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%. Возможность увеличения числа зон до 8-ми.
Временная Регулировка Чувствительности (ВРЧ)диапазон до 90 дБ
с построением кривой по 10 опорным точкам
Диапазон регулировки усиления110 дБ
Диапазон установки усиления, дБот 0 до 100 с шагом 0,5
Допускаемое отклонение установки усиления в диапазоне от 0 до 80 дБ, дБ± 2,0
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 0 до 15 дБ, дБ± 1,0
Диапазон измерения временных интервалов, мксот 5 до 200
Дискретность измерения временных интервалов, мкс0,01
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс± 0,05
Диапазон установки развертки экрана, мксот 2,5 до 200
Максимальная чувствительность приемника, мкВ, не более100
Предел допускаемой абсолютной погрешности измерения толщины изделия (по стали) с прямыми преобразователями в диапазоне толщин от 1 до 300 мм± (0,1 + 0,05 • S), где S - толщина изделия
Время установления рабочего режима, мин5
Время непрерывной работы, ч16
Питание, напряжение, В220±10 %
Питание, частота, Гц50 ± 1%
УЗ канал дефектоскопа, мм45 х 160 х 225
Блок контроля дефектоскопа, мм450 х 330 х 270
Масса блока контроля, кг15
Рабочая температура окружающего воздуха, °С5 - 50
Относительная влажность воздуха при 25 °С, %до 80 без конденсации
