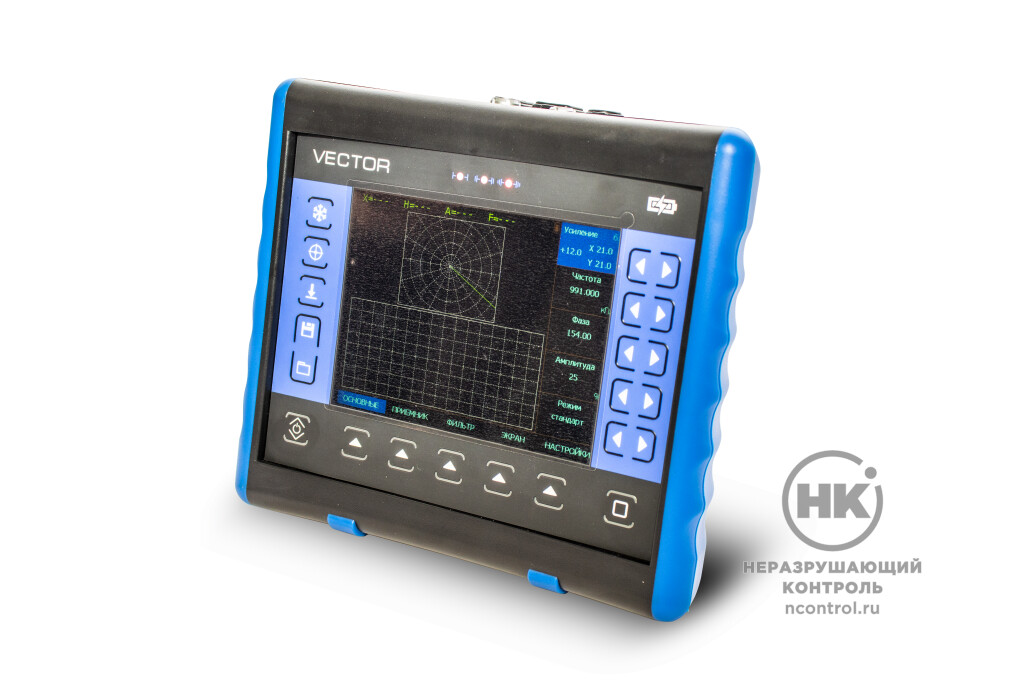

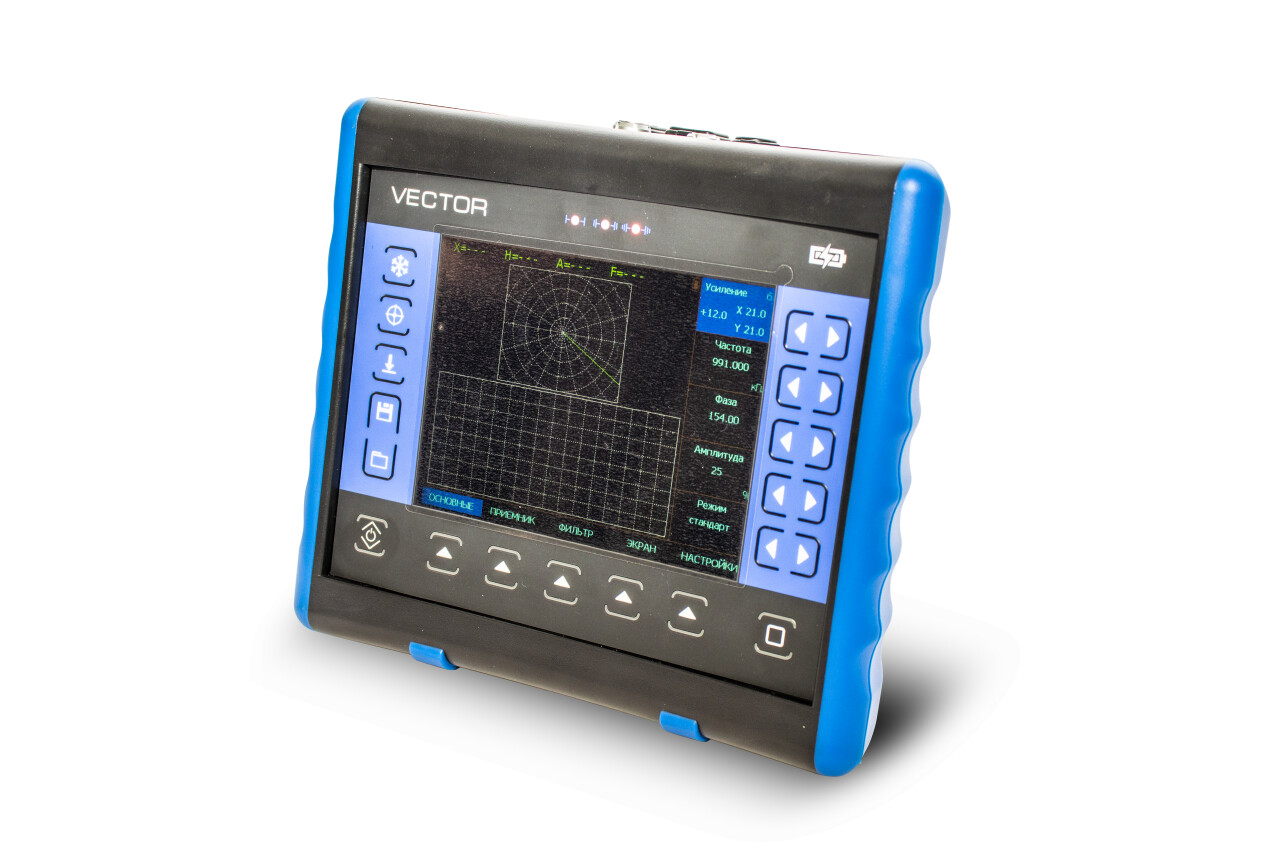

Вихретоковый дефектоскоп «ВЕКТОР 50»

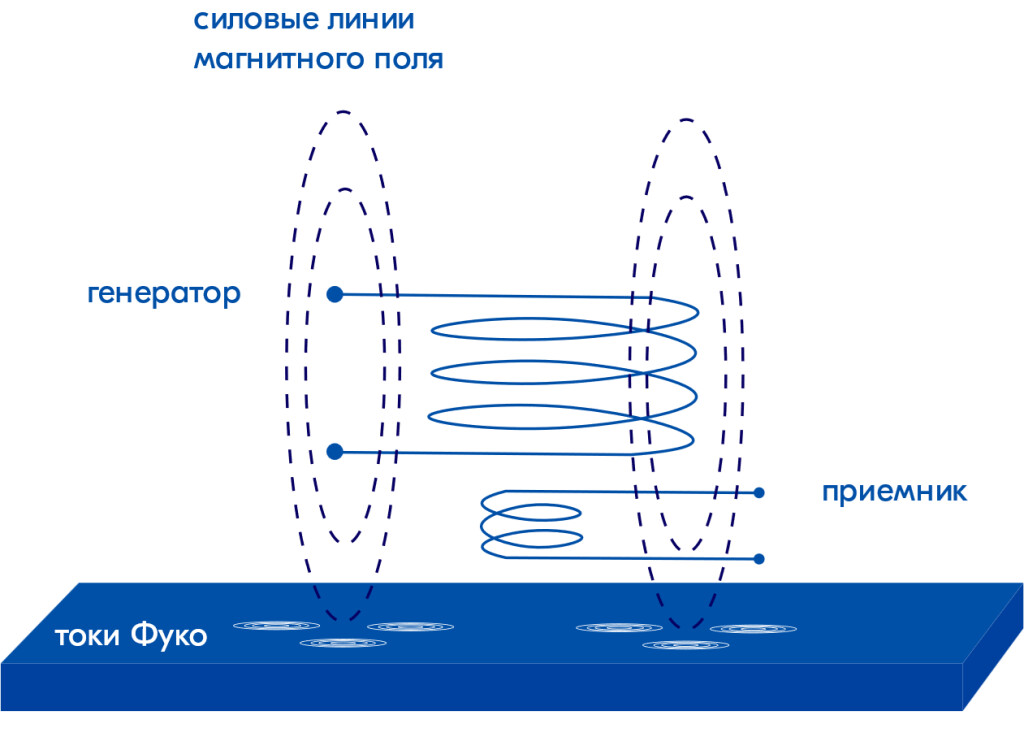

В основе работы вихретоковых дефектоскопов лежит использование электромагнитных полей, индуцированных вихревыми токами в контролируемом материале. Принцип дефектоскопии базируется на анализе амплитудных, фазовых и частотных характеристик этих полей, которые изменяются при наличии неоднородностей или вариаций электропроводности в поверхностном слое металла.

Дефектоскоп представляет собой систему, состоящую из электронного модуля и одного или нескольких подключаемых датчиков (преобразователей).

В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.

Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников.С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами.

Параметрические

Параметрические датчики измеряют изменение одного параметра катушки индуктивности (обычно это индуктивность L или активное сопротивление R) под воздействием вихревых токов в объекте контроля. Изменение этого параметра напрямую связано с расстоянием до объекта и его электропроводностью.

Характеристики:

• Простая конструкция и схема обработки сигнала.
• Чувствительны к изменению расстояния между датчиком и объектом (lift-off эффект). Это требует стабилизации расстояния или применения специальных методов компенсации.

Применение: Используются для измерения толщины покрытий, электропроводности, расстояния до объекта.

Дифференциальные

Дифференциальные датчики состоят из двух идентичных катушек индуктивности, расположенных рядом друг с другом. Электронная схема измеряет разницу в импедансах этих катушек. Если обе катушки находятся над неповрежденным участком объекта, то их импедансы одинаковы, и сигнал равен нулю. При наличии дефекта под одной из катушек, возникает разница в импедансах, которая и регистрируется.

Характеристики:

• Более чувствительны к локальным дефектам, таким как трещины и поры.
• Ориентированы на выявление дефектов, а не на измерение параметров материала.

Применение: Обнаружение трещин, пор и других локальных дефектов в трубах, листах и других изделиях.

Динамические (роторные)

Эти датчики используют вращающуюся катушку (или несколько катушек) для сканирования поверхности объекта. Вращение катушки позволяет возбуждать вихревые токи в разных направлениях, что повышает чувствительность к дефектам, ориентированным в разных направлениях. Вращение может быть механическим или электронным (с использованием нескольких катушек, переключаемых электроникой).

Характеристики:

• Обеспечивают более высокую чувствительность к дефектам различной ориентации по сравнению со статическими датчиками.
• Позволяют сканировать большие площади поверхности.
• Сложная конструкция и схема обработки сигнала.

Применение: Контроль цилиндрических изделий.

В комплект поставки дефектоскопа могут включаться акустические импедансные преобразователи: совмещенного и/или раздельно-совмещенного типов. Указанные преобразователи предназначены для контроля расслоения в многослойных конструкционных материалах (например, выявления непроклея ), в том числе сотовых конструкциях.
