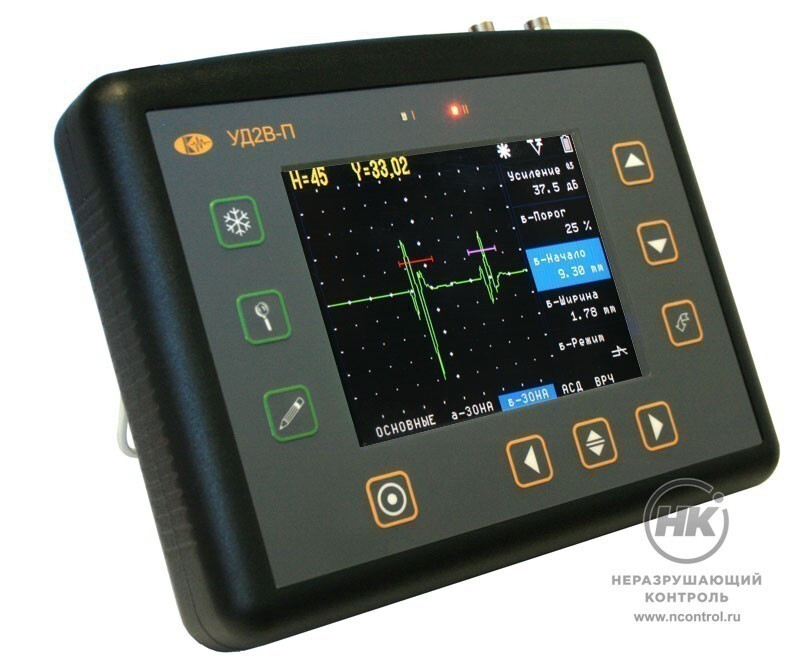

Ультразвуковой дефектоскоп УД2В-П46

Товар снят
с производства

Ультразвуковой дефектоскоп УД2В-П46 предназначен для поиска дефектов в изделиях из металлов, пластмасс и композитов. Диапазон скоростей: от 1 000 до 9 999 м/с.

Снят с производства. Замена - Дефектоскоп ультразвуковой УСД-46 Lite

Дефектоскоп одновременно измеряет амплитуды и координаты положения максимума сигнала, измеряет расстояния по-лучу и координаты дефекта при заданном угле ввода преобразователя.
Оснащён режимом записи огибающей максимума сигнала в зоне контроля. Поддерживает ведение нескольких баз данных протоколов УЗ контроля на ПК. Может подключать один из 7 встроенных контуров согласования.

0,01
Точность индикации толщины

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Свидетельство СИ РФ

Разрешение Ростехнадзора

Сертификат Российского Морского Регистра

Сертификат Российского Речного Регистра

Сертификат СИ Белоруссии

Свидетельство СИ Украины

Сертификат СИ Казахстана

Алгоритм записи огибающей максимума

Метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе — по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля. Режим даёт возможность получить, к примеру, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении. А также оценить его условную протяженность и определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Протоколирование результатов

Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума, цифрового значения результата измерения, и параметров работы прибора: даты, времени и имени результата, которое вводится с клавиатуры прибора.

Результаты можно просмотреть и переименовать в дефектоскопе, и с помощью программного обеспечения на компьютере. ПО обрабатывает результаты и разделяет их по базам протоколов. Также программа оснащена функцией конструктора протоколов УЗ дефектоскопии. Она позволяет создавать печатные формы протоколов любого вида, в зависимости от требований конкретного пользователя.

Соответствие стандартам

УД2В-П46 внесён в Государственный реестр средств измерений под №17498-03 и допущен к использованию в Российской Федерации и странах СНГ.

Комплектация

дефектоскоп;
USB кабель;
2 кабеля СР50-Lemo00;
ПО для ПК;
Блок питания;9В, 1.5A
4 преобразователя;
документация;
кейс.

Принадлежности

универсальное зарядное устройство;
защитный чехол с креплениями для шеи и пояса;
аккумуляторы NiMh размер D 10A/ч;
отсек для аккумуляторов размера D;
стандартные образцы;
ультразвуковые преобразователи.

Технические характеристики

Развёртка	мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1 000 мкс
Диапазон скоростей	1 000 - 9 999 м/с.
Задержка	от -0,5 мкс до 994.5 мкс
Задержка в призме	0 - 100 мкс с точностью 0,01 мкс
Демпфирование	50 ом / 1 000 ом (до 25 ом в совмещенном режиме)
Входной импенданс	50 ом / 600 ом.
Зондирующий импульс	радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений	ЗИ до 800 Гц в режиме максимальной частоты и 40 Гц.
Усилитель	широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей	7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ.
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей.
Кривая Амплитуда-Расстояние (АРК)	построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ).
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка	компенсированная, 0 - 80% высоты экрана.
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая.
Режимы работы АСД	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала.
Разрешающая способность	3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона.
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей	цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
А-сигнал	80 mm x 70 мм; 220 x 200 точек
Память	100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля
Интерфейс	USB
Разъемы преобразователей	2 СР50 / BNC
Аккумуляторы	4 NiMh размер «D».
Время работы	до 12 часов от стандартных аккумуляторов «D»10А/ч
Питание	внешний блок питания 220 В AC.
Диапазон рабочих температур	от -25 °С до + 55 °С.
Размер	170 x 225 x 45 мм
Вес	1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек)
