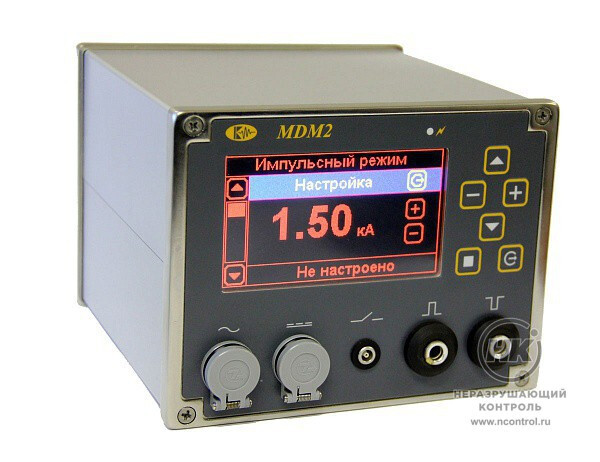

Магнитопорошковый дефектоскоп МДМ-2

Магнитопорошковый дефектоскоп МДМ-2 [фото №1] Магнитопорошковый дефектоскоп МДМ-2 [фото №2] Магнитопорошковый дефектоскоп МДМ-2 [фото №3] Магнитопорошковый дефектоскоп МДМ-2 [фото №4]
Магнитопорошковый дефектоскоп МДМ-2 [фото №1]
658 800 ₽
По запросу
Добавить в корзину
Купить

Магнитопорошковый дефектоскоп МДМ-2 создаёт импульсное намагничивание, намагничивание постоянным токов с помощью электромагнита, а также намагничивание в соленоиде. Импульсный ток регулируется до 3 000 А. Оснащён функциями автоматического размагничивания и регулируемой длительностью намагничивания.

МДМ-2 может работать без сетевого питания. Встроенный аккумулятор позволяет реализовывать любые методики магнитопорошкового контроля в полевых условиях, в ангарах и на аэродромах, а также на высоте.



1 200 А
наибольший ток через замкнутые контакты

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации

Соответствие стандартам

Прибор выпускается по ТУ 4276-018-33044610-09.
Соответствует требованиям контроля по ГОСТ Р 56512-2015.
Методика калибровки 01.00.00.00 МК.
Одобрен ГНИИ 13 МО РФ, АО НТЦ "ЭРАТ", ЗАО НИДЦ.
Декларация о соответствии по электробезопасности ЕАСЭС №RU Д-RU.МO07.В.17448.

Особенности

  • 20 часов автономной работы;
  • встроенный Li-ion аккумулятор;
  • питание от аккумулятора, сети 220В и бортовой сети самолета 27 В.

Комплектация

Базовый комплект

  • электронный блок МДМ-2
  • кабель питания сетевой 220В
  • MPL24 кабель питания от бортовой сети постоянного тока
  • кабель намагничивания MD243 сечением 4кв.мм и длиной 3м
  • кабель намагничивания MD2103 сечением 10кв.мм и длиной 3м
  • катушка намагничивания КМ-120-2
  • электромагнит PМ-5/2
  • образец стандартный МО-5
  • образец стандартный МО-3
  • магнитная суспензия КЛЕВЕР-1 (аэрозоль 500мл)
  • комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)
  • сумка-чехол для дефектоскопа МДМ-2
  • кейс фирменный

Экспертный комплект

  • электронный блок МДМ-2
  • кабель питания сетевой 220В
  • MPL24 кабель питания от бортовой сети постоянного тока
  • кабель намагничивания MD243 сечением 4кв.мм и длиной 3м
  • кабель намагничивания MD2103 сечением 10кв.мм и длиной 3м
  • катушка намагничивания КМ-120-2
  • электромагнит PМ-5/2
  • образец стандартный МО-5
  • образец стандартный МО-3
  • магнитная суспензия КЛЕВЕР-1 (аэрозоль 500мл)белый контрастный краситель
  • КЛЕВЕР-КБф (аэрозоль 500мл)
  • колба-центрифуга 100мл по ASTM
  • подставка для колбы-центрифуги
  • водная присадка для изготовления концентрата магнитной суспензии (1 кг)
  • КЛЕВЕР МП порошок черный (1 кг)
  • распылитель Polyspray
  • магнитометр МФ-34ФМ
  • книга "Магнитопорошковый контроль с применением переносных дефектоскопов"комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)
  • сумка-чехол для дефектоскопа МДМ-2
  • кейс фирменный

УФ экспертный комплект

  • электронный блок МДМ-2
  • кабель питания сетевой 220В
  • MPL24 кабель питания от бортовой сети постоянного тока
  • кабель намагничивания MD243 сечением 4кв.мм и длиной 3м
  • кабель намагничивания MD2103 сечением 10кв.мм и длиной 3м
  • катушка намагничивания КМ-120-2
  • электромагнит PМ-5/2
  • образец стандартный МО-5
  • образец стандартный МО-3
  • магнитная суспензия КЛЕВЕР 1ЛЮМ (аэрозоль 500мл)
  • колба-центрифуга 100мл по ASTM
  • подставка для колбы-центрифуги
  • люминесцентный магнитный концентрат (1 кг)
  • распылитель Polyspray
  • ультрафиолетовый фонарь с регулировкой фокуса ВОЛНА УФ365
  • очки для защиты от УФ излучения
  • магнитометр МФ-34ФМ
  • книга "Магнитопорошковый контроль с применением портативных дефектоскопов"
  • комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)
  • сумка-чехол для дефектоскопа МДМ-2
  • кейс фирменный

Технические характеристики

Наибольший регулируемый импульсный ток1 500 А на кабеле сечением 4 кв.мм.; 2 000 А на кабеле сечением 6 кв.мм.; 3 000 А на кабеле сечением 16 кв.мм.
Наибольший импульсный ток через замкнутые электроконтакты1 200 А
Регулировка токаесть
Длительность импульсов тока1,4-1,8 мс
Частота следования импульсов0,7-1,7 Гц
Измерение токаесть
Автоматическая установка токаесть
Режим "ток-пауза"длительность тока 1-3с, длительность паузы 1-5с
Потребляемая мощность30 с
Напряженность поля в соленоиде350 А/см
Напряженность поля между полюсами электромагнитане менее 90 А/см
Сила отрыва электромагнита от плиты МО-1не менее 200Н
Режимы работы в импульсном режимеодиночные импульсы тока; непрерывное следование импульсов тока с частотой 0,7-1,7 Гц;
Питаниеот встроенного Li-ion аккумулятора; от блока питания 220 В; от бортовая сети 24-27 В
Габаритные размеры131 × 172 × 170 мм
Масса4 кг со встроенными аккумуляторами
