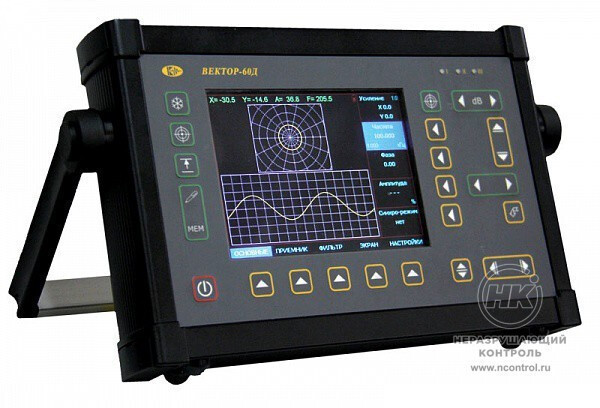

Вихретоковый дефектоскоп «ВЕКТОР 60Д»

Вихретоковый дефектоскоп «ВЕКТОР 60Д» [фото №3]

Товар снят
с производства

Универсальный вихретоковый дефектоскоп «ВЕКТОР 60Д» предназначен для контроля металлопродукции на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков. Снят с производства. Замена — «ВЕКТОР 50».

С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами.

8 часов
Время непрерывной работы батареи

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Свидетельство СИ РФ

Регистрационное удостоверение Росавиации

Сертификат Российского Морского Регистра

Сертификат Российского Речного Регистра

Назначение

Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Особенности

одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях;
отдельное усиление по осям X и Y;
режим синхронизации для работы с вихретоковыми роторными преобразователями;
возможность контроля различных углепластиков- Контроль композитов на расслоения с использованием импедансных преобразователей;
большая память настроек и результатов;
две настраиваемые зоны АСД: коробка и сегмент;
различные режимы отображения сигнала;
отлично читаемый на солнечном свету TFT-экран;
морозоустойчивое (от -30С) исполнение;
различные виды зон АСД с задаваемой логикой определения дефекта;
богатые функциональные возможности и широкий круг решаемых задач;
возможность подключения различных вихретоковых преобразователей;
запоминание большого количества настроек и результатов контроля;
питание от литий-ионных аккумуляторов;
встроенное зарядное устройство.

Технические характеристики

Диапазон регулировки усиления	от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя	от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты	от 10 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя	12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора	0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ	регулируемый от 5 до 1000 Гц
Фильтр ВЧ	регулируемый от 2,5 до 500 Гц
Режим работы	стандартный, синхро-режим,
Вид графика	XY, XY+YT, XY+AT, YT, YT+XT
След сигнала	0-30 сек, с шагом 1 сек
Зоны АСД	коробка, сегмент
Режимы АСД	дефект в зоне, дефект вне зоны
Типы вывода на экран	вектор, точка
Типы преобразователей	дифференциальный, абсолютный, роторный
Память настроек	200 настроек
Память результатов	500 протоколов вихретокового контроля
Экран	цветной TFT 640х480 с регулируемой яркостью ирегулировкой цветовой гаммы, специальная функция смены фона для работы на ярком солнце
Интерфейс	Ethernet
Разъемы преобразователей	1 x Lemo1B + 1 x Lemo0B
Время работы	8 часов от аккумуляторов
Внешнее питание	блок питания от сети 220 В, 50Гц AC
Напряжение питания	18V/3,5A DC
Диапазон рабочих температур	от -30º C до +55° C
Размер (В x Ш x Д)	210 мм x 340 мм x 75 мм
Масса	4 кг с аккумуляторами
