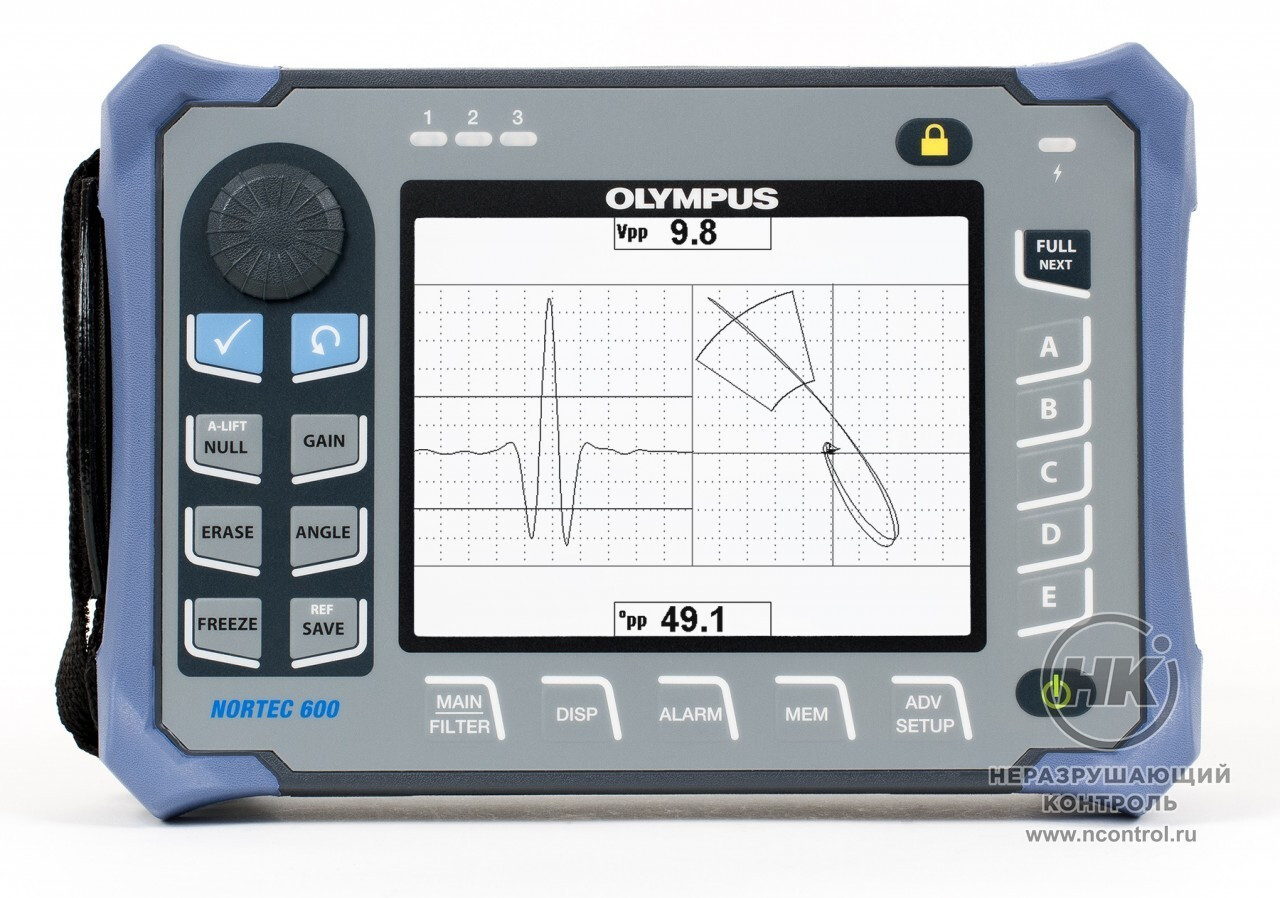

Вихретоковый дефектоскоп NORTEC 600

NORTEC 600 — портативный вихретоковый дефектоскоп, предназначенный для выявления и измерения глубины залегания поверхностных и подповерхностных дефектов в различных металлических конструкциях и токопроводящих материалах. Помимо базовой модели выпускается в модификациях 600C, 600S и 600D с дополнительными функциями, что значительно расширяет возможности контроля и области применения устройства.

Дефектоскоп NORTEC 600 использует электромагнитную индукцию для поиска дефектов в материалах, проводящих электрический ток. В качестве источника электромагнитного поля выступает переменный ток, действующий в индуктивной катушке преобразователя. Поле возбуждает вихревые токи в исследуемом материале, а все изменения в фазе и амплитуде вихревых токов фиксируются. С помощью NORTEC 600 можно проводить вихретоковый контроль изделий из алюминия, меди, титана, стали, в том числе нержавеющей.

IP66
Степень защиты от пыли и влаги

Прибор может обнаружить мелкие трещины вблизи поверхности токопроводящих материалов.

Вихретоковый метод также подходит для измерения электрической проводимости изделий и толщины непроводящего покрытия. При этом требуется минимальная подготовка поверхности контролируемого объекта.

Принцип действия вихретокового преобразователя

Подходит для работы в сложных условиях

Корпус дефектоскопа NORTEC 600 пригоден для эксплуатации в жёстких полевых условиях, а при разработке проходил многократные испытания на прочность. Электронные компоненты прибора защищены от попадания пыли и влаги согласно стандарту IP66, что позволяет работать с ним при температурах от –10 °С до 50 °С. Прибор компактный, а его масса составляет всего 1,6 кг. В комплекте прилагается ремень на запястье, дополнительно можно приобрести нагрудный ремень для высотных работ и наплечную сумку.

В отраслях, связанных с транспортировкой легковоспламеняющихся материалов, часто действуют строгие правила в отношении любых потенциально опасных процедур, включая неразрушающий контроль.

Схема устройства передней и задней панелей дефектоскопа NORTEC 600

Модернизированный пользовательский интерфейс

Дефектоскоп NORTEC 600 прост и удобен в освоении для операторов с разным уровнем подготовки, в том числе, для новичков. Навигация осуществляется с помощью ручки регулирования и панели управления с клавишами прямого доступа. Структура меню интуитивно понятна, что позволяет быстро настроить прибор под выбранную задачу.

Новая опция «Выбор приложения» включает меню предустановленных заводских настроек для различных режимов работы: «Поверхностные трещины», «Болтовые отверстия», «Подповерхностные дефекты», «Сварка и колёса», «Двухчастотный режим», «Теплообменные трубы». Наличие готовых установок сокращает время подготовки для выполнения наиболее распространённых задач контроля.

Прибор NORTEC 600 оснащён цветным трансфлективным VGA-дисплеем, который отражает естественное освещение и становится ярче при прямом свете. Поэтому им комфортно пользоваться и в помещении, и на улице. Дисплей диагональю 14,5 см имеет высокое разрешение и настраиваемые цветовые схемы, что даёт возможность чётко различать и анализировать полученные сигналы на расстоянии. При длительной эксплуатации прибора удобно активировать полноэкранный режим.

Режимы отображения сигналов

  • Импедансная плоскость.
  • Двойная импедансная плоскость.
  • Развёртка/ленточная диаграмма.
  • Комбинированный: развёртка + импеданс.
  • Каскадная диаграмма.
  • Двойная импедансная плоскость.
  • Экран «всё в одном», отображающий
    до 3 настраиваемых изображений.

Настройка в режиме фиксации сигнала

Работа с результатами контроля

Во время проведения контроля можно быстро сохранить текущие настройки с полученными данными сигналов. Внутренней памяти дефектоскопа хватит на 500 таких файлов. С помощью меню «Диспетчер файлов» их удобно просматривать, редактировать, удалять или перезаписывать. Доступно добавление различной текстовой информации. Файлы с результатами контроля можно перенести на другое устройство или ПК.

В комплектацию прибора входит специализированное ПО NORTEC PC для обмена данными между дефектоскопом и компьютером по протоколу USB 2.0. Программное обеспечение позволяет управлять сохранёнными данными, делать экранные снимки, создавать документы в формате PDF, обновлять ПО прибора и подключать дополнительные опции, выполнять резервное копирование данных и восстанавливать настройки.

Четыре модели для разных задач контроля

Вихретоковый дефектоскоп NORTEC 600 имеет четыре конфигурации. Модели с буквенным обозначением имеют расширенные программные функции, которые можно разблокировать дистанционно.

  1. NORTEC 600 — базовая модель.
  2. NORTEC 600C — имеет возможность измерения электрической проводимости и толщины непроводящего покрытия.
  3. NORTEC 600S — поддерживает сканеры для контроля отверстий.
  4. NORTEC 600D — включает все вышеописанные функции и поддерживает двухчастотный режим.

 Поддерживаемые режимы и функции

 N600    N600C     N600S    N600D

 Настройка прибора в режиме фиксации сигнала

 +  +  +  +

 Показания в режиме реального времени

 +  +  +  +

 Меню Выбор приложения

 +  +  +  +

 Экран «Всё в одном»

 +  +  +  +

 Поддержка преобразователей с технологией PowerLink

 +  +  +  +

 Измерение электропроводности и толщины покрытия материала

   +  +  +

 Сканер для контроля отверстий

     +  +

 Двухчастотный режим и микширование

       +

Подключение преобразователей

Все модели NORTEC 600 оснащены двумя разъёмами.

  • 16-контактный разъём LEMO с поддержкой технологии PowerLink. Автоматическое распознавание преобразователя и возможность загрузки предустановленных настроек.
  • Разъём BNC для абсолютных преобразователей с функцией автоматической балансировки.

Тип используемого разъёма выбирается в меню прибора

Решения NORTEC 600 для различных видов вихретокового контроля

Контроль качества поверхности

NORTEC 600 поддерживает все режимы исследования поверхности с применением средней и высокой частот. Помимо стандартного функционала, имеются следующие возможности: перекрестия нулевых точек, мелкие/расширенные и модульные сетки, авто-балансировка для разъёма BNC.

Дефектоскопы можно использовать для поиска поверхностных дефектов и трещин. Это актуально в горнодобывающей, геологической и других отраслях, где применяется оборудование, подверженное повышенным нагрузкам. Например, различная большегрузная техника: самосвалы, скреперы, канатные экскаваторы.

Выявление коррозии материалов

С помощью NORTEC 600C, 600S и 600D можно использовать вихретоковый метод для обнаружения и измерения коррозии. Так как продукты коррозии не проводят электрический ток, измеряется утонение материала объекта. В основном методика подходит для исследования сплавов на основе алюминия, которые часто встречаются в аэрокосмической отрасли.

Контроль колёс

Преобразователи, которые используются для контроля качества колёс, передают сигналы с малой амплитудой. Поэтому обычно предполагается применение предварительного усилителя. Дефектоскоп NORTEC 600 с усовершенствованными электронными компонентами имеет широкий диапазон настройки усиления — от 0 до 100 дБ. Это позволяет прибору генерировать сигналы высокого качества, без необходимости использования предусилителя.

Контроль отверстий

Модели NORTEC 600S и 600D имеют возможность подключения ротационных сканеров для контроля болтовых отверстий. Вихретоковый контроль с применением вращающихся сканеров широко используется в аэрокосмической отрасли для поиска повреждений в крепёжных элементах. Такая технология требует от оператора точной настройки фильтров для получения чёткого сигнала без нежелательных шумов.

Дефектоскопы NORTEC 600 предлагают меню с предустановленными настройками, которые не требуют дополнительной ручной конфигурации фильтров. Заводские установки FIG 6 и FIG 8 соответствуют двум стандартным типам сигналов: «фигура шесть» и «фигура восемь», названным по форме их отображения в импедансной плоскости. Для большего удобства использования приборы имеют функцию LINK, которая автоматически настраивает параметры фильтра при изменении скорости сканирования.

Кронштейн индексирующего сканера, доступный к использованию с моделями 600S и 600D, делает простым и надёжным контроль качества отверстий. Улучшенный каскадный режим дисплея имеет курсор идентификации нового слоя. Это позволяет с высокой точностью определять местоположение дефектов в материалах со слоистой структурой.

Измерение электропроводности и толщины покрытия материала

Данные функции доступны для моделей NORTEC 600C, 600S и 600D. В режиме измерения проводимости работает мастер калибровки с возможностью настраивать опорные значения. Приборы могут измерять электропроводность и толщину непроводящего покрытия до 0,64 мм на изделиях из немагнитных материалов.

Контроль сварных соединений

Вихретоковый контроль является надёжным, быстрым и недорогим способом исследования сварных швов деталей и объектов из токопроводящих металлов. Метод эффективен для обнаружения и устранения дефектов на ранних стадиях производства, а также для профилактического обслуживания. При этом не требуется никаких расходных материалов, подготовки или зачистки поверхности. Портативные дефектоскопы удобны при работах на высоте и в труднодоступных зонах.

NORTEC 600 имеет предустановленные настройки для контроля сварки, что облегчает работу с прибором. Использование специальных преобразователей позволяет обнаружить мельчайшие дефекты, трещины и коррозионные повреждения.

Контроль теплообменных труб и ОВК

Расширенные функциональные возможности модели NORTEC 600D позволяют проводить контроль оребренных и неоребренных труб теплообменников, систем отопления, вентиляции и кондиционирования воздуха. Ферромагнитные свойства материала трубы при этом не имеют значения. Дефектоскоп помогает выявить коррозионные и эрозионные повреждения металла, места сильного износа, а также зоны растрескивания.

На экране NORTEC 600D может выводиться до трёх настраиваемых трассировок для частоты 1, частоты 2 и смешанных каналов. Для каждого канала доступен к выбору вид отображения: импедансная плоскость или ленточная диаграмма. В режиме удалённого поля возможно микширование сигналов, позволяющее сократить до минимума сигнал, поступающий от опорной плиты. Двухчастотный режим ВКТ и функция автоматического смешивания сигналов делают более простым и эффективным процесс выявления и интерпретации дефектов.

Совместимость и интеграция в системы контроля

Вихретоковые дефектоскопы NORTEC 600 могут использоваться с датчиками и сканерами других производителей, указанными в РЭ. Для этого в комплекте имеются все соответствующие кабели и адаптеры. Приборы поддерживают все стандартные процедуры контроля и режимы: импедансная плоскость, развёртка, полноэкранный режим, настраиваемая нулевая точка, перекрестие, отображение опорного сигнала и другие возможности, включая улучшенные характеристики фильтров.

Устройства NORTEC 600 были сконструированы с учётом интеграции в любую систему вихретокового контроля, в том числе, в производственных условиях. Корпус защищён от неблагоприятных воздействий, ручка-подставка помогает закрепить прибор в удобном положении, рабочие температуры -10 – 50 °C. Дефектоскопы оснащены цифровыми входами и аналоговыми выходами, возможностью подключения сигнализации, ножной педали.

Программное обеспечение NORTEC PC позволяет подключаться к прибору и управлять им на расстоянии. Это осуществляется с помощью функции Remote Control. Дистанционное управление удобно при эксплуатации дефектоскопа в высокотемпературных камерах или в учебных целях.

Особенности

  • выпускается в четырёх модификациях: базовой, 600C, 600S и 600D;
  • интуитивный интерфейс с возможностью выбора готовых настроек под основные области применения;
  • разъём LEMO с функцией автоматического распознавания преобразователя;
  • автоматическая внутренняя балансировка для разъёма BNC;
  • вывод изображения на полный экран в любом режиме работы;
  • отображение до двух значений в режиме реального времени;
  • доступ ко всем настройкам прибора на одной странице;
  • автоматическое смешивание сигналов;
  • время работы от аккумулятора до 10 часов;
  • диапазон рабочих температур: от -10 до 50 °C;
  • непрерывный нулевой фильтр;
  • ленточная диаграмма с сигнализацией;
  • частота: от 10 Гц до 12 МГц;
  • яркий VGA-дисплей диагональю 14,5 см;
  • защита корпуса согласно IP66;
  • соответствует стандарту EN-15548;
  • совместим с существующими процедурами контроля и комплектующими других производителей;
  • улучшенные настройки фильтрации сигналов при контроле отверстий с помощью сканеров;
  • просмотр содержимого файлов в приборе без использования дополнительного ПО;
  • ёмкость памяти: до 500 файлов с настройками и данными;
  • удобная работа с результатами контроля и дистанционное управление из NORTEC PC;
  • выходы сигнализации;
  • аналоговые выходы;
  • цифровые входы.

Комплектация

  • электронный блок дефектоскопа;
  • ремешок на ладонь, прикрепленный к прибору;
  • литий-ионный аккумулятор;
  • зарядное устройство постоянного тока с кабелем питания;
  • кабель ПЭП длиной 1,83 м, кабель PowerLink (CL/SC/6);
  • карта памяти microSD на 2 Гб и адаптер;
  • держатель батарей AA;
  • кабель USB;
  • программное обеспечение NORTEC PC и полное руководство пользователя на диске;
  • заводской сертификат калибровки;
  • кейс для транспортировки;
  • свидетельство о поверке.

Дополнительные комплектующие для модели NORTEC 600C

  • преобразователь для измерения проводимости 60 кГц диаметром 19 мм;
  • сертифицированные стандарты проводимости, набор 2 шт. 29% и 59%;
  • набор калибровочных пластин.

Принадлежности

  • внешний адаптер сигнализации;
  • мягкая сумка с наплечным ремнём;
  • нагрудный ремень.

Совместимые преобразователи Olympus

Вращающиеся пластиковые преобразователи для сканеров

Широкий набор преобразователей с пластмассовыми наконечниками и преобразователей с кожухом разъема из нержавеющей стали.

Ручные преобразователи для контроля болтовых отверстий Доступны преобразователи стандартных (фракционные и метрические) и специальных диаметров, с абсолютными или дифференциальными катушками.
Точечные преобразователи Используются для обнаружения поверхностных и подповерхностных дефектов. Широкий диаметр катушек и низкочастотный режим работы преобразователя позволяют сканировать большие участки и определять дефекты больших размеров.
Преобразователи для контроля сварных швов Используются для контроля сварных соединений конструкций из ферромагнитных материалов. Это прекрасная альтернатива магнитопорошковому методу контроля, требующему особой подготовки (чистки) образца перед сканированием.
Скользящие преобразователи Разработаны для контроля рядов заклёпок. Работают в режиме «отражение», используются для выявления поверхностных и приповерхностных дефектов. Доступны преобразователи двух видов: регулируемые и нерегулируемые.
Преобразователи для измерения электропроводности Датчики измерения проводимости предназначены для сортировки цветных металлов и проверки состояния материала после термической обработки.
Г-образные, для выявления поверхностных дефектов Наконечник под углом 90°, стержень из нержавеющей стали. Предназначены для выявления поверхностных трещин. Доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъёмов.
Преобразователи прямолинейного движения для контроля поверхностных дефектов Прямолинейный вал из нержавеющей стали. Предназначены для выявления поверхностных трещин. Доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъёмов.
Наклонные преобразователи для контроля поверхностных дефектов

Наконечник под углом 30° или 45°, корпус из нержавеющей стали. Предназначены для выявления поверхностных трещин. Преобразователи доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъёмов.

Преобразователи с гибким валом для контроля поверхностных дефектов

Гибкий медный вал преобразователей может иметь различную форму. Предназначены для выявления поверхностных трещин. Доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъёмов.

Датчики положения коленчатого вала

Датчики общего назначения, из нержавеющей стали, используемые для обнаружения поверхностных и приповерхностных дефектов. Доступны в широком диапазоне размеров, с различными конфигурациями катушек и разъёмов.

Преобразователи карандашного типа

Преобразователи общего назначения с пластмассовым наконечником, используемые для обнаружения поверхностных и приповерхностных дефектов. Доступны с различными конфигурациями катушек и разъёмов. Имеют установочное кольцо.

Специальные поверхностные преобразователи

Специальные серии датчиков включают: преобразователи карандашного типа 3551, плоские преобразователи, преобразователи с пластмассовым наконечником, контактные (измерительные) преобразователи и преобразователи с пружинным механизмом.

Вращающиеся преобразователи для сканеров

Все преобразователи с корпусом из нержавеющей стали, стандартные серии и серии SEU.

Кольцевые преобразователи

Изготовлены в соответствии с различными диаметрами крепёжных элементов. Они предназначены для обнаружения подповерхностных трещин вокруг отверстий под крепёж, без снятия самих крепёжных деталей. Преобразователи доступны в конфигурации «мост» и «отражение».

Другие преобразователи сканера

Широкий ассортимент специальных датчиков: регулируемые преобразователи серии X и Y, конические преобразователи и конические преобразователи из нержавеющей стали.

Технические характеристики

Все модели NORTEC

Типы ПЭП

Абсолютные и дифференциальные, мостовой или отражательной конфигурации. Прибор полностью совместим с преобразователями NORTEC PowerLink, а также с
преобразователями и комплектующими других производителей.

Разъемы 16-контактный LEMO и BNC; автоматическая балансировка для
разъема BNC (абсолютные преобразователи).
Диапазон частот от 10 Гц до 12 МГц
Усиление от 0 до 100 дБ с шагом 0,1 или 1 дБ.
Фазовый сдвиг от 0° до 359,9° с шагом 0,1° или 1°
Развёртка Настраивается от 0,005 до 10 сек на деление (в целом 13,3 делений с МЕЛКОЙ сеткой).
Фильтры Низкочастотный: от 10 до 2000 Гц и широкополосный.
Высокочастотный: отключен, или от 5 до 1 000 Гц, выбираемый
пользователем в зависимости от типа фильтра «фигура 6» или
«фигура 8». Непрерывный сброс (низкочастотный фильтр HP):
0,2 Гц; 0,5 Гц; 1,0 Гц.
Возбуждение ПЭП НИЗКОЕ, СРЕДНЕЕ и ВЫСОКОЕ (2 В, 5 В, 8 В).
Очистка экрана, послесвечение

Очистка экрана (от 0,1 до 60 сек.), послесвечение (от 0,1 до 10

сек.)

Типы сигнализации

3 сигнализации по выбору: ПРЯМ (прямоугольная), ПОЛЯР
(полярная), СЕКТОР (секторная), РАЗВЕРТКА (временная),
ПРОВОДИМОСТЬ и ТОЛЩ. ПОКРЫТИЯ.

Проводимость (NORTEC 600C, NORTEC 600S и NORTEC 600D)

Частота

60 кГц или 480 кГц

Цифровое измерение удельной
проводимости
от 0,9% до 110% по шкале IACS или от 0,5 до 64 МС/м. от 0,9%
до 65% по шкале IACS с погрешностью ± 0,5%, и более 62% с
погрешностью ± 1,0%. Соответствует или превосходит нормы
вихретокового контроля BAC 5651.
Измерение толщины
непроводящих покрытий
от 0 до 0,648 мм. Погрешность ± 0,025 мм в диапазоне от 0 до
0,64 мм.

Сканеры (NORTEC 600S и NORTEC 600D)

Совместимость со сканерами

Работает со сканерами Olympus (MiniMite, SpitFire, RA-2000 и PS-5) и другими сканерами от 120 до 3000 об/мин.

Двухчастотный режим (NORTEC 600D)

Настройка частоты
(двухчастотный режим)

Две независимые частоты, работающие в одновременном
режиме.

Возможность СМЕШЕНИЯ
сигналов
F1 - F2, F1 + F2, и автоматическое смешение.
Хранение данных

500 файлов по 120 с макс. с возможностью предварительного просмотра.

Общие технические параметры

Показания в режиме
реального времени

До 2 значений в режиме реального времени, характеризующих
сигнал (выбор из 5 измерений амплитуды и 1 измерения угла).

Приложения

Меню Выбор приложения для быстрой конфигурации. Автоматический отрыв.

Хранение данных

500 файлов по 120 с макс. с возможностью предварительного просмотра.

ПО

Программное обеспечение NORTEC PC, включено в основной
комплект NORTEC 600. NORTEC PC позволяет просматривать
сохраненные файлы и печатать отчеты.

Размер дисплея

117,4 × 88,7 мм; диагональ 146,3 мм

Тип дисплея

Цветной трансфлективный ЖК-дисплей VGA, 640 × 480 пикселей

Режимы дисплея

Стандартный или полноэкранный, 8 цветовых схем.

Сетки и инструментальные
средства

Выбор из 5 сеток; перекрестья (только для одного изображения).

Вводы/выводы

Периферийный интерфейс USB 2.0, стандартный аналоговый выход
VGA, 15-контактный разъем ввода/вывода (вилка) с 6 аналоговыми
выходами, 3 выхода сигнализации.

Тип батареи

Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе)

Время работы

До 10 часов в обычных условиях; от 6 до 8 часов при использовании сканеров

Требования по
электропитанию

От сети переменного тока: 100 – 120 В, 200 – 240 В, 50 – 60 Гц

Рабочая температура

от -10 до +50 °С

Температура хранения

от 0 до 50 °C (с батареями) и от -20 до +70 °C (без батарей)

Защита корпуса

IP66

Стандарты или директивы

EN-15548, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия).

Габариты корпуса

236 × 167 × 70 мм

Масса

1,7 кг с аккумулятором
