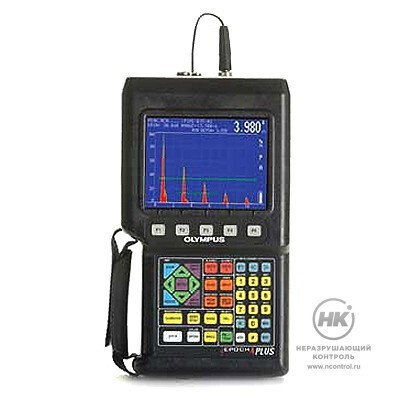

Ультразвуковой дефектоскоп EPOCH 4 PLUS

Аналоги
Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
Ультразвуковой дефектоскоп УСД-50 IPS
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп EPOCH 4 PLUS предназначен для диагностики, поиска дефектов и определения их координат и параметров с помощью генераторов импульсов ударного возбуждения и прямоугольных импульсов. Снят с производства. Замена — EPOCH 6LT.

Дефектоскоп EPOCH 4 PLUS — это усовершенствованная модель дефектоскопа EPOCH 4. Прибор позволяет работать с ЭМА-преобразователями, а также производить контроль в режиме работы эхо-эхо.

Новые функции

В новой модели дефектоскопа появились: USB-порт, вход-выход синхронизатора, возможность запоминания до 128000 измерений толщины, до 6400 полученных форм волны и калибровок в папках с уникальными номерами. При этом можно управлять сохранёнными данными, переносить их в компьютер, благодаря опционной интерфейсной программе.

Работа с данными

Программа интерфейса помогает обработать данные для высокоскоростной передачи. Данные могут быть выведены на печать или скопированы и вставлены в текстовый документ или в табличном виде для дальнейшего построения отчетов. Программа интерфейса позволяет создавать пользовательские базы данных идентификационных строк.

К новым возможностям относятся: режим захвата экрана, выбор цветной палитры, архивирование/восстановление базы данных и многооконность при представлении баз данных.

2,6  кг
Вес прибора

Документы в PDF

Особенности

  • улучшенные характеристики: высокая частота повторения импульсов, коррекция кривизны поверхности, программная опция AWS классификации сварки;
  • изменение цвета отображения формы волны в зависимости от параметров обнаружения дефекта;
  • выбор и настройка импульсного пикового генератора или генератора прямоугольных импульсов;
  • все сохранённые данные располагаются в файлах с уникальными именами и ID;
  • автоматическое или ручное определение полярности обнаружения в РЧ режиме;
  • функция удержания формы волны и данных
    УЗ-пути;
  • двойной строб в измерениях эхо-эхо;
  • функция удержания и запоминания пика;
  • настраиваемый узкополосный фильтр;
  • измерения эхо-эхо в РЧ режиме;
  • LCD-дисплей (320×240) с возможностью работы в полноэкранном и полиэкранном режимах обеспечивает высококонтрастное представление формы волны в различных условиях: от прямого солнечного света до полной темноты;
  • положительная/отрицательная логика сигнального режима, сигнализация по минимальной глубине;
  • универсальная клавиатура представлена английскими и международными символами;
  • данные могут быть представлены в дюймах, миллиметрах или миллисекундах;
  • опция заметок позволяет вводить дополнительные данные;
  • минимальная частота обновления 60 Гц;
  • автоматическая калибровка датчика;
  • интерфейсный строб в РЧ режиме;
  • ввод/вывод внешнего триггера;
  • работа с датчиками EMAT.

Технические характеристики

Чувствительность

максимально 110 дБ;

функция опорного уровня чувствительности с настраиваемым шагом 6 дБ или 0,1 дБ

Автоматическая калибровка преобразователя смещение нуля и/или скорость в материале
Отсечка от 0 до 80% от полной высоты экрана с шагом 1%
Единицы измерения миллиметры, дюймы, микросекунды
Скорость в материале от 635 до 15240 м/с
Диапазон стандартный от 1 до 10000 мм
Угол преломления луча фиксированные значения 0°, 30°, 45°, 60°, 70° или настраиваемые значения от 10° до 85° с шагом 0,1°
Запоминание максимумов одновременное отображение А-сканов с частотой обновления 60 Гц и максимума огибающей А-скана
Тип генератора

настраиваемый генератор прямоугольных импульсов,

импульсный пиковый генератор

Напряжение генератора 100, 200, 300, 400 В
Демпфирование 50, 63, 150 и 400 Ом
Детектирование радиосигнал (недетектированный), полная волна, полуволна+, полуволна-
Фильтры широкополосный, узкополосный, настраиваемый пользователем низко- и высокочастотный
Режимы контроля импульс-эхо, двойной, сквозная передача
Питание от сети переменного тока 100 – 120 В, 200 – 240 В, 50 – 60 Гц
Аккумулятор внутренние заряжаемые никель-металлогидридные батареи на 12 В при 4000мАч
Время работы аккумулятора 5 – 7 часов в зависимости от яркости дисплея, время подзарядки 2 часа
Высокоскоростной параллельный порт для подключения внешних устройств и кодировщика для В-скана
Аналоговый выход настройка с клавиатуры величины напряжения в зависимости от глубины залегания дефекта или амплитуды эхо-сигналов
VGA для подключения стандартного монитора VGA или проектора
Размеры (В×Ш×Г) 283,2×166,3×66,0 мм
Вес 2,6 кг с аккумулятором
Диапазон рабочих температур от 0 до 50 °С
Температура хранения от-40 до 70 °С
