Магнитный толщиномер Olympus Magna-Mike 8600



Olympus Magna-Mike 8600 измеряет толщины немагнитных материалов. Диапазон измерения толщины: от 0,001 до 25,4 мм. Работает на основе магнитного метода.

Назначение

Портативный толщиномер Olympus Magna-Mike 8600 предназначен для работы с немагнитными материалами. Для определения толщины используется эффект Холла, возникающий от действия рабочего элемента из ферромагнетика на постоянное магнитное поле. В качестве рабочего элемента используют мишени — стальные шарик, проволоку или диск. После калибровки под конкретную мишень, Magna-Mike измеряет расстояние от точки её установки до магнитного преобразователя в диапазоне 0,001-25,4 мм.

Magna-Mike 8600 разработан для измерений толщины изделий из пара- и диамагнетиков с магнитной проницаемостью близкой к единице. К таким объектам относят большую часть окружающих нас материалов: композиты, пластик, стекло, дерево; большинство металлов и сплавов на основе алюминия, титана, меди и других элементов. Толщиномер Magna-Mike 8600 внесён в реестр средств измерений.

25,4  мм
Максимальная толщина измерений

Устройство

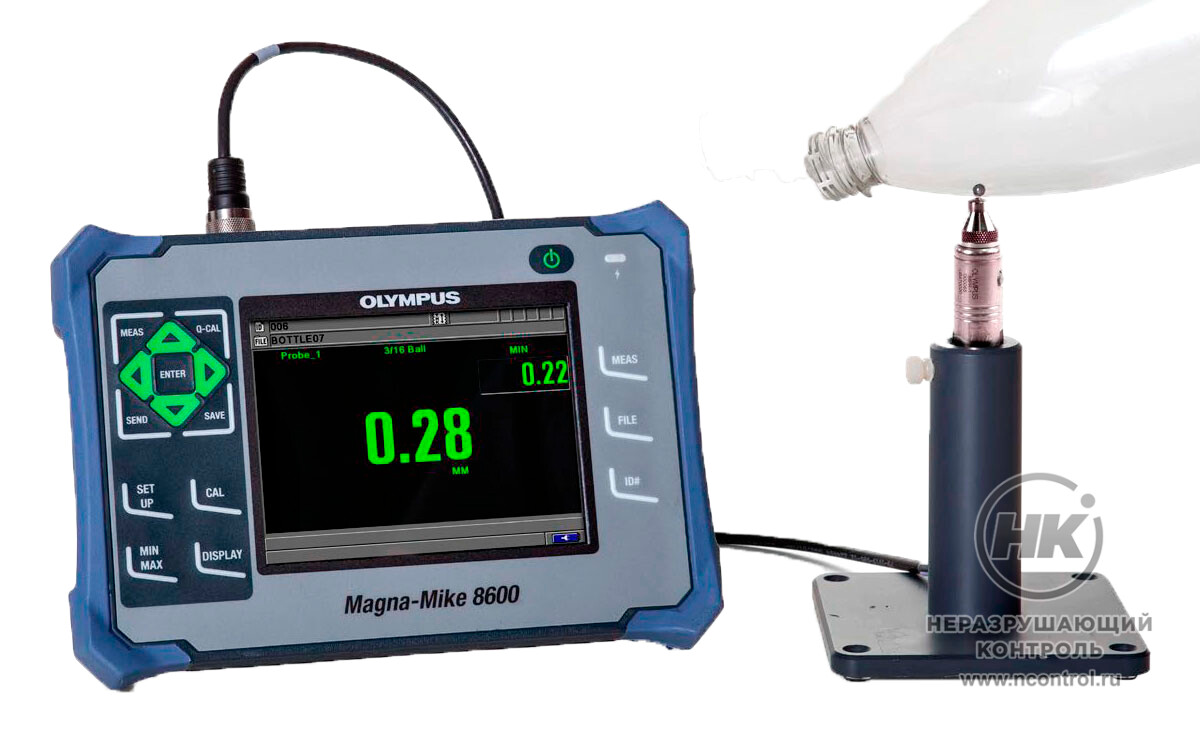

Используемый метод прост, нагляден и отлично подходит для контроля деталей со сложной геометрией. Измерения на сверхмалых толщинах проводятся с точностью микрометра. Для измерения толщины стенки изделия мишень помещается с одной стороны тестируемого материала, а магнитный датчик с другой. Magna-Mike 8600 измеряет расстояние между наконечником датчика и вспомогательным элементом, что соответствует значению толщины стенки. Датчик состоит из мощного постоянного магнита и полупроводникового сенсора Холла.

Сенсор Холла реагирует на малейшие изменения магнитного поля изменением напряжения. Мишень воздействует на магнитное поле от датчика, и чем ближе она к магниту, тем больше эффект. При изменении толщины, напряжение сенсора Холла меняется в предсказуемом направлении. Если прибор правильно откалиброван по тестовому образцу под конкретный датчик и мишень, то изменения напряжения переводятся в фактические значения толщины. Расчёты выполняются с помощью программно-реализованного алгоритма, использующего нелинейную кривую.


Результаты выводятся на дисплей и сохраняются на съёмном носителе. Синхронизация с ПК предусматривает возможность прямой отправки данных в таблицу Excel.

Magna-Mike 8600 оснащён системой автоматической коррекции результатов измерений, если на них действуют внешние факторы, такие как магнитное поле Земли и его аномалии. В любом случае, измерения следует проводить вдали от внешнего магнитного поля и предметов ферромагнетиков.

Окно интерфейсной программы WINXL для экспорта в Excel

Регистратор данных

Magna-Mike снабжён расширенным буквенно-цифровом файловым регистратором данных. Он сохраняет и передаёт результаты измерений во внешние приложения. Показания измерений толщины сохраняются
в одном из 4-х стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка. Файлы можно эспортировать на карту памяти MicroSD в форматах .txt и CSV

IP67
Степень защиты
корпуса

Особенности

  • возможность экспорта данных в Excel
    с помощью пакета WINXL;
  • возможность подключения к портам
    USB и RS-232;
  • возможность создания отчетов в
    самом приборе;
  • блокировка прибора с помощью
    программируемого кода;
  • возможность экспорта данных в другие
    программы SPC;
  • возможность экспорта файлов с
    измерениями на карту памяти MicroSD
    в форматах .txt и CSV;
  • расширенный буквенно-цифровой
    регистратор данных;
  • внесен в реестр СИ.

Комплектация

  • измерительный блок Magna-Mike 8600;
  • стандартный датчик;
  • соединительный кабель для датчиков;
  • разъёмная подставка для стандартного датчика;
  • набор блоков для калибровки;
  • внешнее устройство для зарядки;
  • программа интерфейса, построенная на базе EXCEL;
  • компакт-диск с руководством по эксплуатации толщиномера;
  • соединительный кабель  USB, либо RS232;
  • пластиковый кейс.

Принадлежности

  • кабель с VGA-выходом;
  • литий-ионный аккумулятор;
  • ножная педаль;
  • Г-образный датчик;
  • разъёмная подставка для Г-образного датчика;
  • кабель спиральный для датчика стандартного и Г-образного;
  • колпачки защитные съемные для датчиков обоих типов;
  • защитные колпачки;
  • комплекты шариков: 1,59 либо 3,18 либо 4,77 либо 6,35 мм;
  • плоский диск;
  • диск с V-образной кромкой;
  • комплекты магнитных шариков 4,76 или 6,35 мм;
  • стальная проволока 1,14 мм;
  • расширенный набор для калибровки;
  • набор для калибровки по стальной проволоке;
  • набор для калибровки по дискам;
  • комплект из калибровочных.

Технические характеристики

Параметры дискретности Magna-Mike 8600 В зависимости от диапазона толщины: 0,1 мм, 0,01 мм, 0,001 мм
Особенности сигнализации дефектов Нижний и верхний пороги
Параметры режима Миним / Максим Частота обновления 60 Гц
Характеристика частоты обновления изображения 4, 8, 16, 20 Гц
Языки  клавиатуры / интерфейса Magna-Mike 8600 Японский, китайский, английский, международный /  английский, французский, немецкий, испанский, китайский, португальский,японский, норвежский, шведский, голландский, польский, русский, венгерский, чешский, итальянский
Возможность сохранения данных На встроенной (съемной) карте памяти MicroSD, 2 Гб
Тип питания толщиномера Magna-Mike 8600 От сети переменного тока: 100-120В, 200-240В, 50-60Гц
Ресурс работы от батарей литий-ионного типа От 12 до 13 часов
Характеристики  и параметры датчиков Датчик 86PR-1 – стандартный, прямой, длина 83,2 мм, диаметр 18, 8 ммДатчик 86PR-2 – Г-образный, с наконечником, 58,4 х 18,8 мм, длина 177,8мм
Наличие у блока толщиномера входов / выходов RS232, USB 2.0, видеосигнал: стандарт. выход VGA
Показатели класса защиты и устойчивости толщиномера MIL-STD-810G, Метод 514.6 (устойчивость к ударам, вибрации, падению), соответствие IP67
Диапазон рабочих температур Magna-Mike 8600 От -10 до +50а °С
Внешние габариты толщиномера Magna-Mike 8600 и его вес вместе с батареей ионно-литиевого типа 236×167×70, 1,68 кг
