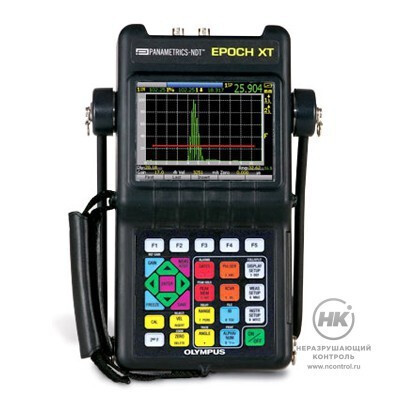

Ультразвуковой дефектоскоп EPOCH XT

Аналоги
Ультразвуковой дефектоскоп УСД-50 IPS
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп EPOCH XT предназначен для поиска дефектов в металле и других однородных материалах, специально разработан для использования в особо сложных производственных условиях. Снят с производства. Замена — EPOCH 650.

Дефектоскоп оснащён цветным жидкокристаллическим дисплеем с разрешением QVGA, возможностью представления информации в полном и полиэкранном виде, частота развёртки 60 Гц. Прибор имеет два высокоскоростных USB-порта, один из которых предназначен для соединения с периферийными устройствами, и клиентский порт для связи с ПК и работой с интерфейсной программой GageView Pro. Внутренний регистратор данных позволяет сохранять данные измерений.

Дефектоскоп EPOCH XT может использовать различные типы аккумуляторов от литий-ионных и NIMH продолжительного действия до обычных щелочных с дистанционным креплением.

Защита

Прибор полностью защищён от попадания пыли, грязи и воды и может быть погружён в воду на глубину до 1 метра без ущерба работоспособности. Применяется для дефектоскопии различных материалов, объектов, сварных швов и измерения толщины ультразвуковым методом в очень сложных, влажных условиях — таких как морские бурильные платформы, танки и корпуса судов а также в очень запылённых и загрязнённых средах.

Graphical User Interface

IP67
Степень защиты
корпуса

Усовершенствованный графический интерфейс пользователя имеет возможности: наличие полиэкранных и полноэкранного видов, логическая функциональная организация для обеспечения большей наглядности воспроизведения, наличие четырёх приспосабливаемых под потребности клиента измерительных окон, несколько цветовых схем для оптимальной видимости при различных условиях освещения.

Программа GageViewPro

Результаты измерений можно передать на компьютер для обработки: документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Приём и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Динамическая DAC/ВРЧ

2,1  кг
Вес прибора

Расчёт амплитуды сигнала в процентном отношении или в дБ по сравнению с кривой DAC, или с уровнем амплитуды опорного эхо-сигнала, при использовании опции Временной Регулировки Чувствительности (ВРЧ). Версии DAC включают ASME, ASME 3, JIS и Custom. Основные возможности: динамически настраиваемые кривые DAC, переключение просмотра DAC/ВРЧ, функция 80%-20% DAC/ВРЧ, таблица ВРЧ и пользовательские сигнальные кривые DAC.

Соответствие стандартам

Дефектоскоп соответствует требованиям EN12668-1. Соответствие требованиям стандарта защиты IP67 (только с разъемами BNC). Испытан в условиях взрывоопасной среды по MIL-STD-810F. Испытан на удар по IEC 60068-2-27. Вибрационные испытания по IEC 60068-2-6.

Документы в PDF

Особенности

  • стандартные цифровые фильтры приемника: широкополосный, несколько узкополосных и режим пропускания верхних частот;
  • новые режимы отображения координатной оси: стандарт 1-10, путь УЗ, отрезки УЗ пути для контроля наклонным датчиком, на выбор 100% или 110% вертикальной оси;
  • режимы измерений по стробу: Пик, Кромка (Фронт) и новый режим по Первому Пику, для измерения толщин;
  • стандартный меандр с технологией PerfectSquare позволяет производить настройку ширины импульсов;
  • функции PeakMem и PeakHold для всех режимов представления волны, включая RF (радиочастотный) режим;
  • пять окон отображения измерений, которые полностью настраиваются оператором. Выбор любого из измерений по стробу 1 или стробу 2 для каждого окна отображения данных;
  • разрешение измерений амплитуды 0,25% полной высоты дисплея;
  • частота измерений в диапазоне от 10 до 1000 Гц с шагом в 10 Гц;
  • индикация срабатывания сигнализации для каждого строба;
  • измерения амплитуды от 0 до 110% полной высоты дисплея;
  • индикация шага и режима измерений для каждого строба.

Комплектация

  • дефектоскоп EPOCH XT;
  • литий-ионные или никель-металлогидридные батареи;
  • колпачки для разъемов датчиков;
  • сетевой адаптер;
  • инструкция по эксплуатации;
  • переносной кейс;
  • ручной ремень;
  • подставка.

Конструкция

  • герметичный батарейный отсек, не требуется инструментов для замены батарей;
  • удобная подставка, которая может быть сложена или снята;
  • встроенные крепления для нагрудного ремня;
  • двухстороннее крепление ручного ремня;
  • герметичный отсек разъёмов офисного типа;
  • доступны разъемы LEMO 1.

Технические характеристики

Режимы         импульс-эхо, раздельно-совмещённый или сквозная передача
Детектирование полная волна, положительная полуволна, отрицательная полуволна, радиочастота
Типы  толщина, путь УЗ, проекция, глубина, амплитуда, время пролёта для Строба 1 и Строба 2, эхо-эхо: стандарт
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон от 1,86 до 13400 мм
Скорость звука от 635 до 15240 м/с
Смещение нуля от 0 до 4950 мке
Угол ввода от 10° до 85° с разрешением в 0,1°
Линейность системы  горизонталь: +/- 0,2% FSW;
вертикаль: 0.25% FSH;
погрешность амплитуды +/- 1 дБ
Отсечка от 0 до 80% полной высоты дисплея
Автоматическая калибровка расстояния для скорости звука и компенсации нуля
Стандартная опция DAC/ВРЧ  определение до 50 точек, ASME, ASMEIII, JIS, 80-20%, настраиваемые кривые DAC и таблица ВРЧ; динамический диапазон 110 дБ, настройка до 100 дБ в мс, настройка коэффициента усиления, диапазона и задержки, переключение в режиме просмотра между DAC/ВРЧ
Пользовательские кривые DAC с тремя кривыми сигнального режима от +10 до -24 дБ
Настройка таблицы ВРЧ для использования Временной Регулировки Чувствительности; возможность получения настроек ВРЧ из диаграмм АРД
Измерения амплитуды от 0 до 110% полной высоты дисплея с разрешением в 0,25%
Коррекция кривизны поверхности при контроле наклонным преобразователем
Коррекция значения X («Стрела») расстояние от точки входа луча до фронта преобразователя
Строб два полностью независимых строба по высоте эхо-сигнала и времени пролёта
Начало строба в полном отображаемом диапазоне
Ширина строба от начала строба до конца отображаемого диапазона
Высота строба от 2 до 95% полной высоты дисплея
Сигнализация положительная и отрицательная логика, сигнализация по минимальной глубине в Стробе 1 и Стробе 2
Масштабирование отображаемый диапазон в пределах ширины Строба 1
Цифровые фильтры

•   0,2 – 10,0 МГц               •   2,0 – 21,5 МГц

•   0,2 – 1,2 МГц                 •   5,0 – 15,0 МГц

•   0,5 – 4,0 МГц                 •   8,0 – 26,5 МГц

•   1,5 – 8,5 МГц

Полоса пропускания 0,2 – 26,5 МГц по уровню -3 дБ
Коэффициент усиления от 0 до 110 дБ; двухступенчатая настройка коэффициента усиления и настройка функциональных клавиш
Напряжение генератора от 50 до 475 В с шагом в 25 В
Ширина импульса от 30 до 10000 не (0,1 МГц) с технологией PerfectSquare
Демпфирование 50, 63, 150, 400 Ом
Режим пересечения базовой линии все точки пересечения нуля на RF (радиочастотной) форме волны отображаются как точки нуля в режиме полной волны
Режим оси амплитуды 100% или 110% отображения амплитуды
Режим оси времени стандарт 0 – 10 делений;
режим УЗ пути — деление на пять равных частей;
режим отрезков УЗ пути
PRF (ЧЗИ)  определяется пользователем или используется режим Авто от 10  до 1000 Гц
Пять областей отображения измерений выбор до пяти окон с измерениями на дисплее прибора
Дисплей цветной жидкокристаллический дисплей с частотой обновления 60 Гц, выбор цветовой схемы и яркости, поли- и полноэкранный режимы
Задержка дисплея от -59 до 12700 мм
Размеры дисплея разрешение: 320 (Ш)×240 (В) пикселей
размер: 110 (Ш)×79 (В) мм
Входы/Выходы:
– клиентский USB-порт передача данных в программу GageViewPro
– USB-хост порт прямой вывод на печать на любой PCL5 совместимый лазерный или струйный принтер; хранение данных на USB-накопителях
– аппаратный Вход/Выход LEMO (опция) выходы сигнализации, Вход/Выход триггера
Хранение Данных до 10000 ID с формой волны, измерениями и параметрами работы
Стандарт защиты корпуса IP67 (только с разъемами BNC)
Питание линия AC: 100 – 120 B, 200 – 240 В, 50 – 60 Гц
Батареи выбор между литий-ионными, никель-металлогидридными и щелочными батареями
Время работы батареи литий-ионные: 9-10 часов
никель-металлогидридные: 5 часов
щелочные: 1-2 часа
Рабочие температуры литий-ионные: от -10 до 50 °C
никель-металлогидридные:   от 0 до 50 °C
щелочные: от -10 до 50 °C
температура перезарядки: от 0 до 40 °C
Клавиатура английская, международная, японская или китайская
Размеры 277×150×51 мм (по стороне), 71 мм (по дисплею)
Вес 2,1 кг с литий-ионной батареей
