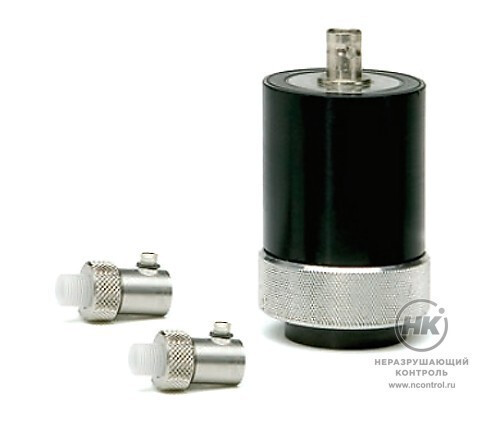

Прямые совмещённые ПЭП с линией задержки

Купить
В избранноеВ избранное
СравнитьСравнить

Прямые совмещённые преобразователи с линией задержки используют пластиковую или эпоксидную линию задержки, или водяной путь УЗ, между активным элементом ПЭП и объектом контроля. Процедура калибровки аналогична калибровке одноэлементных контактных ПЭП, с использованием двух опорных образцов известной толщины.

Преобразователи Microscan с линией задержки обеспечивают высокое качество контроля тонких материалов при повышенной температуре или с приложениями, требующими высокого уровня разрешения толщины.

Преобразователи Sonopen имеют сменную линию задержки с малым диаметром контактной поверхности. Этот датчик применяется для измерения толщины лопаток турбин и пластмассовых ёмкостей с малым радиусом.

Преобразователи используются с толщиномерами: 45MG38DL PLUS.

Документы в PDF

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента
Серия Microscan:
M202H-RM  10,0 МГц Ø 6 мм
M208H-RM 20,0 МГц Ø 3 мм
Серия Sonopen:
V260-SM, прямой держатель 15,0 МГц Ø 3 мм
V260-45, наклонный держатель 45° 15,0 МГц Ø 3 мм
V260-RM, наклонный держатель, 90° 15,0 МГц Ø 3 мм
